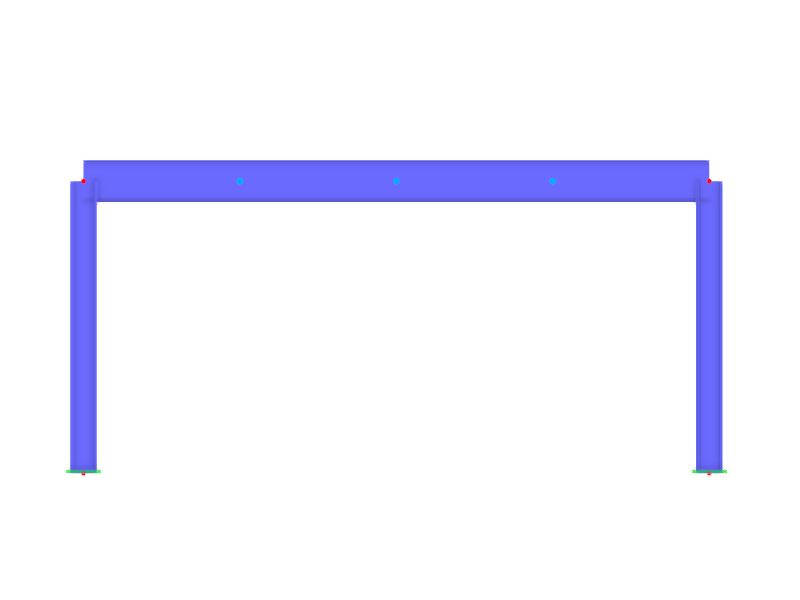

知识库 001768 | RFEM 6 中的 AISC 341-16 弯矩结构连接强度
知识库 1768 | 钢弯框架连接设计
节点数目: | 7 |
线的数目 | 3 |
杆件数目: | 3 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 5 |
结果组合数目 | 0 |
总重量 | 3,276 t |
翘曲区域尺寸 | 9,144 x 4,267 x 0,000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
RFEM 6 的钢结构设计模块现在可以根据 AISC 341-16 设计弯矩框架。 抗震验算的结果分为两部分: 杆件要求和连接要求。 本文主要介绍连接强度要求。 这里展示了如何将 RFEM 与欧洲规范 AISC 抗震设计手册 [2] 的计算结果进行比较。
在 RFEM 6 的钢结构设计模块中提供了三种类型的弯矩框架(普通、中间和特殊)。 按照 AISC 341-22 进行抗震设计结果,分为两部分: 杆件要求和连接要求。
如果建筑物上的表面风压可用,则可以将它们应用于RFEM 6中的结构模型,然后由RWIND 2进行处理,然后在RFEM 6中作为风荷载进行静力分析。
使用 RWIND 2 和 RFEM 6 现在可以根据实验测量的作用在表面上的风压力来计算风荷载。 基本上有两种插值法来分布面上各个孤立点的风压。 通过适当的方法和参数设置可以得到想要的压力分布。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
