描述
该桁架由四根倾斜的杆件和一根竖向的杆件组成,上部节点受到竖向力 Fz和平面外力 Fy的荷载。 由大变形理论计算,不考虑自重,计算杆件的轴力和上部节点的平面外位移 uy 。 验算示例是基于 Gensichen 和 Lumpe 提出的示例(参见参考资料)。
材料 | 钢 | 弹性模量 | E | 210000,000 | MPa |
泊松比 | ν | 0,296 | <现在wiki>- | ||
几何尺寸 | 倾斜杆件 IPE 300 | 高度 | h1 | 300,000 | mm |
宽度 | b1 | 150 | mm | ||
腹板厚度 | tw | 7,100 | mm | ||
翼缘厚度 | tf | 6,708 | m | ||
周长 | L1 | 6,000 | m | ||
竖向杆件 QRO 120x5 | 边长 | b2 | 120,000 | mm | |
墙厚度 | s2 | 5,000 | mm | ||
周长 | L2 | 6,000 | m | ||
荷载 | 平面外力 | Fy | 0,200 | kN | |
垂直力 | Fz | 24,000 | kN |

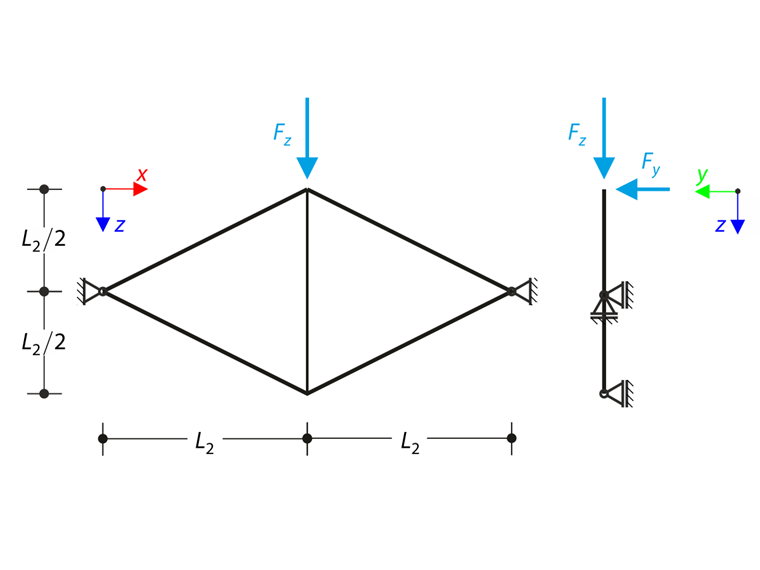

01
受弯和受扭的平面桁架
解析解
分析解不可用。 本文中参考了软件 S3D 的计算结果。
RFEM 和 RSTAB 设置
- 适用于RFEM 5.26、RSTAB 8.26 和 RFEM 6.01、RSTAB 9.01的建模版本
- 单元尺寸 lFE = 0.600 m
- 考虑三阶效应理论
- 增量数目为10
- 使用各向同性线弹性材料模型
结果输出
02

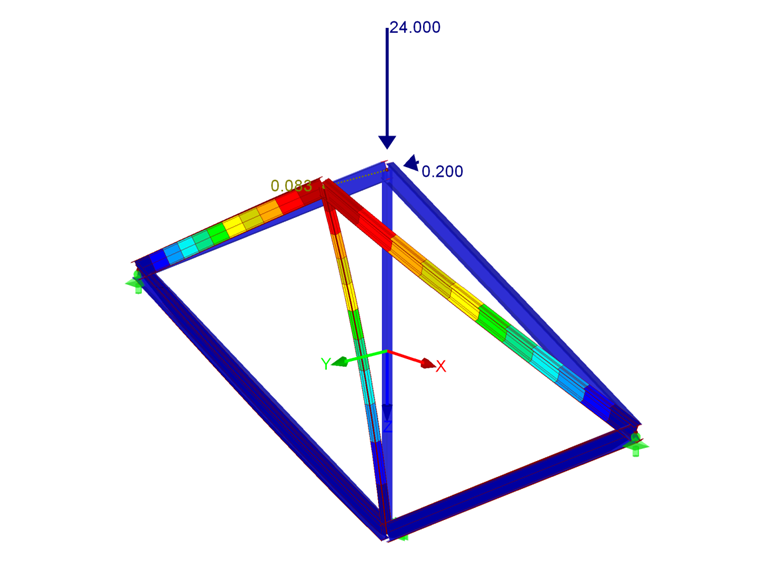

RFEM 结果
上部节点的位移 uy [m] | S3D | RFEM 6 | 比值 | RSTAB 9 | 比值 |
0,082 | 0,083 | 0,988 | 0,083 | 0,0988 |
上部节点的位移 uy [m] | S3D | RFEM 5 | 比值 | RSTAB 8 | 比值 |
0,082 | 0,083 | 0,988 | 0,083 | 0,0988 |
轴力 N [kN] | S3D | RFEM 6 | 比值 | RSTAB 9 | 比值 |
上部倾斜杆件 | -3.7 | -3.4 | 1,088 | -3.5 | 1,057 |
下倾斜杆件 | 23,0 | 23,2 | 0,991 | 23,2 | 0,991 |
竖向杆件 | -20.5 | -20.7 | 0,990 | -20.7 | 0,990 |
轴力 N [kN] | S3D | RFEM 5 | 比值 | RSTAB 8 | 比值 |
上部倾斜杆件 | -3.7 | -3.5 | 1,057 | -3.5 | 1,057 |
下倾斜杆件 | 23,0 | 23,2 | 0,991 | 23,2 | 0,991 |
竖向杆件 | -20.5 | -20.6 | 0,995 | -20.7 | 0,990 |
