[DE] CP 001193 | 丹麦霍布罗逮捕监狱脚手架

返回客户项目总览

This article was translated by Google Translator

View original text

2021年01月18日

001193

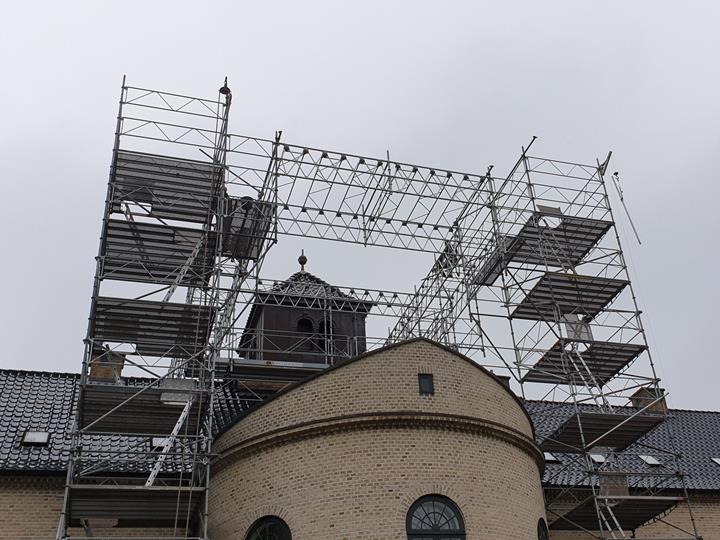

脚手架由高度在 0.5 米和 1 米之间铝合金桁架梁，以及钢桁架柱和钢横梁、钢护栏、钢支撑构成。所有构件都来自 PlusEight 系统。

投资者	BERA Stilladser A/S, Denmark www.berastilladser.dk
结构设计	PlusEight System AB, Sweden www.pluseight.net

模型参数

模型

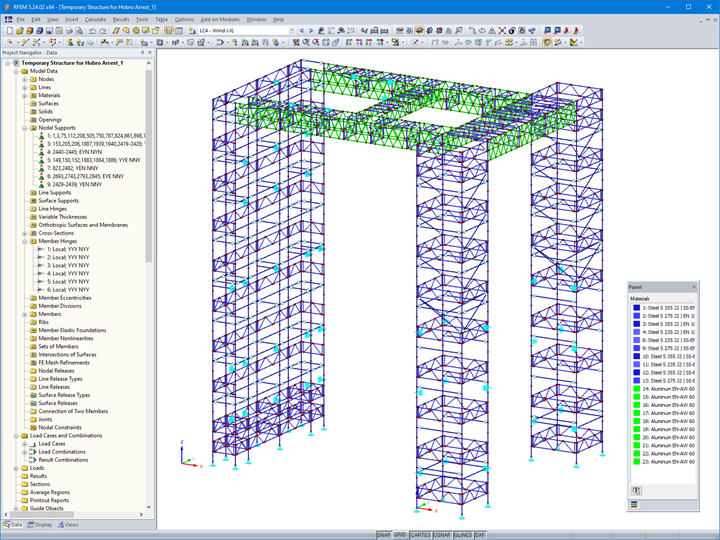

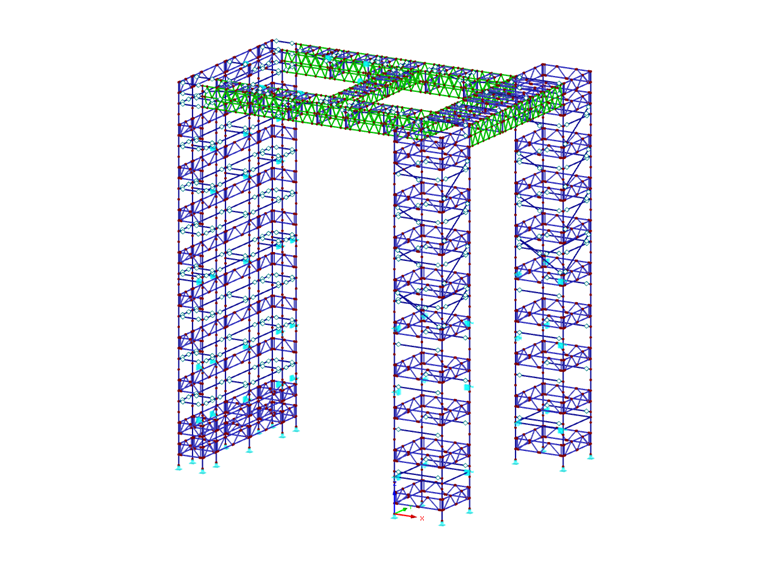

模型 - 脚手架

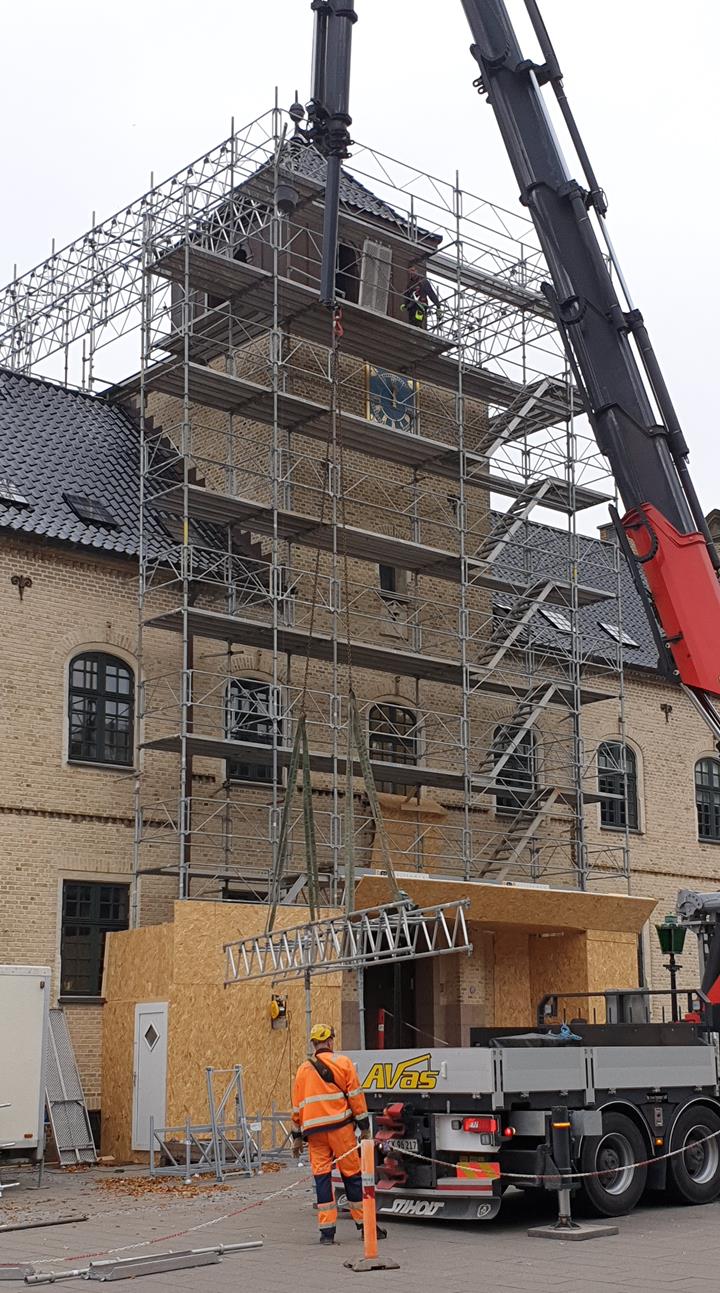

该结构不仅可以作为外墙脚手架使用，还可以用于支承防雨棚和观景平台。单独将防雨棚建模，并将屋面荷载施加到脚手架上。脚手架锚固在砌体上，以便将风荷载传递给建筑物。

在该项目中使用了 RFEM 的众多功能，例如非线性杆端铰和节点支座。此外，还使用了附加模块 RF-STEEL EC3 和 RF-ALUMINUM 按照欧洲规范 EC 3和 EC 9 对结构进行了设计。国家附录选用的是瑞典国家附录。

项目位置

Adelgade 75
9500霍布罗，丹麦

关键词

脚手架桁架结构铝合金钢结构
