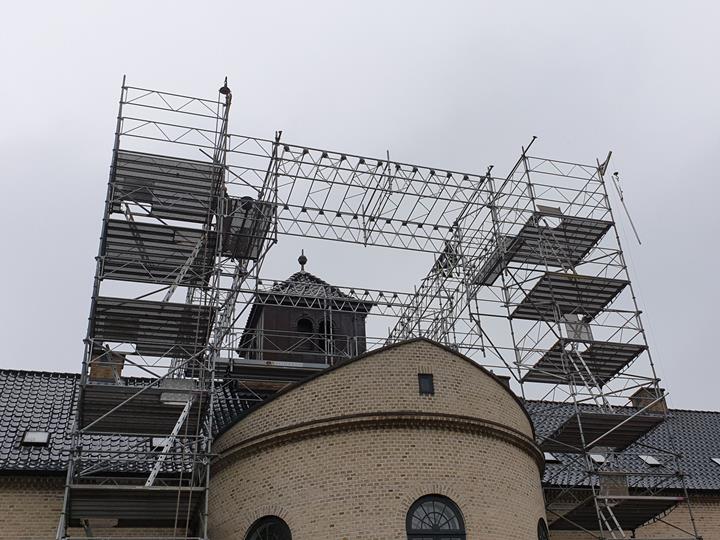

Andaimes para a prisão Hobro Arrest, Dinamarca
Projeto de cliente da Dlubal
![[DE] CP 001193 | Hobro Detenção de Andaimes, Dinamarca](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966611/2966611.png?la=pt&mw=280&mlid=9C4B64D0B8024DD59DF1FDB4B93B72C3&hash=90F46788410A2470AF0995BE4BB6588B359627BB)
A estrutura de andaimes é constituída por treliças de alumínio com alturas que variam entre 0,5 m e 1 m, bem como vigas horizontais, pilares, corrimãos e contraventamentos em aço. Todos os elementos são baseados no sistema PlusEight.
| Investidor |
BERA Stilladser A/S, Dinamarca www.berastilladser.dk |
| Planeamento estrutural |
PlusEight System AB, Suécia www.pluseight.net |
Parâmetros do modelo

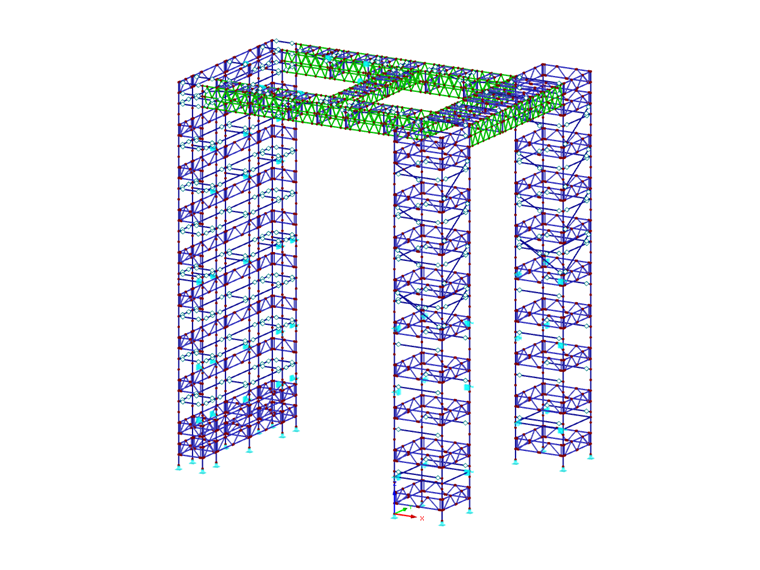

Modelo

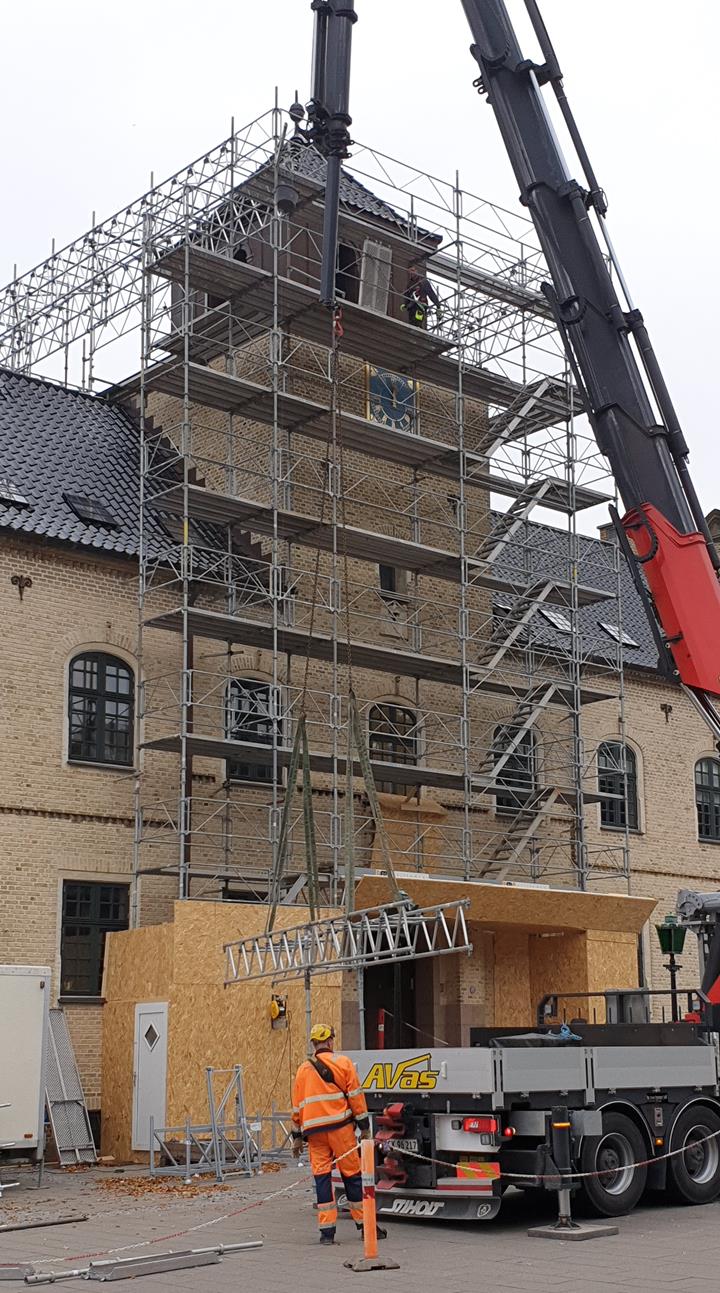

Esta estrutura foi concebida como andaime de fachada, mas também pode suportar uma cobertura de proteção contra intempéries, bem como várias plataformas. A cobertura de proteção contra intempéries foi modelada à parte, enquanto as cargas da cobertura foram aplicadas à estrutura de andaimes. Os andaimes estão ancorados em diversos pontos da alvenaria. Deste modo, as cargas de vento são transferidas para o edifício.

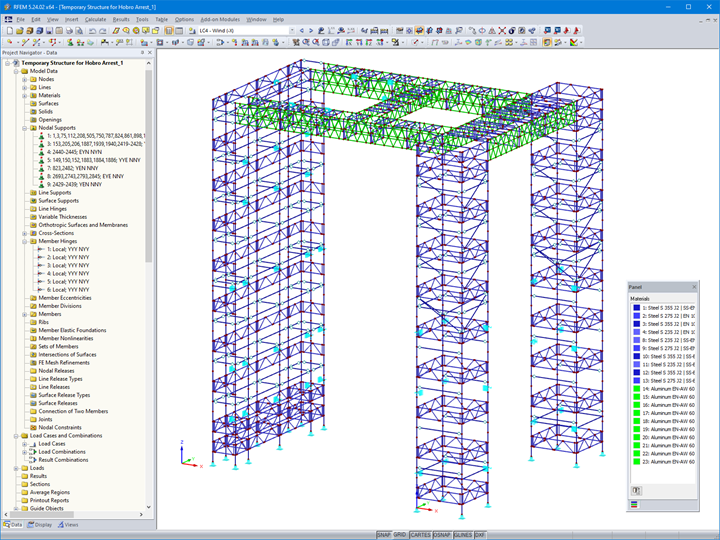

Para finalizar este projeto, foram utilizadas várias funções do RFEM, tais como articulações de extremidade de barra não lineares e apoios nodais. Além disso, foram utilizados os módulos adicionais RF-STEEL EC3 e RF-ALUMINIUM para dimensionar a estrutura de acordo com o EC 3 e o EC 9. Os dimensionamentos foram realizados de acordo com o Anexo nacional da Suécia.
Local do projeto
Adelgade 759500 Hobro
Dinamarca
Palavras-chave
Andaimes Treliças Alumínio Aço
