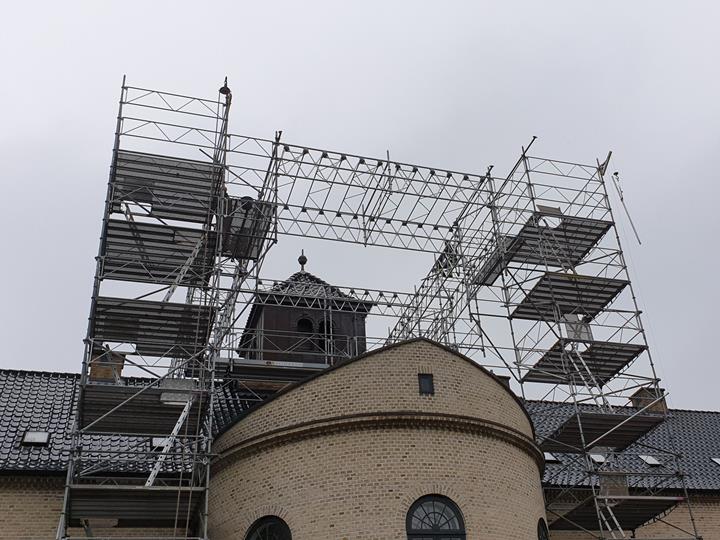

Andamio para la prisión de Hobro, Dinamarca

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

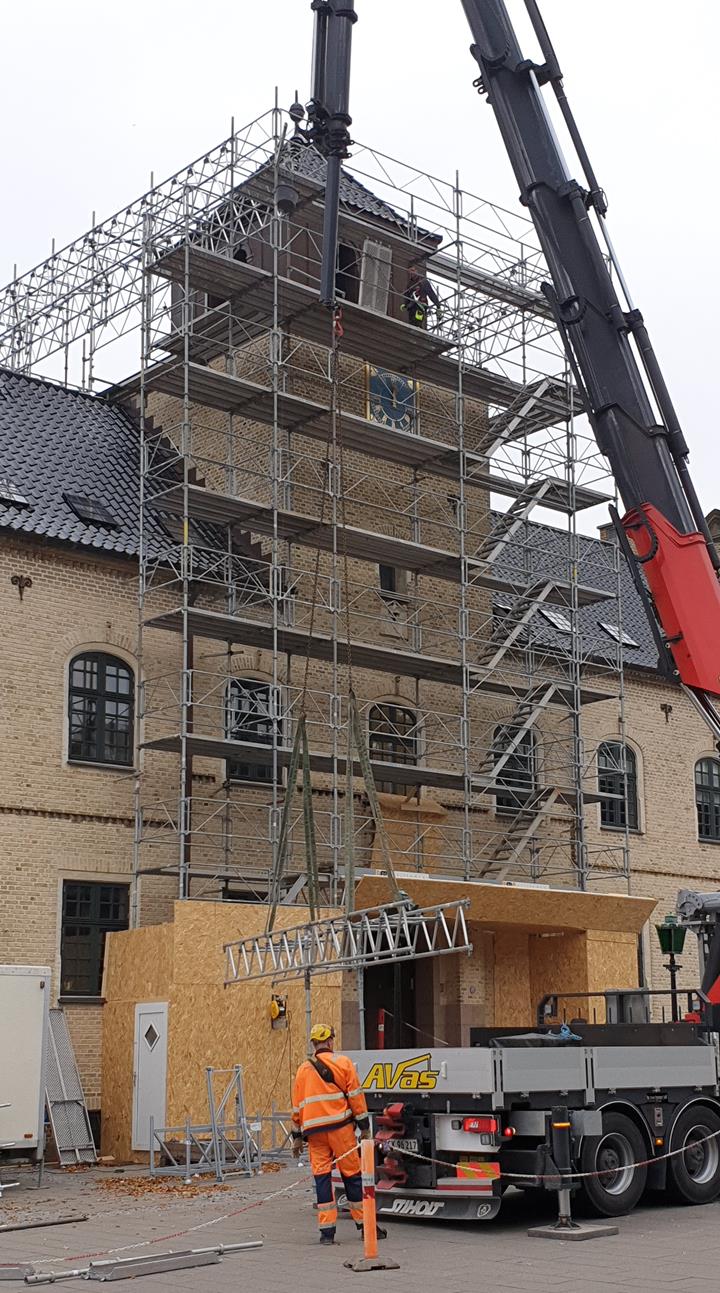

La estructura del andamio se compone de cerchas de aluminio con alturas que varían entre 0,5 y 1 m, así como también de vigas horizontales, pilares, barandillas y arriostramientos de acero. Todos los elementos están basados en el sistema PlusEight.

Propietario BERA Stilladser A/S, Dinamarca
www.berastilladser.dk
Diseño estructural PlusEight System AB, Suecia
www.pluseight.net

Parámetros del modelo

Modelo

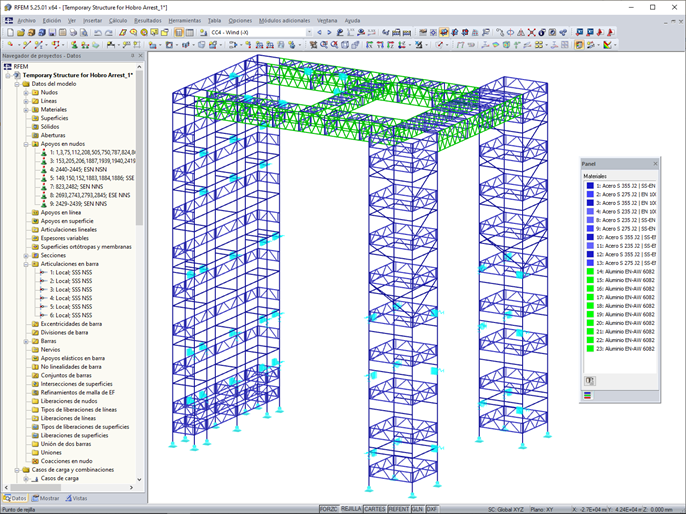

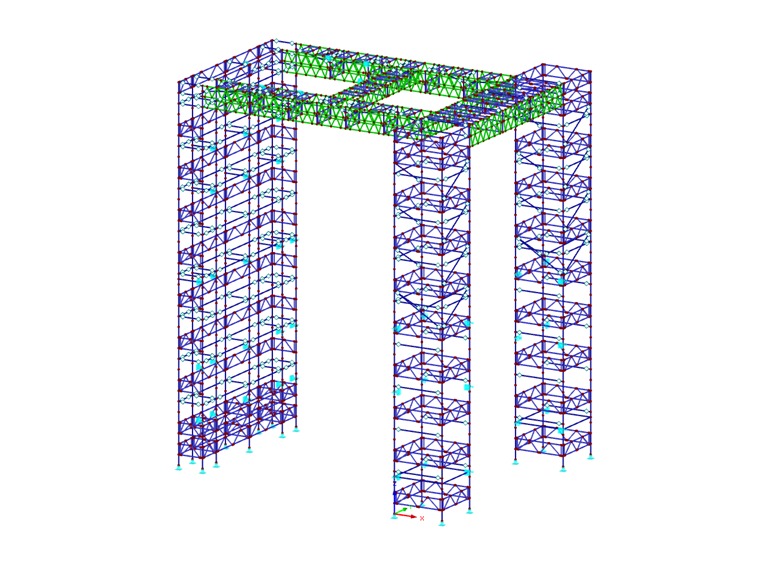

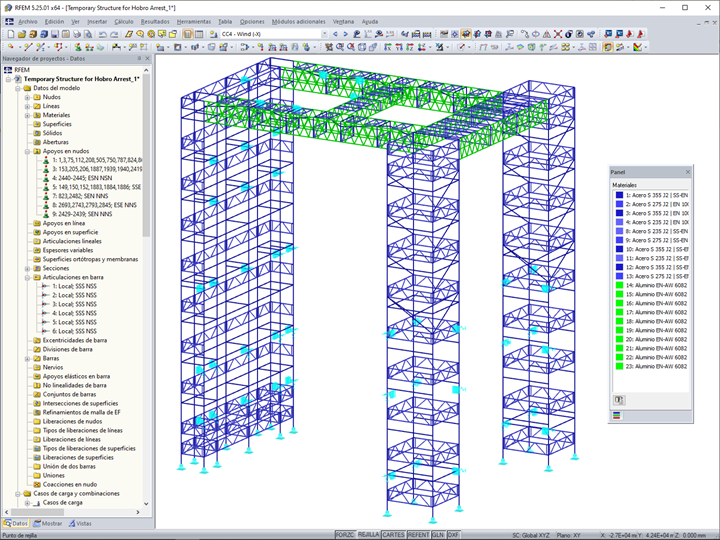

Esta estructura está diseñada como un andamio de fachada, pero también puede servir como una cubierta de protección contra la intemperie, así como una estructura multiplataforma. La cubierta de protección contra la intemperie se modeló de forma independiente mientras que las cargas de la cubierta se aplicaron a la estructura del andamio. El andamio está anclado a la mampostería en muchos lugares. Esta conexión transfiere aún más las cargas de viento al edificio.

Para finalizar este proyecto, se utilizaron varias características de RFEM, como las articulaciones no lineales en los extremos de las barras y los apoyos en nudos. Además, se utilizaron los módulos adicionales RF-STEEL EC3 y RF-ALUMINIUM para diseñar la estructura según los Eurocódigos 3 y 9. Los dimensionamientos se llevaron a cabo según el Anejo Nacional de Suecia.


Ubicación del proyecto

Adelgade 75
9500 Hobro
Dinamarca

Palabras clave

Andamio Cerchas Aluminio Acero
