Lešení pro věznici v Hobru, Dánsko

Konstrukce lešení se skládá z hliníkových příhradových nosníků o výšce mezi 0,5 m a 1 m a dále z vodorovných nosníků, sloupů, zábradlí a ztužidel z oceli. Veškeré prvky jsou ze systému PlusEight.

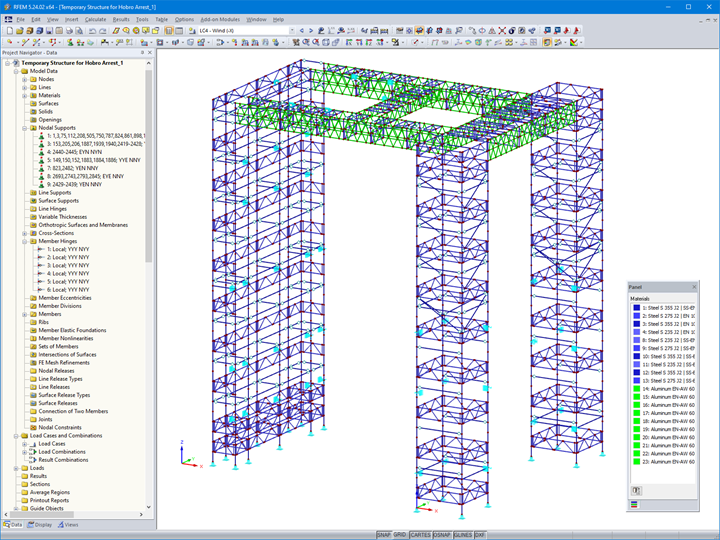

3D model lešení v programu RFEM (© PlusEight System AB)

2161x

Konstrukce lešení

Tato konstrukce je navržena jako fasádní lešení, může ovšem nést také střechu pro ochranu proti povětrnostním vlivům i vícero plošin. Pro zastřešení byl vytvořen samostatný model a zatížení střechou byla vnesena na konstrukci lešení. Lešení je na mnoha místech ukotveno do zdiva. Zatížení větrem se tak přenáší na budovu.

Při zpracování projektu se uplatnilo mnoho funkcí programu RFEM, jako například nelineární klouby na koncích prutů a uzlové podpory. Použity byly dále přídavné moduly RF-STEEL EC3 a RF-ALUMINIUM pro posouzení konstrukce podle EC 3 a EC 9. Při posouzeních se přitom vycházelo ze švédské národní přílohy.

Místo

Adelgade 75
9500 Hobro, Dánsko

Investor	BERA Stilladser A/S, Dánsko www.berastilladser.dk
Statický výpočet	PlusEight System AB, Švédsko www.pluseight.net

Specifikace projektu

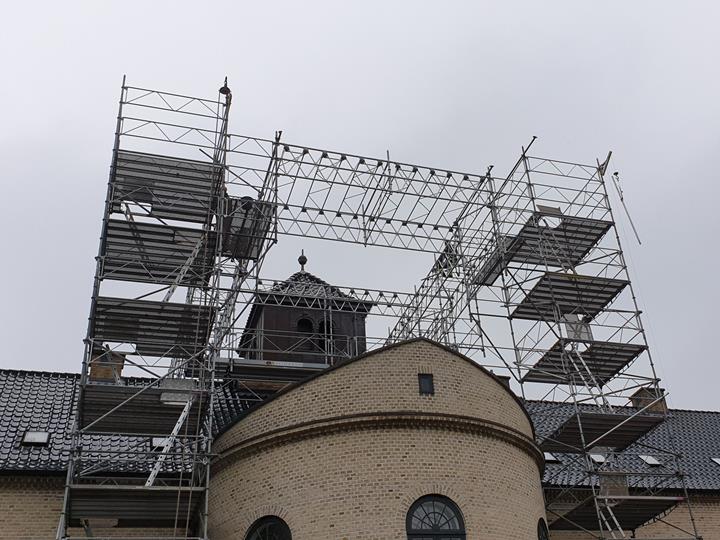

Lešení pro věznici v Hobru, Dánsko (© PlusEight System AB)

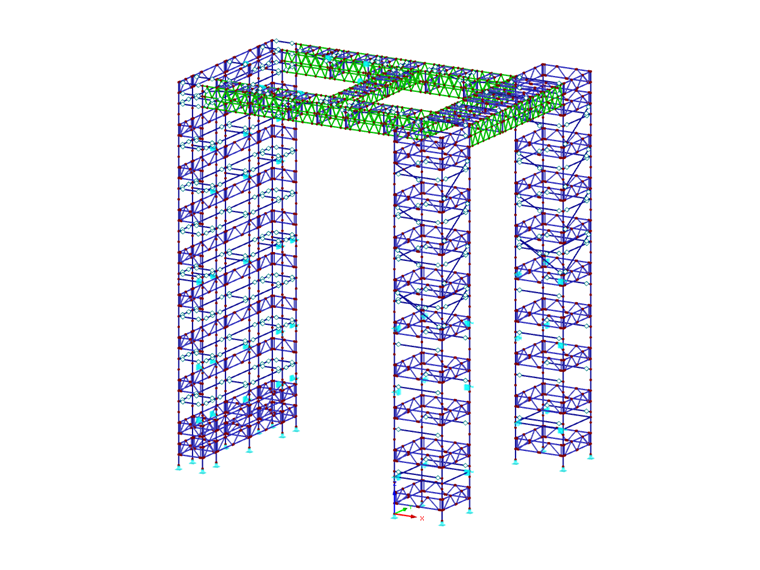

3D model lešení v programu RFEM (© PlusEight System AB)

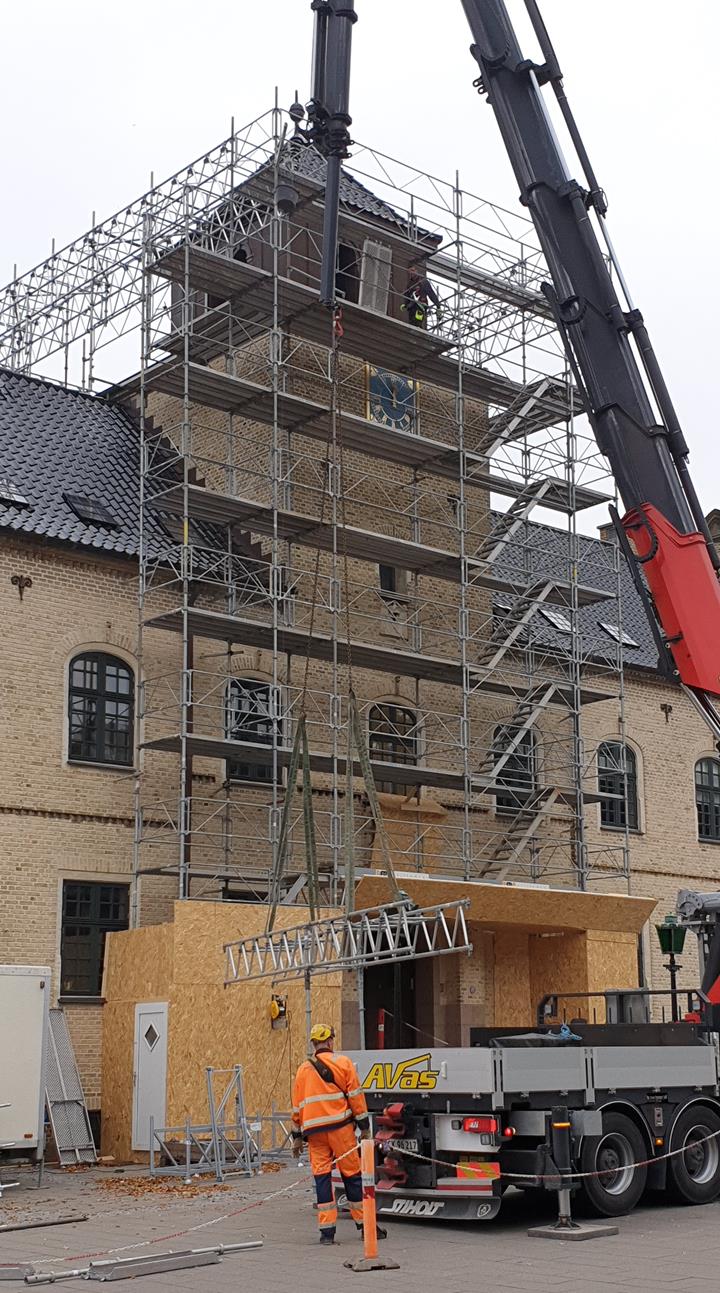

Montáž lešení (© PlusEight System AB)

Údaje o modelu

Počet uzlů 3400

Počet linií 5571

Počet prutů 5566

Počet zatěžovacích stavů 6

Počet kombinací zatížení 7

Celková hmotnost 5,011 t

Rozměry 15,437 x 13,687 x 18,187 m

Verze programu 5.24.02
