Échafaudage pour la prison Hobro Arrest, Danemark

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

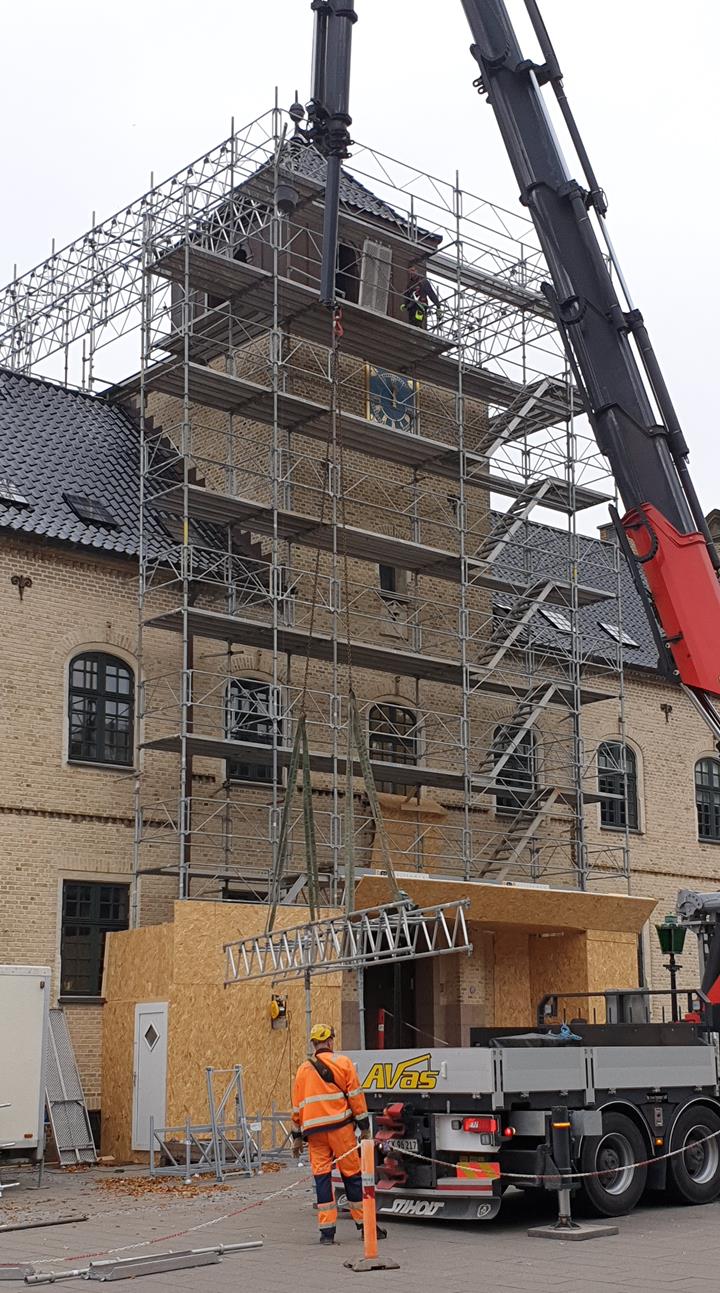

La structure de cet échafaudage est composée de treillis en aluminium d'une hauteur variant entre 0,5 m et 1 m, de poutres, de poteaux, de garde-corps et de contreventements horizontaux en acier. Tous les éléments de cette structure ont été conçus par la société PlusEight System.

Maître d'ouvrage BERA Stilladser A/S, Danemark
www.berastilladser.dk
Calcul de structure PlusEight System AB, Suède
www.pluseight.net

Données du modèle

Modèle

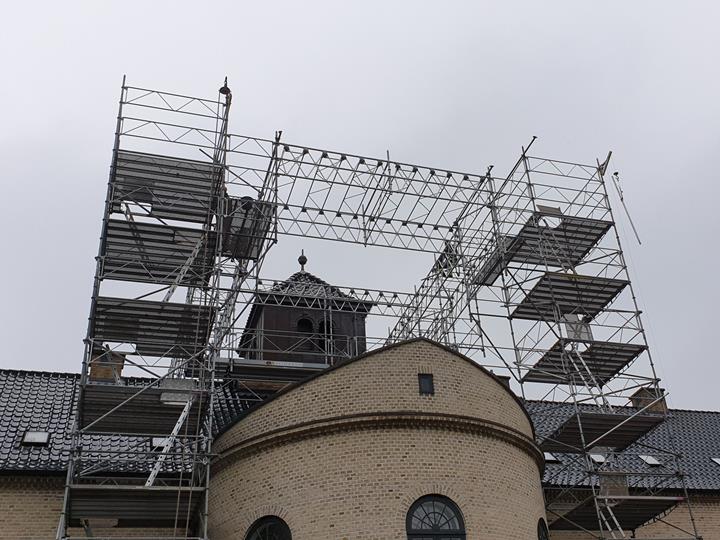

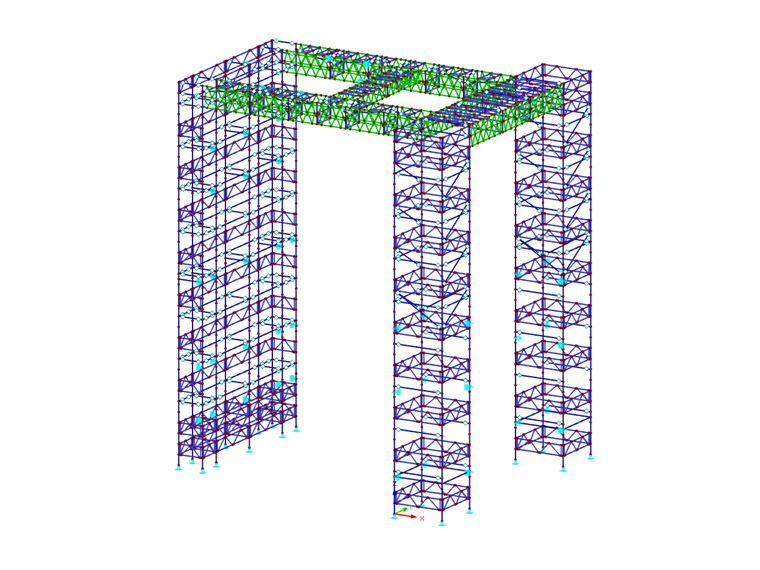

Cette structure a été réalisée comme un échafaudage de façade, mais elle peut également supporter une toiture protectrice ainsi que plusieurs plateformes. La toiture protectrice a été modélisée à part et les charges de la toiture ont été appliquées à la structure de l'échafaudage. L'échafaudage est ancré à de nombreux points de la maçonnerie afin de transférer les charges de vent vers le bâtiment existant.

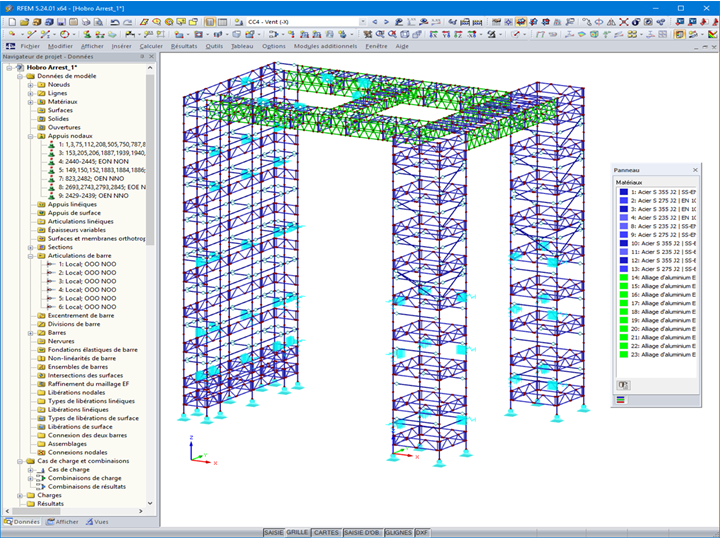

Diverses fonctionnalités du logiciel RFEM ont été utilisées pour mener à bien ce projet : les articulations de barre non linéaires, les appuis nodaux, etc. Les modules additionnels RF-STEEL EC3 et RF-ALUMINIUM ont en outre été utilisés pour calculer la structure selon l'EC 3 et l'EC 9. Les calculs ont été effectués selon l'Annexe Nationale de la Suède.

Adresse du projet

Adelgade 75
9500 Hobro, Danemark

Mots-clés

Échafaudage Treillis Aluminium Acier
