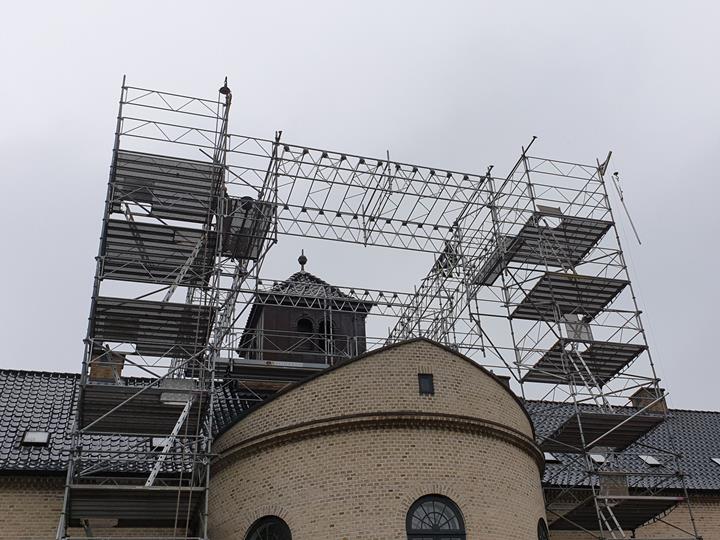

Rusztowanie przy więzieniu Hobro, Dania
Projekt klienta
![[DE] CP 001193 | Rusztowanie przy więzieniu Hobro, Dania](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966614/2966614.png?la=pl&mw=280&mlid=0E55850D2E904A6C8CAEF0CB3B1B6330&hash=03A72E582F1EDEF7C26BE40A1F5C13A6855C7BEC)

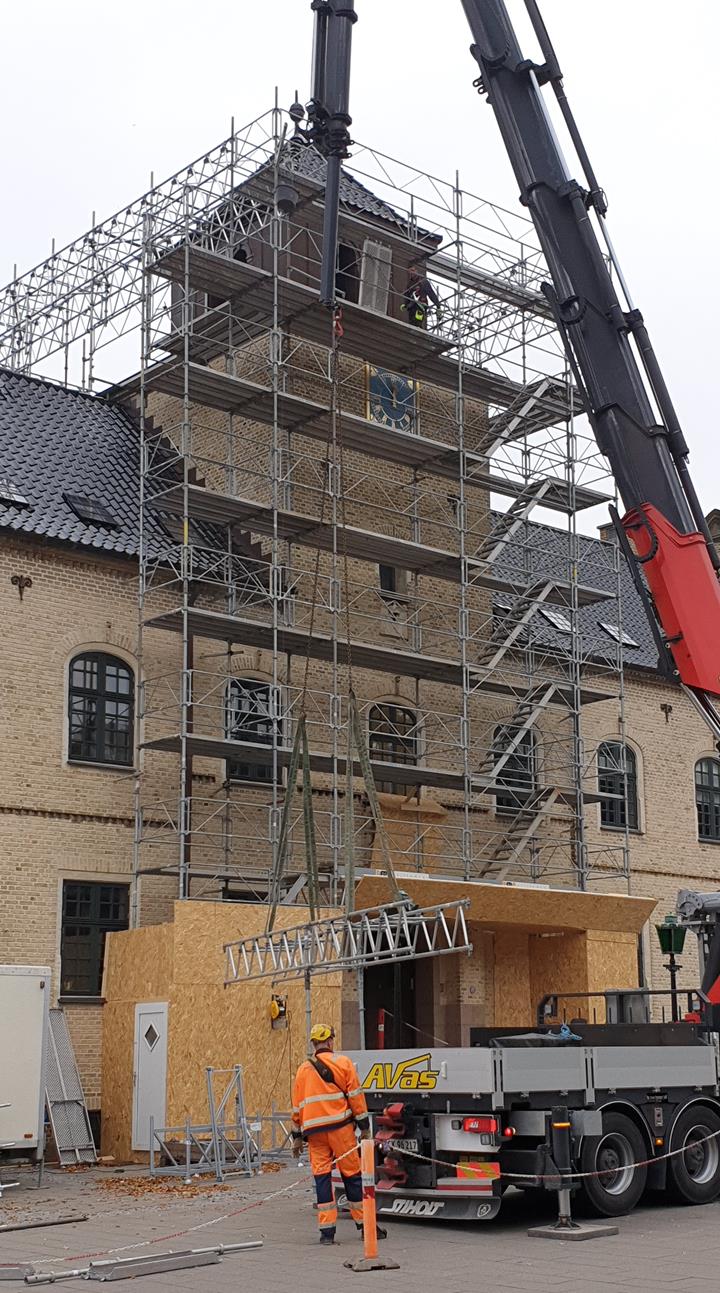

Konstrukcja rusztowania składa się z aluminiowych kratownic o wysokości od 0,5 m do 1,00 m, a także poziomych stalowych belek, słupów, poręczy i stężeń. Wszystkie elementy oparte są na systemie PlusEight.
| Klient |
BERA Stilladser A/S, Dania www.berastilladser.dk |
| Obliczenia konstrukcyjne |
PlusEight System AB, Szwecja www.pluseight.net |

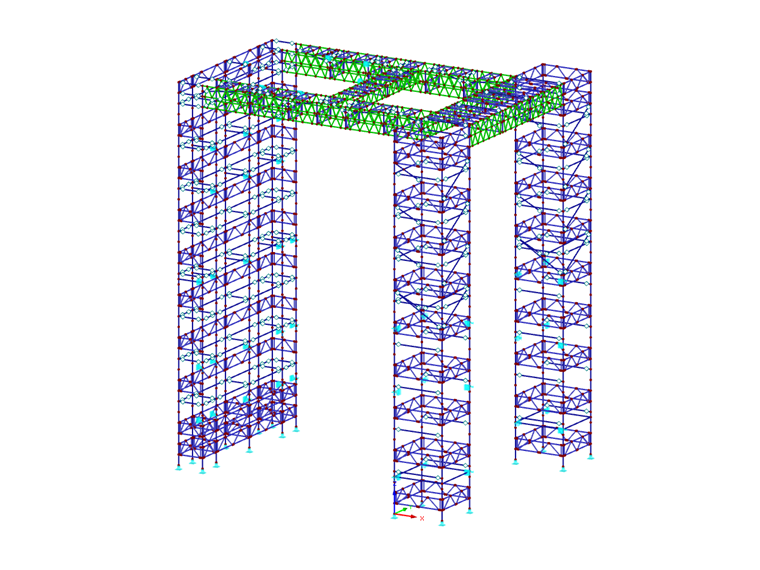

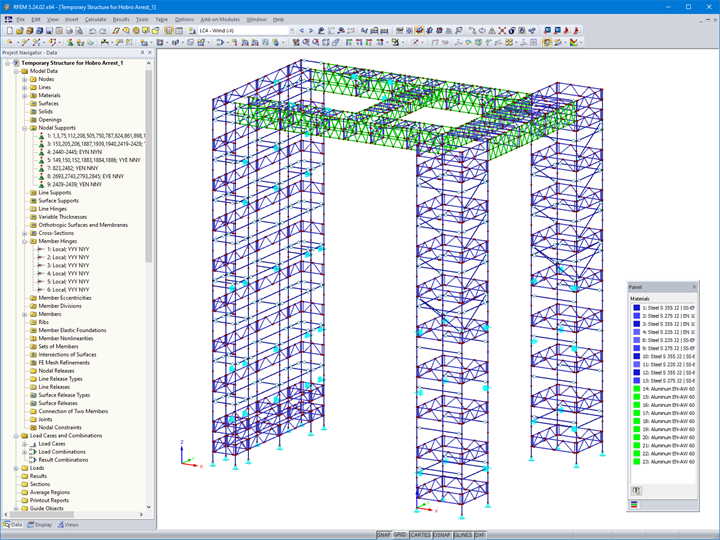

Model
Model
Konstrukcja ta została zaprojektowana jako rusztowanie fasadowe, ale może również służyć jako zadaszenie chroniące przed opadami atmosferycznymi lub jako wieloplatformowa konstrukcja wsporcza. Zadaszenie chroniące przed opadami atmosferycznymi zostało zamodelowane oddzielnie a reakcje od obciążeń z dachu zostały przyłożone do konstrukcji rusztowania. Rusztowanie jest w wielu miejscach zakotwione w ścianach murowanych obiektu. Połączenie to dodatkowo przenosi oddziaływania wiatru na budynek.
Podczas projektu wykorzystano wiele funkcji programu RFEM, takich jak nieliniowe przeguby na końcach prętów i nieliniowe podpory węzłowe. Ponadto, do wymiarowania konstrukcji zgodnie z EC 3 i EC 9 wykorzystano moduły dodatkowe RF-STEEL EC3 i RF-ALUMINIUM. Obliczenia przeprowadzono zgodnie z załącznikiem krajowym obowiązującym w Szwecji.
Lokalizacja projektu
Adelgade 759500 Hobro
Dania
Słowa kluczowe
Rusztowanie Dźwigary kratownicowe Aluminium Stal
