Gerüst für das Gefängnis Hobro Arrest, Dänemark
Kundenprojekt
-
02

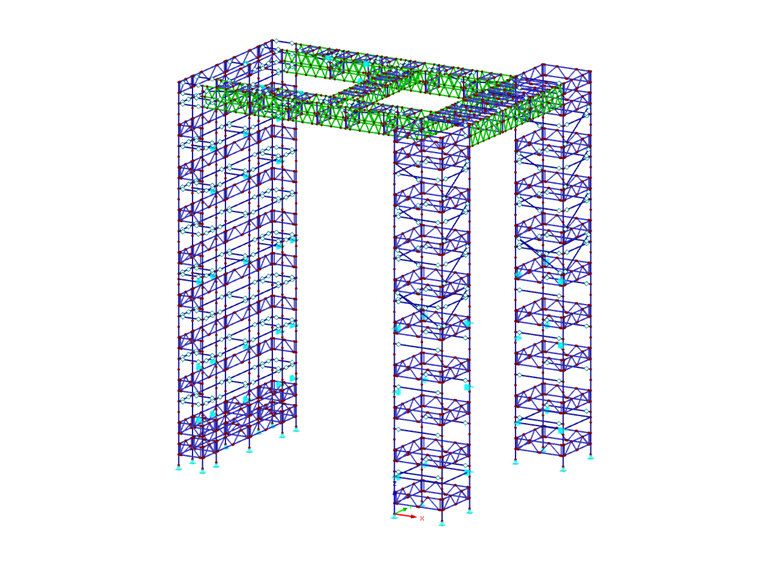

Bild - 3D-Modell der Gerüstkonstruktion in RFEM (© PlusEight System AB)
-
02

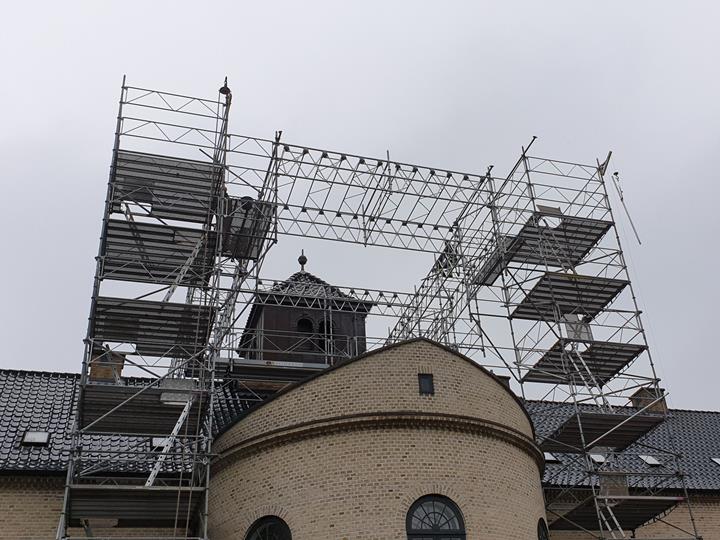

Bild - Gerüst für das Gefängnis Hobro Arrest, Dänemark (© PlusEight System AB)
-
02

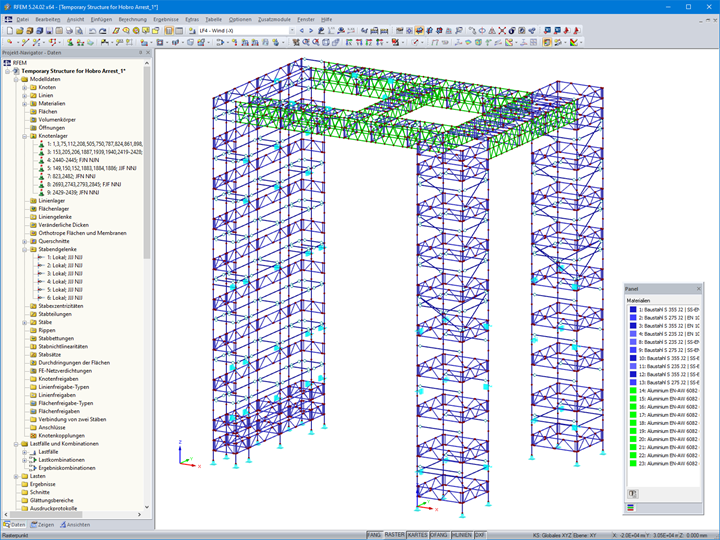

Bild - 3D-Modell der Gerüstkonstruktion in RFEM (© PlusEight System AB)
-
02

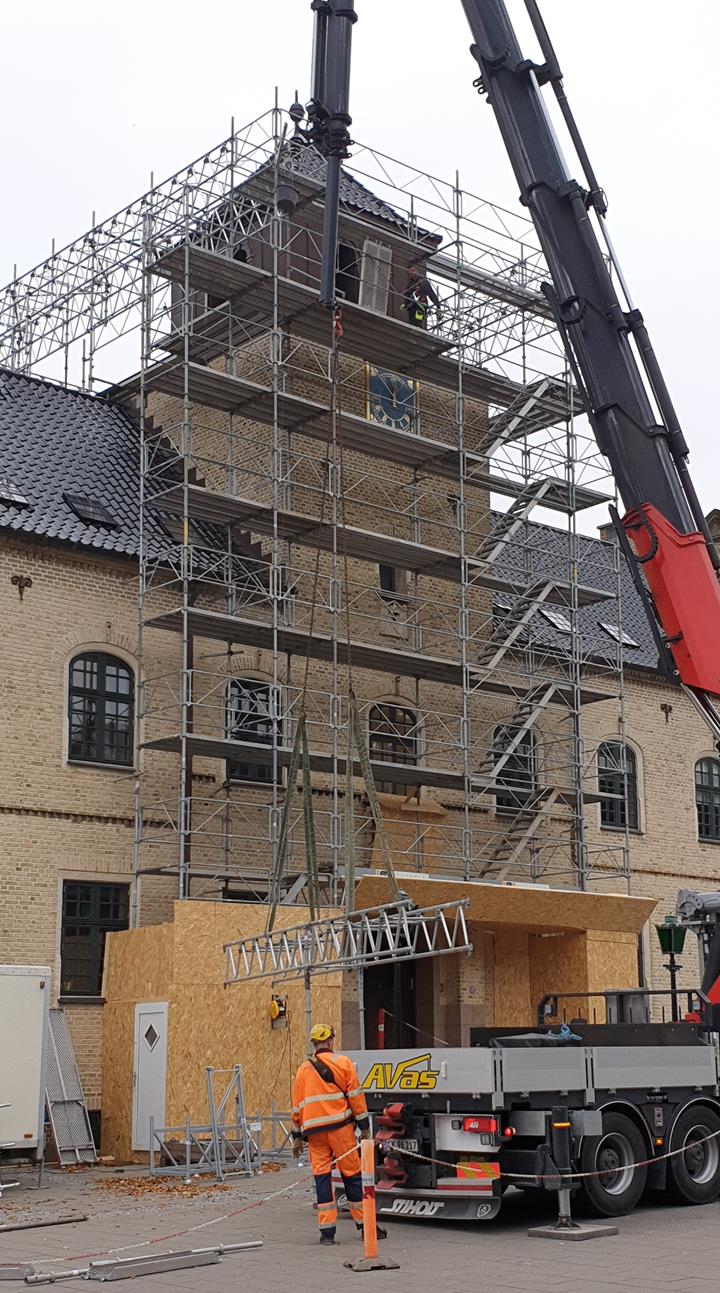

Bild - Montage des Gerüsts (© PlusEight System AB)
-
02
Bild - 3D-Modell der Gerüstkonstruktion in RFEM (© PlusEight System AB)
Die Gerüstkonstruktion besteht aus Fachwerkträgern aus Aluminium mit Höhen zwischen 0,5 m und 1 m sowie Horizontalträgern, Stützen, Geländern und Aussteifungsverbänden aus Stahl. Alle Elemente stammen aus dem PlusEight-System.
| Auftraggeber |
BERA Stilladser A/S, Dänemark www.berastilladser.dk |
| Tragwerksplanung |
PlusEight System AB, Schweden www.pluseight.net |
Modell-Parameter
Modell
Diese Struktur ist als Fassadengerüst konzipiert, kann aber auch ein Wetterschutzdach sowie mehrere Plattformen tragen. Das Wetterschutzdach wurde in einem eigenen Modell modelliert und die Dachlasten wurden auf die Gerüstkonstruktion angesetzt. Das Gerüst ist an zahlreichen Stellen durch Verankerungen im Mauerwerk befestigt. Dadurch werden die Windlasten an das Gebäude übertragen.
Für die Fertigstellung des Projekts wurden zahlreiche Features in RFEM genutzt, wie z. B. nichtlineare Stabendgelenke und Knotenlager. Darüber hinaus wurden die Zusatzmodule RF-STAHL EC3 and RF-ALUMINIUM verwendet, um die Struktur nach EC 3 und EC 9 zu bemessen. Dabei erfolgten die Nachweise nach dem Nationalen Anhang von Schweden.
Projekt-Standort
Adelgade 759500 Hobro, Dänemark
Schlüsselwörter
Gerüst Fachwerkträger Aluminium Stahl
