Леса для тюрьмы «Hobro Arrest», Дания
Проект заказчика
![[DE] CP 001193 | Леса для тюрьмы «Hobro Arrest», Дания](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966615/2966615.png?la=ru&mw=578&mlid=4E227A629E57424290F4CABC7FC2FA31&hash=BFB479922C6E9A6364F7E7446FB9BF7B0CAF00D1)
-
01
Рисунок - Леса для тюрьмы «Hobro Arrest», Дания (© PlusEight System AB)
-
![3D модель лесов в программе RFEM (© PlusEight Engineering AB)]()
01

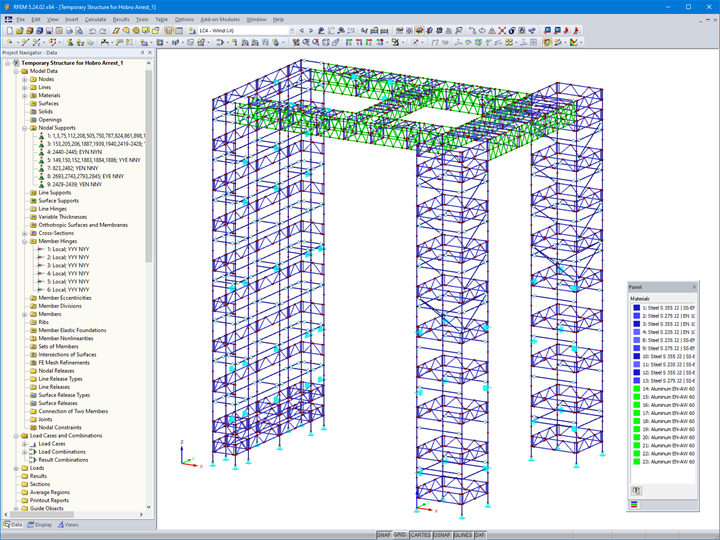

Рисунок - Проект заказчика, реализованный в программе для расчета конструкций RFEM
-
![3D модель конструкции лесов в программе RFEM (© PlusEight System AB)]()
01

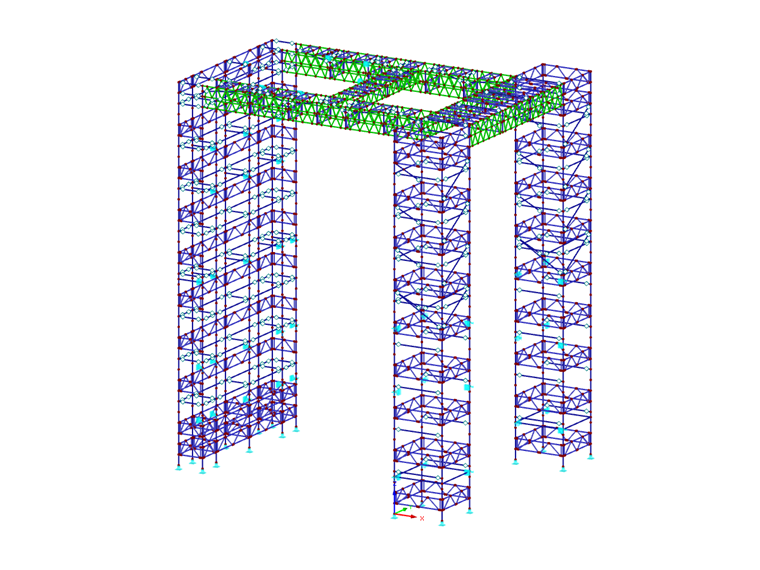

Рисунок - Проект заказчика, разработанный в программе для расчета конструкций RFEM
-
![Монтаж лесов (© PlusEight System AB)]()
01
Рисунок - Монтаж строительных лесов (© PlusEight Engineering AB)
-
02
Рисунок - Проект заказчика, реализованный в программе для расчета конструкций RFEM
-
![Леса для тюрьмы «Hobro Arrest», Дания (© PlusEight System AB)]()
02

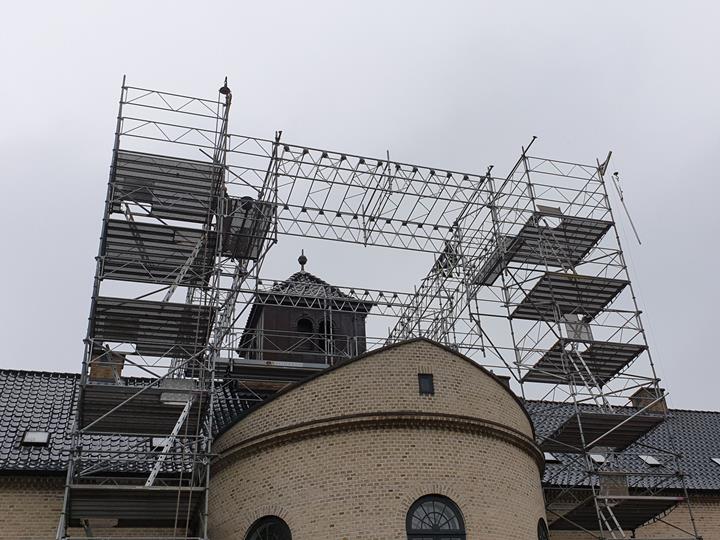

Рисунок - Леса для тюрьмы «Hobro Arrest», Дания (© PlusEight System AB)
-
![3D модель конструкции лесов в программе RFEM (© PlusEight System AB)]()
02
Рисунок - Проект заказчика, разработанный в программе для расчета конструкций RFEM
-
![Монтаж лесов (© PlusEight System AB)]()
02

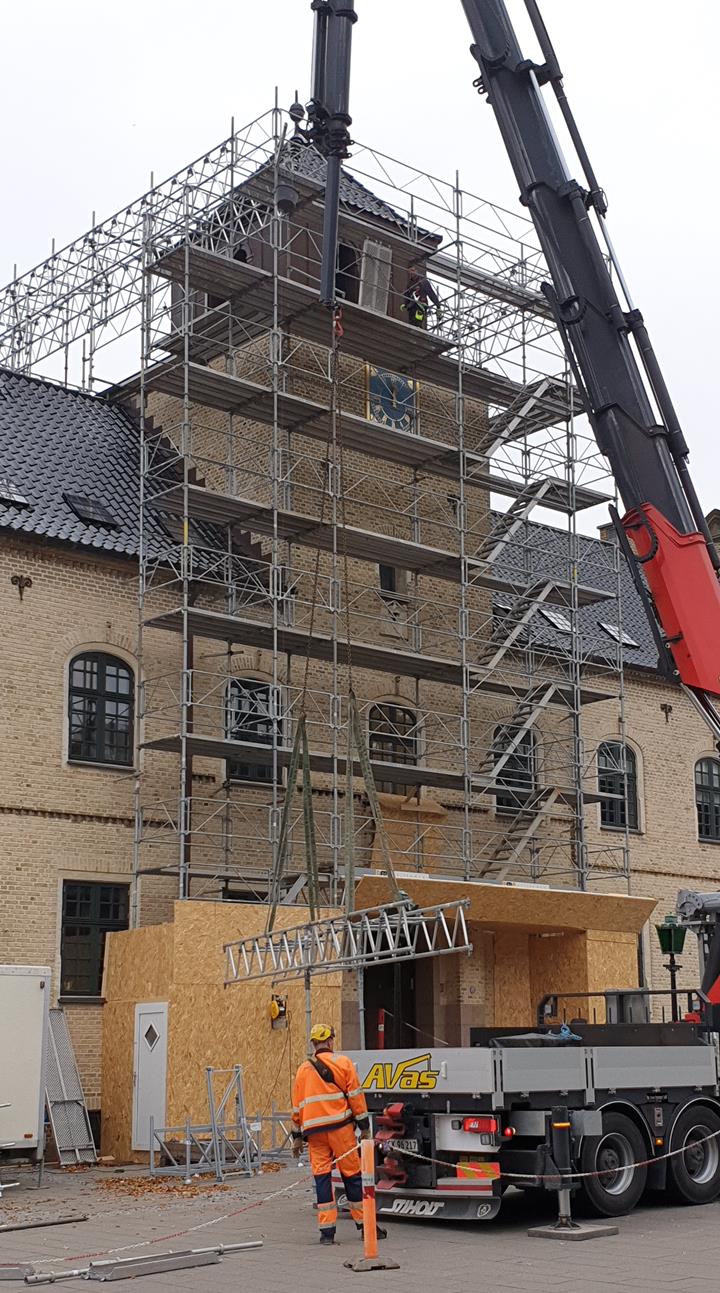

Рисунок - Монтаж строительных лесов (© PlusEight Engineering AB)
-
![3D модель лесов в программе RFEM (© PlusEight Engineering AB)]()
02
Рисунок - 3D модель лесов в программе RFEM (© PlusEight Engineering AB)
-
03
Рисунок - Монтаж строительных лесов (© PlusEight Engineering AB)
-
![Леса для тюрьмы «Hobro Arrest», Дания (© PlusEight System AB)]()
03
Рисунок - Леса для тюрьмы «Hobro Arrest», Дания (© PlusEight System AB)
-
![3D модель лесов в программе RFEM (© PlusEight Engineering AB)]()
03
Рисунок - Проект заказчика, реализованный в программе для расчета конструкций RFEM
-
![3D модель конструкции лесов в программе RFEM (© PlusEight System AB)]()
03
Рисунок - Проект заказчика, разработанный в программе для расчета конструкций RFEM
Конструкция лесов состоит из отдельных алюминиевых ферм высотой от 0,5 м до 1 м и горизонтальных стальных балок, колонн, перил и связей. Все элементы лесов сделаны по системе PlusEight.
| Заказчик |
BERA Stilladser A/S, Дания www.berastilladser.dk |
| Расчет конструкций |
PlusEight System AB, Швеция www.pluseight.net |
Параметры модели
Модель
Эта конструкция была спроектирована как фасадные леса, но она также служит как опорная конструкция кровли для защиты от неблагоприятных погодных воздействий и поддерживает несколько площадок. Интересным затем является факт, что для самой крыши была создана независимая модель, но притом все кровельные нагрузки применялись к конструкции лесов. Во многих местах леса крепятся прямо к каменной кладке стены, вследствие чего ветровые нагрузки передаются на здание.
При разработке данного проекта использовалось множество различных функций программы RFEM, например, нелинейные шарниры на концах стержней или узловые опоры. Далее были применены также дополнительные модули RF-STEEL EC3 и RF-ALUMINUM, в которых выполнялся расчет конструкций по норме EC 3 и EC 9. Все расчеты притом основывались на Национальном приложении Швеции.
Расположение проекта
Adelgade 759500 Хобро, Дания
Ключевые слова
Леса Решетчатые балки Алюминий Сталь
