Ponteggi per il penitenziario di Hobro Arrest, Danimarca
Progetto cliente
![[DE] CP 001193 | Ponteggio per la prigione di Hobro Arrest, Danimarca](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966612/2966612.png?la=it&mw=578&mlid=417F0CC7E16F45B8AEFF84F142338A87&hash=BE464063BD59FB1E6C0A19173E4CCA06C7AC3EDC)
-
02

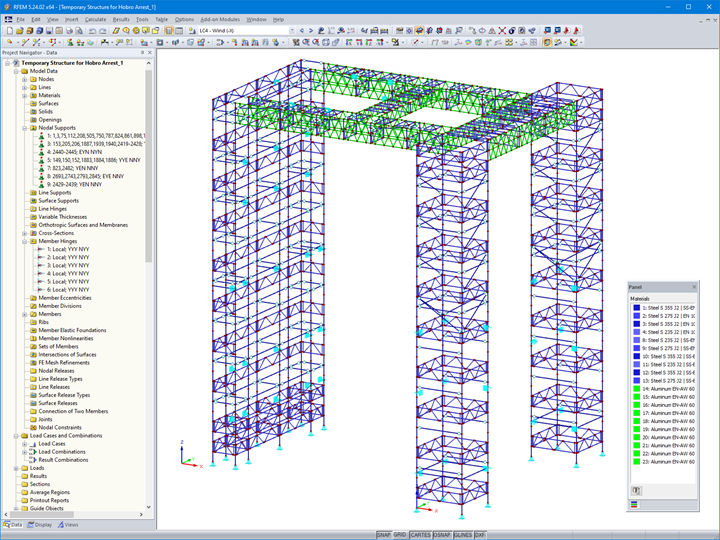

Immagine - Modello 3D dell'impalcatura in RFEM (© PlusEight System AB)
-
02

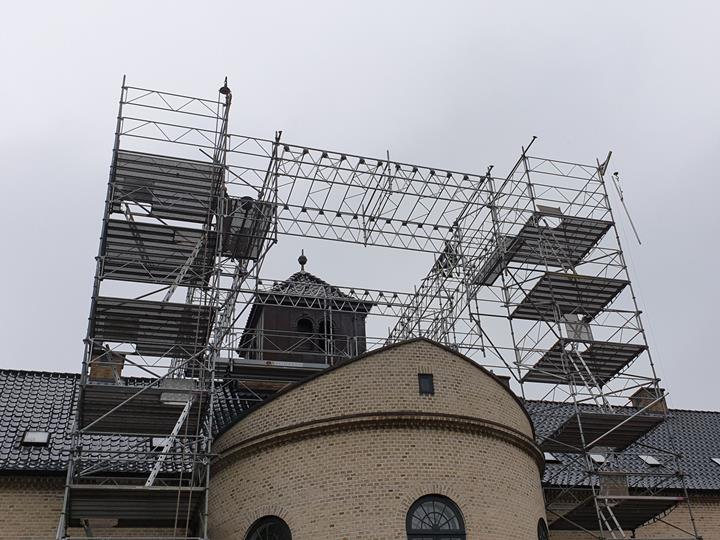

Immagine - Ponteggi per il penitenziario di Hobro, Danimarca (© PlusEight System AB)
-
02

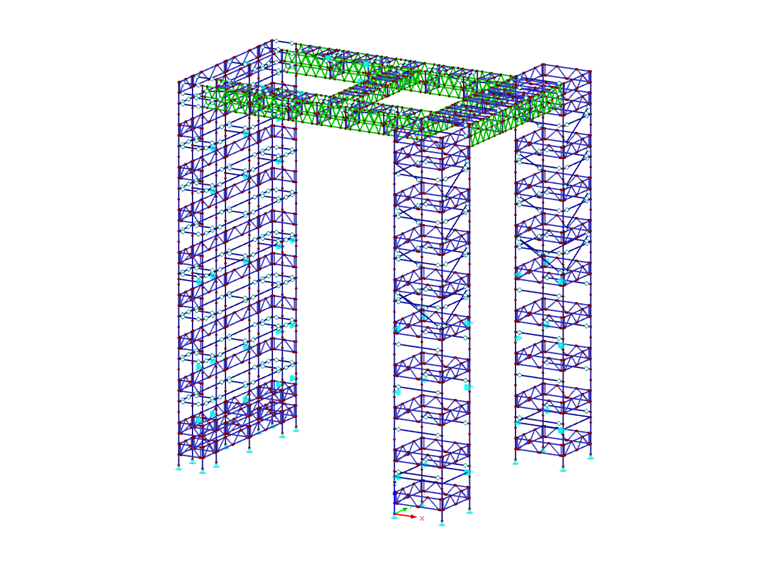

Immagine - Modello 3D di ponteggio in RFEM (© PlusEight System AB)
-
02

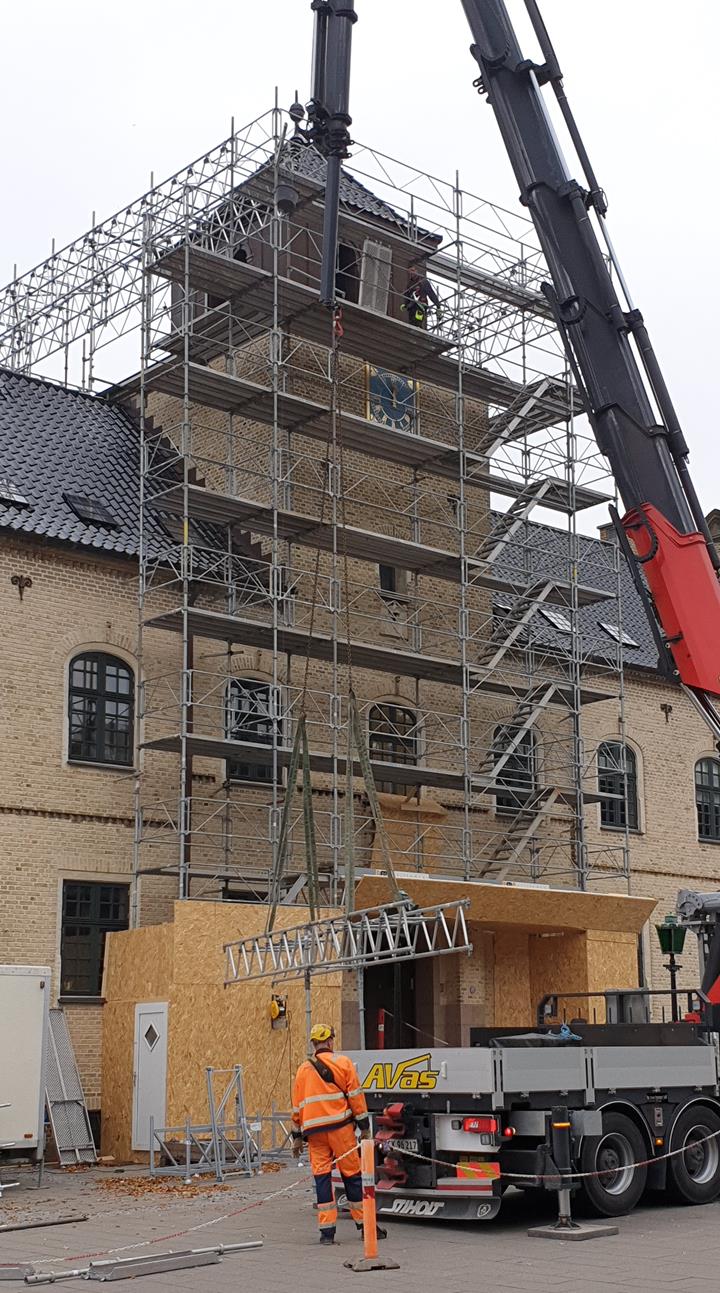

Immagine - Montaggio dei ponteggi (© PlusEight System AB)
-
02
Immagine - Modello 3D di ponteggio in RFEM (© PlusEight System AB)
La struttura dei ponteggi è costituita da travi reticolari in alluminio con altezze variabili tra 0,5 m e 1 m e da travi orizzontali in acciaio, colonne, ringhiere e controventi. Tutti gli elementi sono stati realizzati secondo il sistema PlusEight.
| Committente |
BERA Stilladser A/S, Danimarca www.berastilladser.dk |
| Verifica strutturale |
PlusEight System AB, Svezia www.pluseight.net |
Parametri del modello
Modello
Questa struttura è stata progettata come un ponteggio per facciata, ma è stata anche utilizzata come copertura di protezione dagli agenti atmosferici oppure come struttura multi-piattaforma. La copertura di protezione dagli agenti atmosferici è stata modellata in modo indipendente, mentre i carichi della copertura sono stati applicati alla struttura del ponteggio. I ponteggi sono ancorati alla muratura in numerosi punti. Questi collegamenti trasferiscono ulteriormente i carichi del vento all'edificio.
Per finalizzare questo progetto, sono state utilizzate molte caratteristiche di RFEM come cerniere delle estremità delle aste non lineari e vincoli dei nodi. Inoltre, per verificare la struttura secondo EC 3 e EC 9, sono stati utilizzati i moduli aggiuntivi RF-STEEL EC3 e RF-ALUMINUM. Le verifiche sono state eseguite secondo l'Appendice nazionale della Svezia.
Posizione del progetto
Adelgade 759500 Hobro, Danimarca
Parole chiave
Ponteggi Travi reticolari Alluminio Acciaio
