原有水塔改建为办公楼
客户项目
![[CS] CP 001194 | 将原有的水塔改造为办公楼](/-/media/Images/netgenium/thumbnails/2/9/6/6/6/2966627/2966627.png?la=zh&mw=280&mlid=E93B32521D5D4B009F7F0C387A939FEA&hash=35943C10363ABFCCF226E96FBE8FB64936AD1E44)

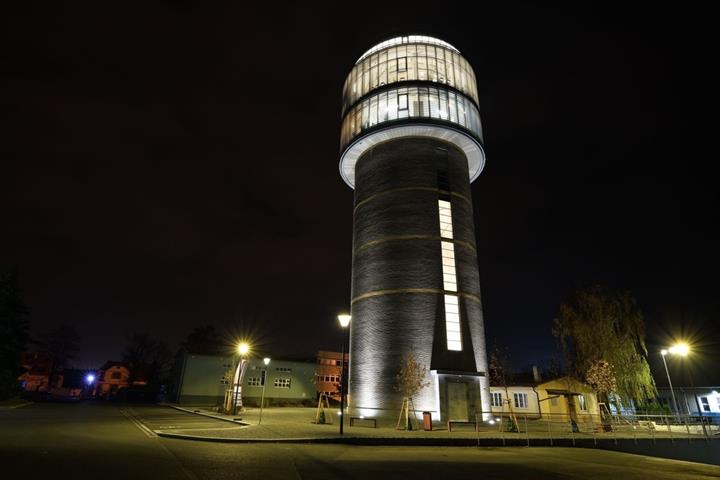

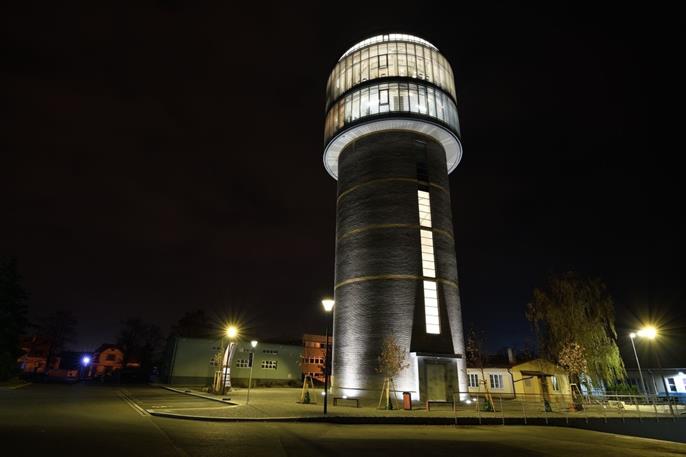

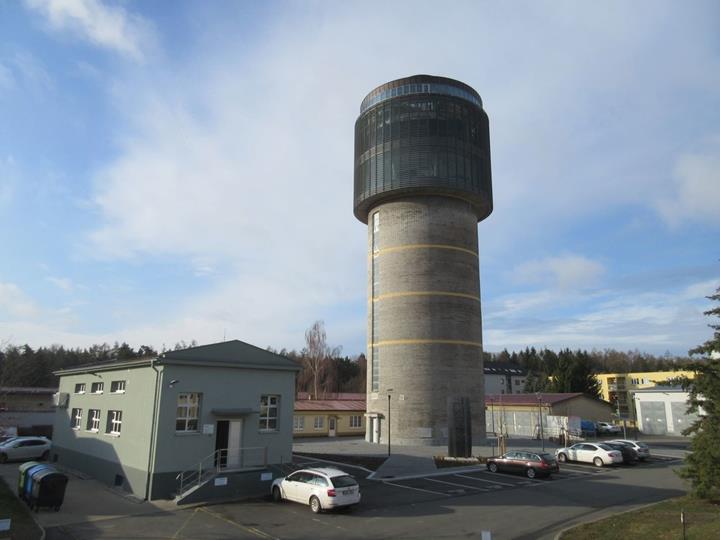

1936年，在捷克 Kladno-Rozdělov 建造了一座容量为 800m3 的水塔。 现有的和新的钢支撑结构被重建为 VKM 新的行政大楼。
| 结构设计 |
Ing. Pavel Korejčík Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert KONSTAT s.r.o. |
模型

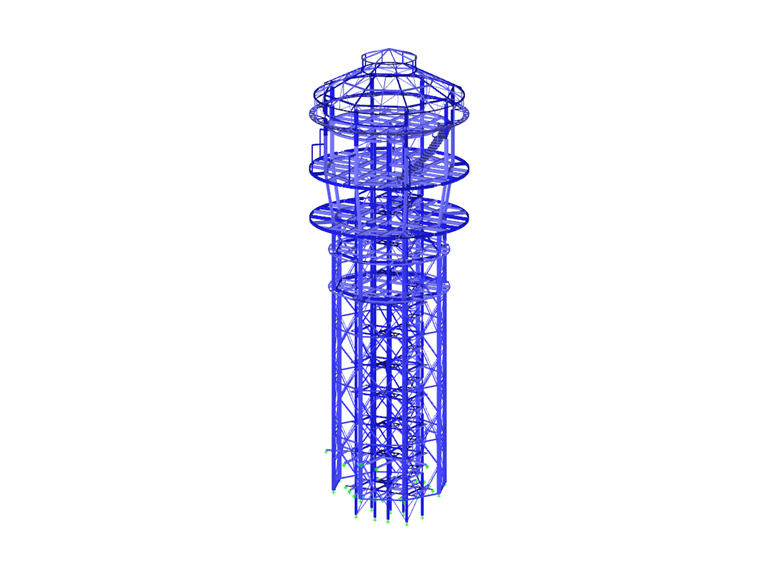

水塔结构
该水塔为圆柱形，其下部细长，上部较宽，以前为水箱所在的位置。 水塔的总高度约为 41 米，包括 25 米高的塔身。 在水箱下方的环板将水塔内部空间分成两部分。 水塔下有地下室。
该钢结构水塔的上部由 8 根主钢柱构成，呈规则的八边形排列，直径为 11.9 m，并设有侧向支撑。 此外，该钢结构还包括辅助楼板梁、屋顶和窗户。 钢制水箱放在柱子之间。
水塔的钢结构支撑部分采用热轧型钢。 该塔身结构由 8 根主钢柱构成，呈规则的八边形排列，直径为 10.4 m，并设有侧向支撑。 塔身中间设置带有休息平台的钢制楼梯。
该钢结构水塔的上部由 8 根主钢柱构成，呈规则的八边形排列，直径为 11.9 m，并设有侧向支撑。 此外，该钢结构还包括辅助楼板梁、屋顶和窗户。 钢制水箱放在柱子之间。
改建说明

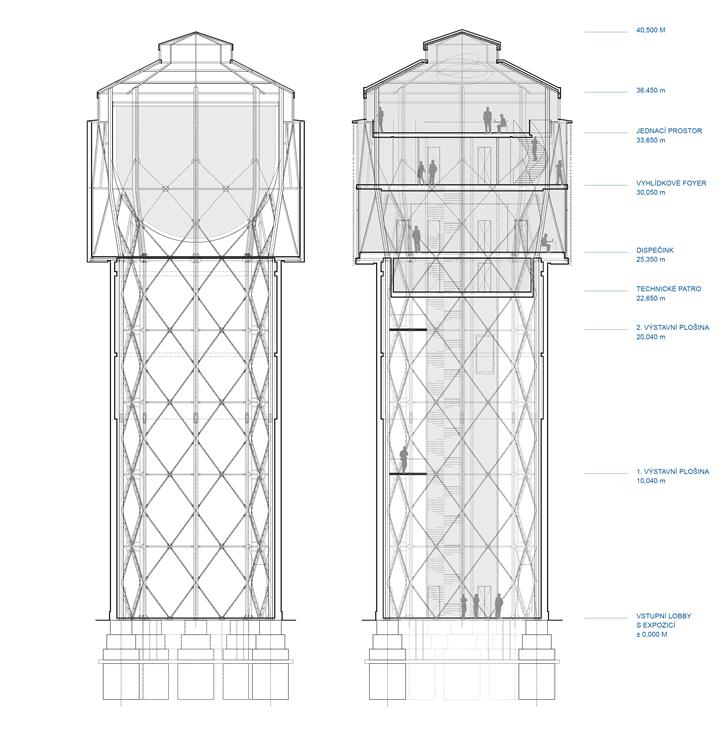

保留了原有的 8 根主钢柱，包括从一层到五层的柱间支撑。从 5 层开始，原有的钢构件全部拆除。
从 5 层到屋顶，在下层原有的柱子上面增加了新的柱子。 位于 5 层和 6 层之间的柱子是向外倾斜的，从 6 层到屋顶的柱子是垂直的。
在原有保留结构中增加通信中心，该中心位于竖井空间内。该通信中心由 8 根柱子、水平横撑和斜撑构成。
通信中心的平面呈长方形 (5.26 x 2.78 米)，从地下室一直延伸到 7 层（观景台）底部。
在塔中央竖井内新建两层（ 3 层和 4 层）。 在竖井上方原水箱位置增加了两个整层（第 5 和 6 层）和一个半层（第 7 层）。
二楼以上的水平楼层为刚性结构框架，固定在核心筒和主钢柱上。
各楼层均为圆形，其中竖井直径为 11 米，原水箱直径为 14.5 米。顶层配有全景窗户和带天窗的圆锥形屋顶。 屋顶的支撑结构和天窗由对称的径向椽条和环绕的钢梁组成。
项目位置
U Vodojemu, Kladno-Rozdělov关键词
