Umbau eines bestehenden Wasserturms zu einem Bürogebäude

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

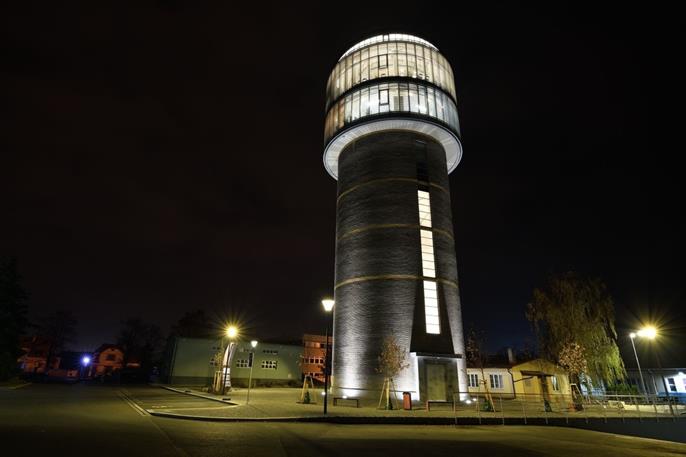

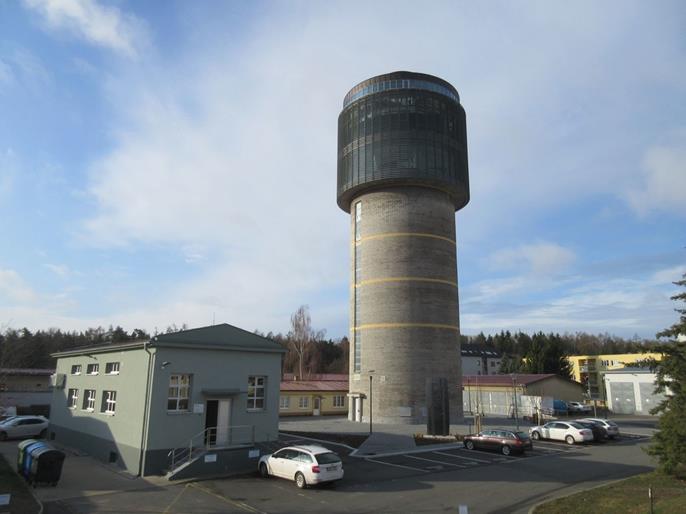

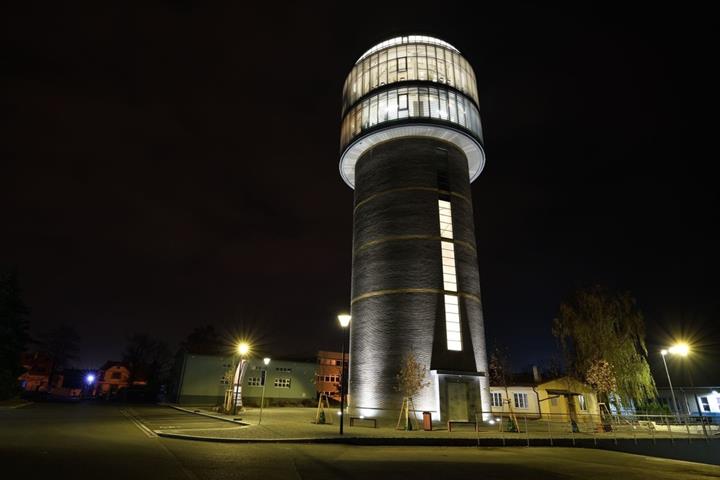

1936 wurde im tschechischen Kladno-Rozdělov ein Wasserturm mit einem Fassungsvermögen von 800m3 gebaut. Die vorhandene und neue Stahltragkonstruktion wurde für VKM a.s. zu einem neuen Verwaltungsgebäude umgebaut.

Bemessung Ing. Pavel Korejčík
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
KONSTAT s.r.o.

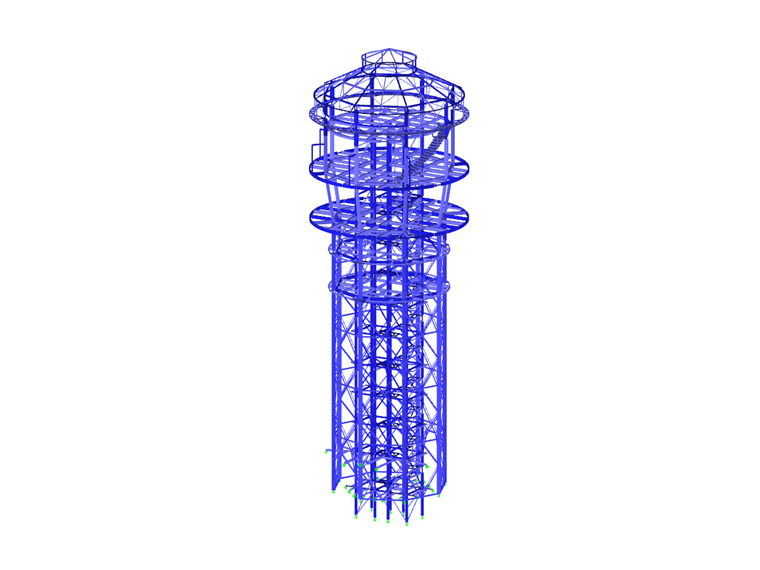

Modell

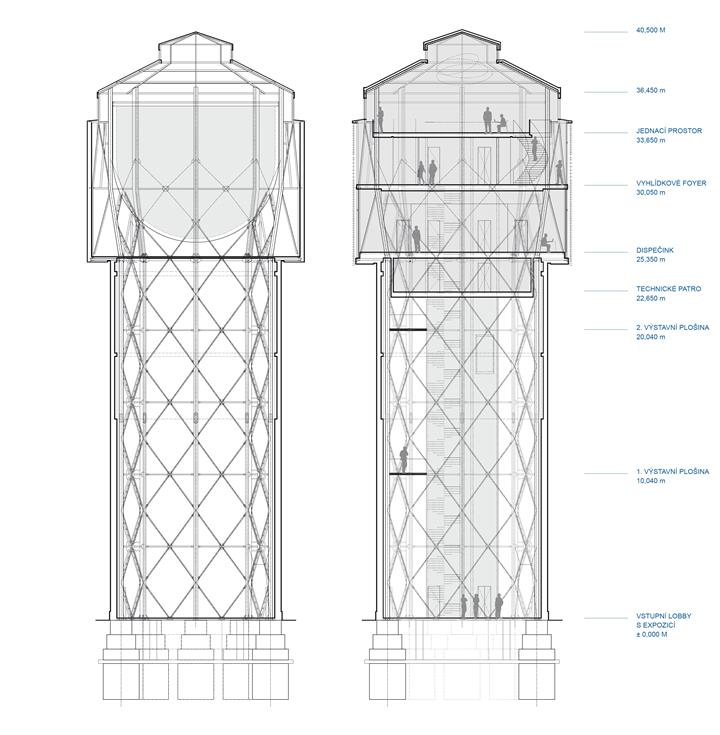

Aufbau des Wasserturms

Der Wasserturm hat eine zylindrische Form mit einem schlanken unteren Abschnitt und einem breiteren oberen Abschnitt, in dem sich zuvor der Wassertank befand. Die Gesamthöhe des Wasserturms beträgt ca. 41 m, einschließlich des 25 m hohen Schachtes. Unterhalb des Tanks befindet sich ein Zusatzboden, der den Innenraum des Turms in zwei Teile trennt. Das Untergeschoss befindet sich unter dem Turm.

Die tragende Stahlkonstruktion des Wasserturms besteht aus warmgewalzten Stahlprofilen. Die Schachtkonstruktion besteht aus acht Hauptsäulen, die in einem regelmäßigen Achteck mit einem Durchmesser von 10,4 m und seitlichen Querstreben angeordnet sind. In der Mitte befindet sich eine Stahltreppe mit Haupt- und Zwischenpodesten.

Der obere Teil des Stahlturms besteht aus acht Hauptsäulen, die in einem regelmäßigen Achteck mit einem Durchmesser von 11,9 m angeordnet sind, das auch eine Querverstrebung enthält. Darüber hinaus sind in die Stahlkonstruktion die zusätzlichen Plattenbalken, das Dach und die Fenster integriert. Der Stahltank wurde im Bereich zwischen den Stützen platziert.

Beschreibung der Umbauarbeiten

Die bestehenden acht Hauptstahlstützen wurden erhalten, einschließlich der Zwischenaussteifung der Diagonale vom Erdgeschoss bis zum 4. Stock. Alle vorhandenen Stahlelemente ab der 4. Etage wurden entfernt.

Über den vorhandenen Stützen vom 4. OG bis zum Dach wurden neue Stützen hinzugefügt. Zwischen dem 4. und 5. Obergeschoss sind die Stützen von der Mitte nach außen geneigt, während die Stützen vom 5. Obergeschoss bis zur Dachebene vertikal verlaufen.

Die verbleibende bestehende Struktur wird durch ein Kommunikationszentrum im Schachtraum ergänzt, das aus acht Stützen besteht, die durch horizontale und diagonale Aussteifungen verbunden sind. Das Kommunikationszentrum hat einen rechteckigen Grundriss (5,26 x 2,78 m), der vom Untergeschoss bis zur Unterseite des 6. Stockwerks (Aussichtsplattform) verläuft.

Im Turmschacht wurden zwei neue Vollgeschosse (2. und 3. Stock) errichtet. Über dem Schacht im früheren Tankbereich wurden zwei Vollgeschosse (4. und 5. Stock) und ein Teilgeschoss (6. Stock) hinzugefügt.

Die horizontalen Geschosse ab der 2. Etage wirken als starre Rahmen, die am Kern und an den Hauptsäulen befestigt sind. Die einzelnen Geschosse haben eine kreisrunde Form, zu der Schachtböden mit einem Durchmesser von 11 m und ehemalige Tankböden mit 14,5 m Durchmesser gehören.

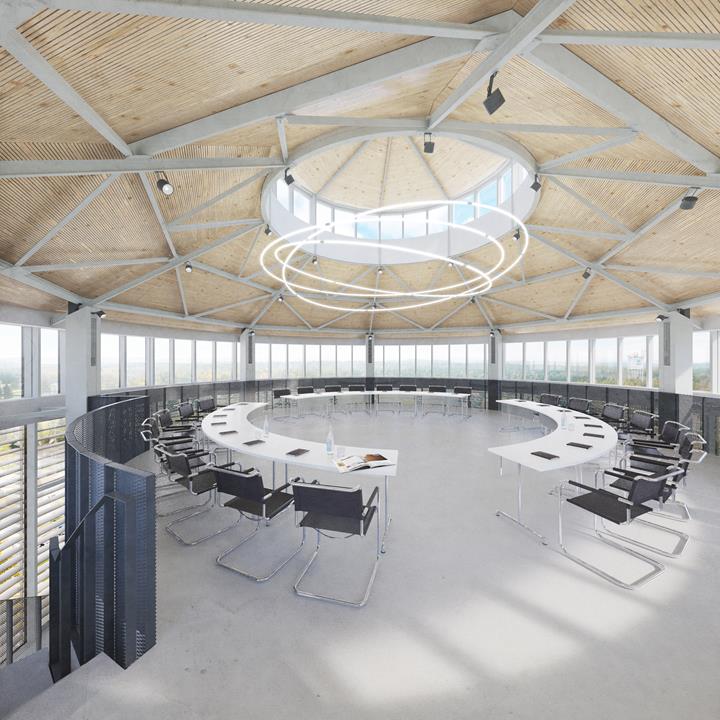

Im obersten 6. Stockwerk befinden sich rückspringende Fensterbänke mit Panoramafenstern, die durch ein konisches Dach mit Oberlicht abgedeckt sind. Die Tragkonstruktion und das Oberlicht des Daches bestehen aus symmetrischen Radialsparren und umlaufenden Stahlträgern.

Projekt-Standort

U Vodojemu, Kladno-Rozdělov

Schlüsselwörter

Wasserturm Umbau
