Преобразование водонапорной башни в офисное здание

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

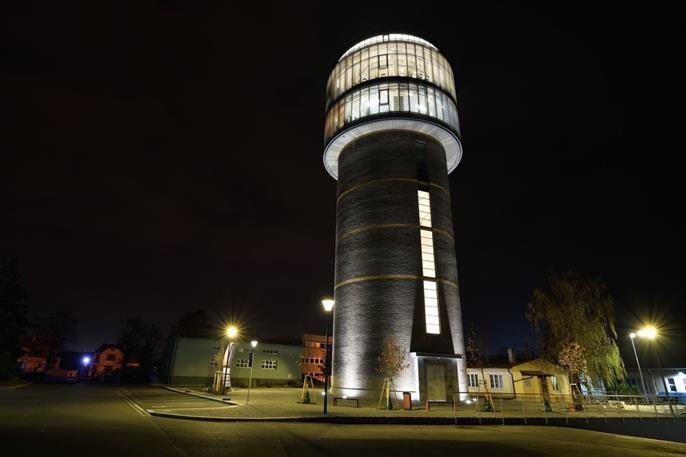

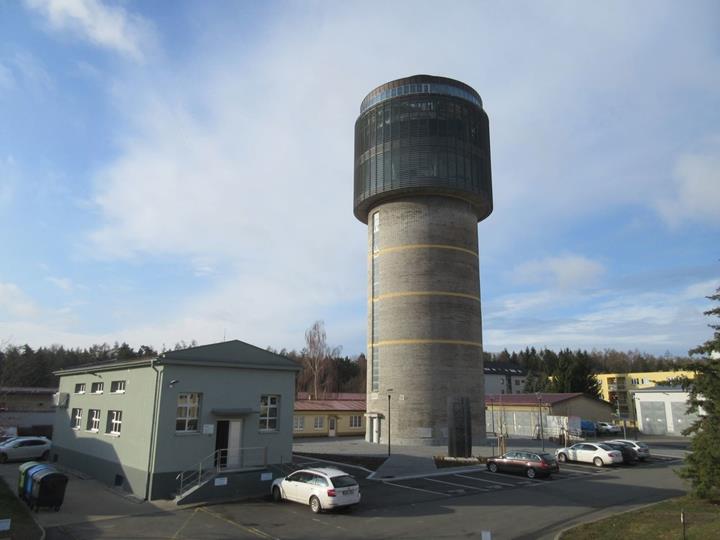

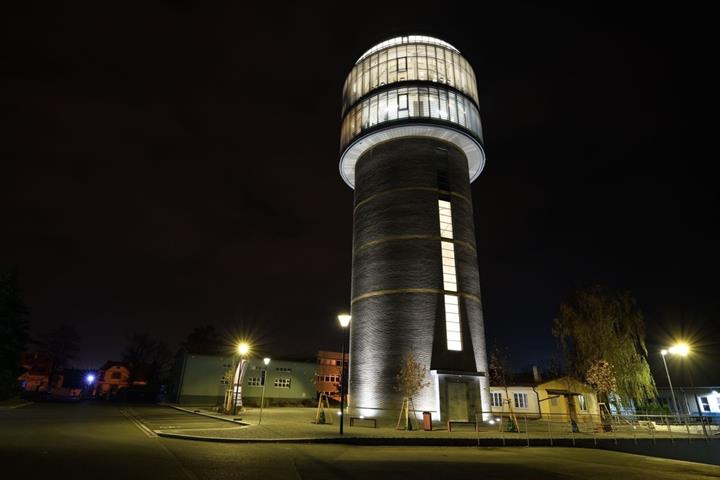

В рамках данного проекта была реконструирована водонапорная башня 1936 года объемом 800 м3, которая находится в городской части Кладно-Розделов (Чехия). Целью проекта стало проектирование и расчет существующих и новых несущих стальных конструкций для нового использования в качестве представительских и административных помещений VKM a.s.

Расчет конструкций Ing. Pavel Korejčík
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
KONSTAT s.r.o.

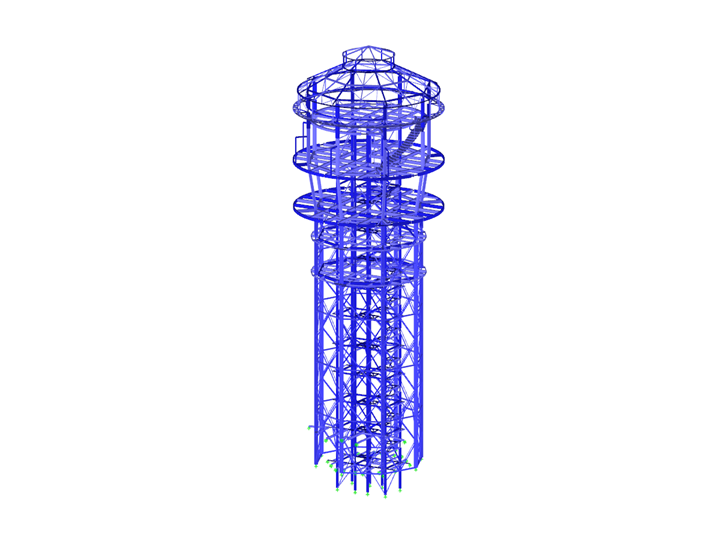

Модель

Конструкция водонапорной башни

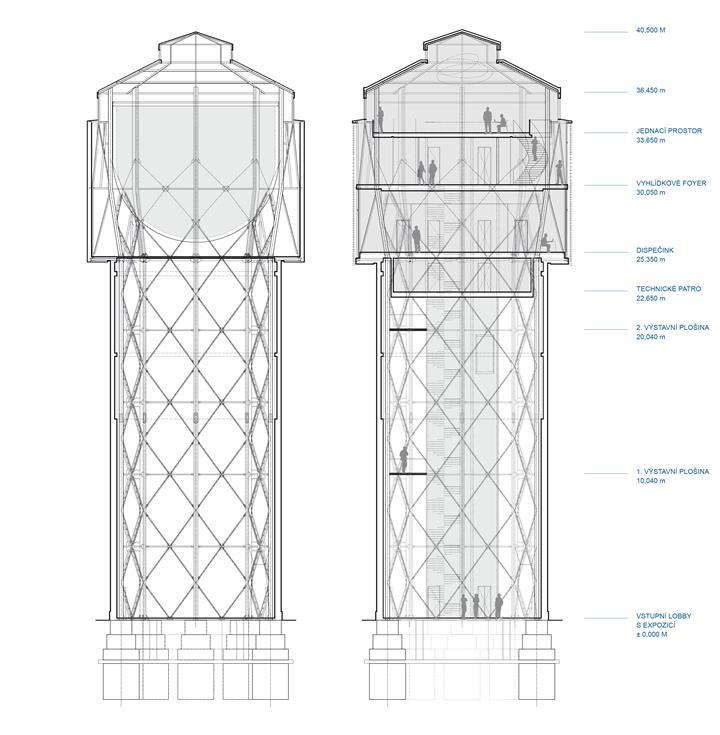

Водонапорная башня имеет цилиндрическую форму, причем ее нижняя часть более узкая, а верхняя наоборот более широкая, потому что именно там ранее располагался резервуар для воды. Общая высота водонапорной башни составляет почти 41 м, причем само тело резервуара достигает высоты 25 м. Под резервуаром затем находится вспомогательный этаж, который разделяет внутреннее пространство башни на две части. У башни также имеется подвал.

Вся ее несущая конструкция затем сделана из стальных горячекатаных профилей, в то время как стальная конструкция резервуара состоит из восьми основных колонн, расположенных в форме правильного восьмиугольника с диаметром 10,4 м и боковых перекрестных раскосов. В его центре потом находится стальная лестница с главными и промежуточными площадками.

Верхняя часть стальной конструкции башни тоже состоит из восьми основных колонн, расположенных в форме правильного восьмиугольника, только их диаметр чуть больше и достигает размера 11,9 м. Также здесь имееются поперечные связи. Далее эта стальная конструкция включает в себя дополнительные балки перекрытия, кровлю и окна. В пространстве между колоннами потом располагается стальной резервуар.

Описание реконструкции

В конструкции были сохранены существующие восемь основных стальных колонн, включая промежуточные диагональные связи с первого по четвертый этаж. Все остальные стальные элементы начиная с четвертого этажа были устранены.

Существуещие колонны так были продолжены новыми, которые проходят вплоть до отметки кровли. Между 4-м и 5-м этажами колонны немного отклоняются от центра, но с 5-го этажа до уровня кровли они опять расположены вертикально.

Оставшаяся существующая конструкция была в пространстве шахты далее дополнена коммуникационным центром, который состоит из восьми колонн, соединенных горизонтальными и диагональными связями. Центр имеет прямоугольную планировку размером 5,26 х 2,78 м и проходит целым зданием от подвала до 6-ого этажа (смотровой площадки).

Внутри тела башни были далее созданы два новых полноценных этажа (второй и третий). Сверху, там где первоначально находился резервуар, к ней потом были пристроены два полных этажа (4-й и 5-й) и один частичный (6-ой).

Горизонтальные перекрытия начиная с 2-ого этажа создают собой систему жестких рам, прикрепленных к ядру и основным колоннам. Все этажи образуют круглую форму и отличаются лишь своим диаметром, когда в теле башни он составляет около 11 м, а на верху потом почти 14 м.

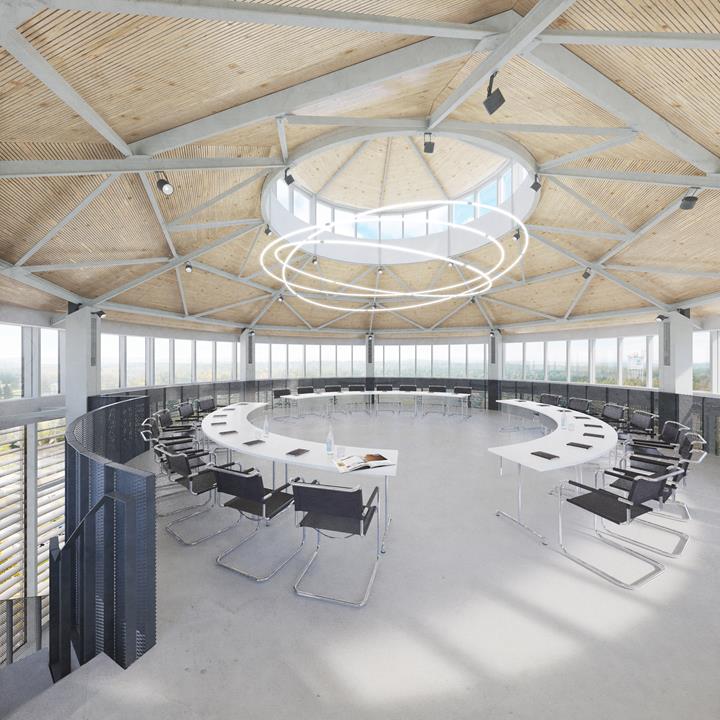

На последнем 6-ом этаже затем находятся подоконники с панорамными окнами, перекрытые конической кровлей с зенитным фонарем, несущая конструкция которых сделана из симметричных радиальных стропил и кольцевых стальных балок.

Расположение проекта

U Vodojemu, Kladno-Rozdělov

Ключевые слова

Водонапорная башня Реконструкция
