Requalificação de uma torre de água como edifício de escritórios

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

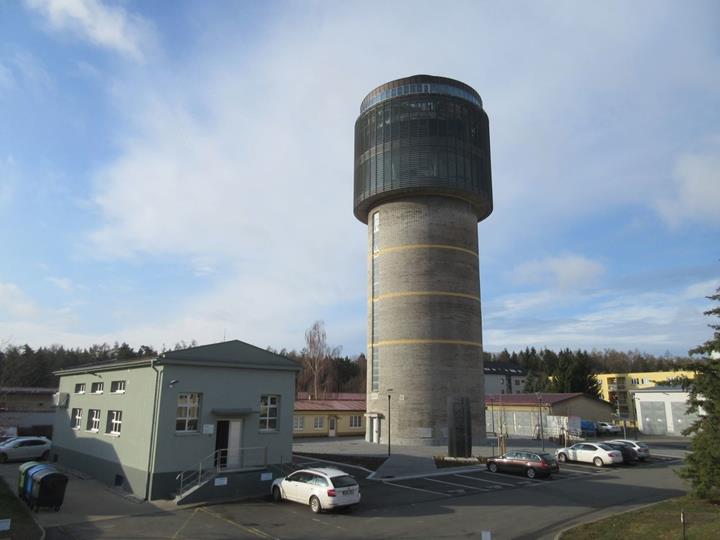

Em 1936, foi construída uma torre de água com capacidade para 800 m3 em Kladno-Rozdělov, na República Checa. Tanto a estrutura portante de aço existente como a nova foram reconstruídas para dar lugar ao novo edifício administrativo da VKM a.s.

Dimensionamento Ing. Pavel Korejčík
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert
KONSTAT s.r.o.

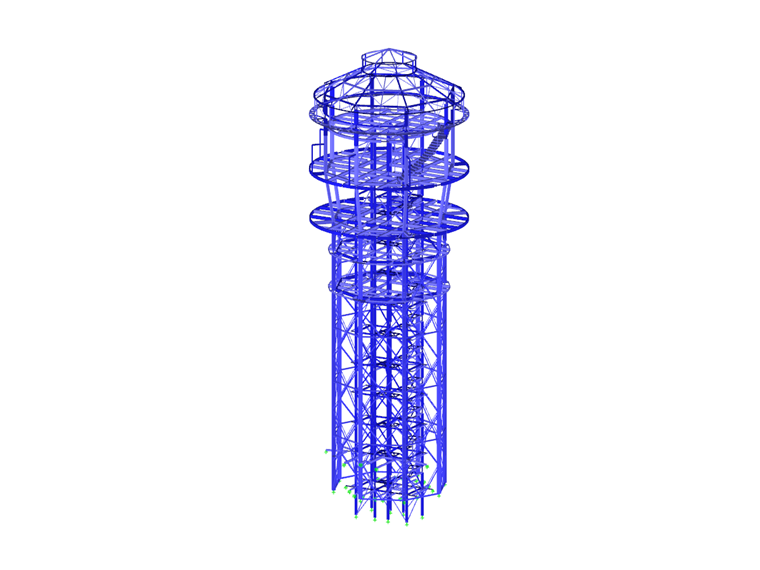

Modelo

Estrutura da torre de água

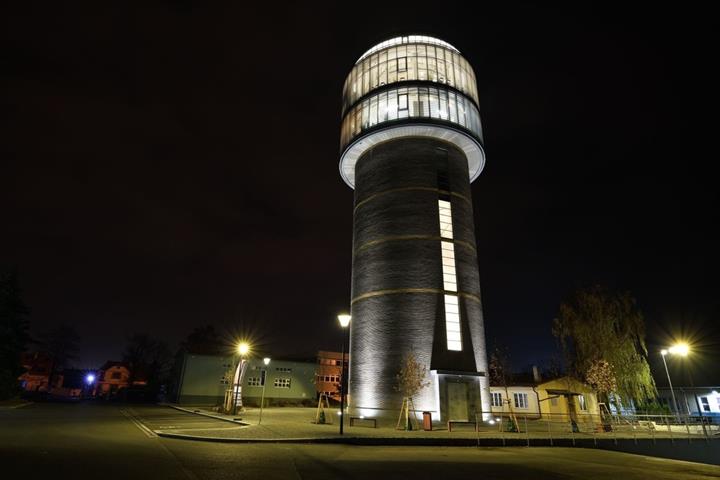

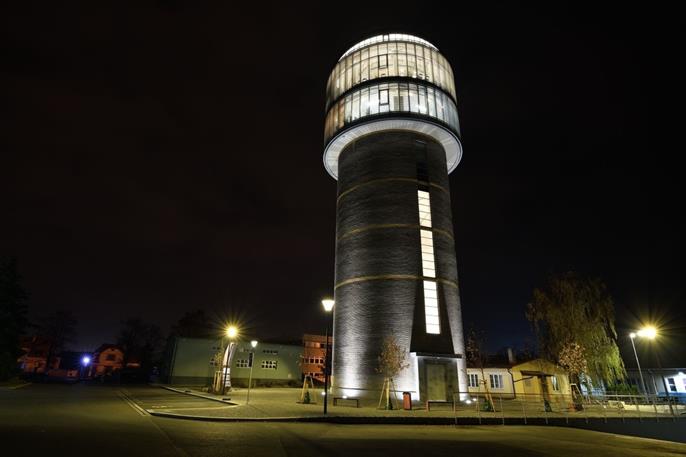

A torre de água tem uma forma cilíndrica com uma parte inferior estreita e uma parte superior mais larga, onde se encontrava anteriormente o tanque de água. A torre tem uma altura total de aproximadamente 41 m, incluindo um poço de 25 m de altura. Por baixo do tanque, existe um piso auxiliar que divide o espaço interior da torre em duas partes. O rés do chão está localizado por baixo da torre.

A estrutura portante de aço da torre de água inclui perfis de aço laminados a quente. O poço da estrutura é constituído por oito pilares principais dispostos num octógono regular de 10,4 m de diâmetro com contraventamentos laterais em cruz. No centro, encontra-se uma escada em aço com patamares principais e intermédios.

A parte superior da torre de aço é constituída por oito pilares principais dispostos num octógono regular de 11,9 m de diâmetro, incluindo também contraventamentos em cruz. Além disso, a estrutura de aço incorpora as vigas de pavimento auxiliares, a cobertura e as janelas. O tanque de aço foi colocado na zona entre os pilares.

Descrição dos trabalhos de reconstrução

Os oito pilares principais de aço existentes foram preservados, inclusive os contraventamentos intermédios das diagonais desde o rés do chão ao 4.º andar. Todos os elementos de aço existentes a partir do 4.º andar foram removidos.

Sobre os pilares existentes, foram adicionados novos pilares desde o 4º andar até à cobertura. Entre o 4.º e o 5.º andares, os pilares estão inclinados para fora a partir do centro, enquanto os pilares do 5.º andar até ao nível da cobertura estão dispostos verticalmente.

A restante estrutura existente é complementada por um centro de comunicação no espaço do poço, o qual é constituído por oito pilares ligados por reforços horizontais e diagonais. O centro de comunicação tem uma planta retangular (5,26 x 2,78 m) que vai do rés do chão até a parte inferior do 6.º andar (plataforma de observação).

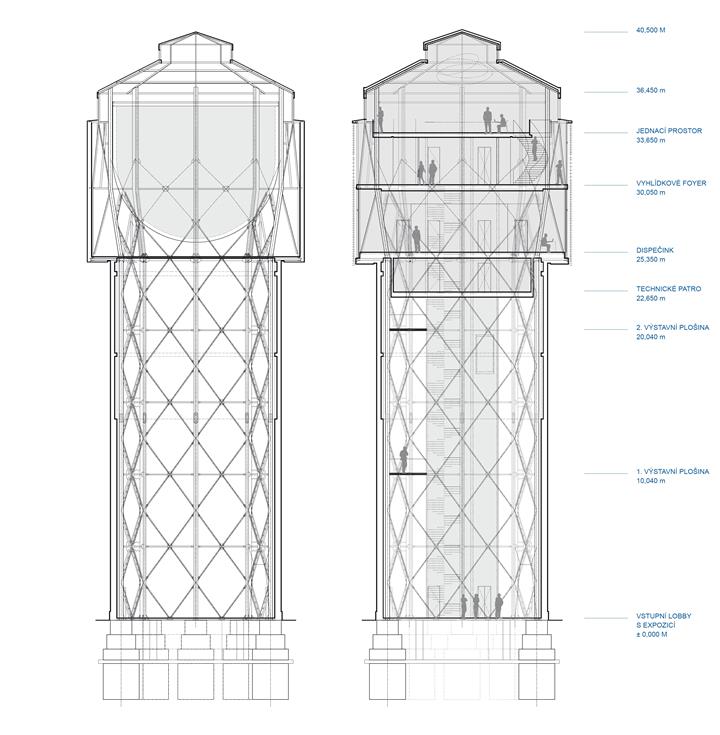

No interior do poço da torre, foram criados dois novos pisos completos (2.º e 3.º andares). Por cima do poço, na zona do tanque do antigo edifício, foram adicionados dois pisos completos (4.º e 5.º andares) e um piso parcial (6.º andar).

Os pisos horizontais a partir do 2.º andar atuam como pórticos rígidos fixados ao núcleo e aos pilares principais. Os pisos têm uma forma circular e incluem os pisos do poço com 11 m de diâmetro e os antigos pisos do tanque com 14,5 m de diâmetro.

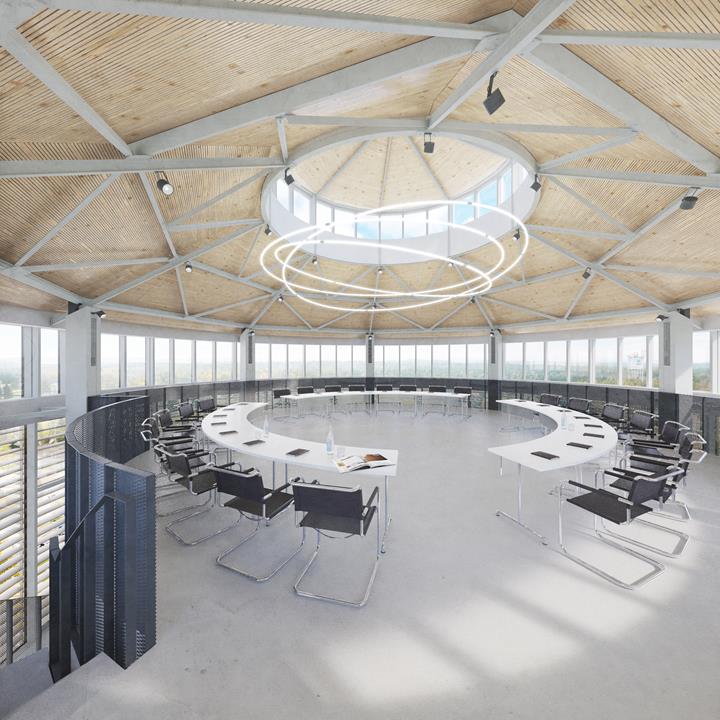

O 6.º e último andar é constituído por parapeitos recuados com janelas panorâmicas, abrigadas por uma cobertura cónica com claraboia. A estrutura portante da cobertura e a claraboia são constituídas por vigas radiais simétricas e vigas circunferenciais de aço.

Local do projeto

U Vodojemu, Kladno-Rozdělov

Palavras-chave

Torre de água Reconstrução
