Rénovation d'un château d'eau en immeuble de bureaux

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

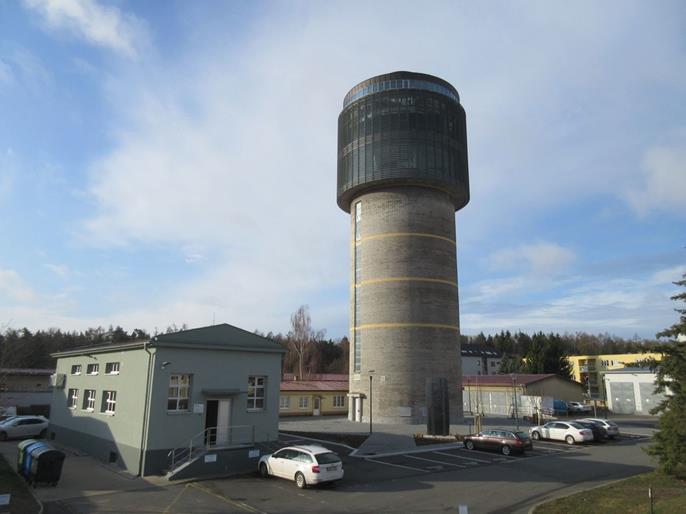

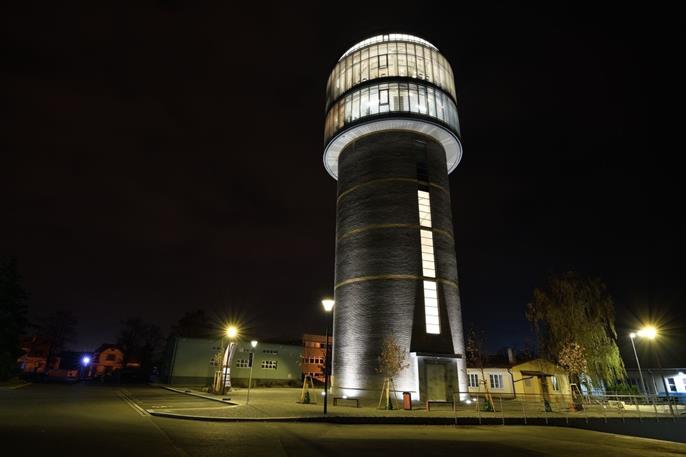

Un château d'une capacité de 800 m3 a été construit en 1936 à Kladno-Rozdělov, en République tchèque. La structure porteuse en acier du bâtiment a été transformée pour accueillir les locaux administratifs de la société VKM.

Calcul Ing. Pavel Korejčík
Ing. Jan Mařík, Ph.D.
Ing. Jan Seifert

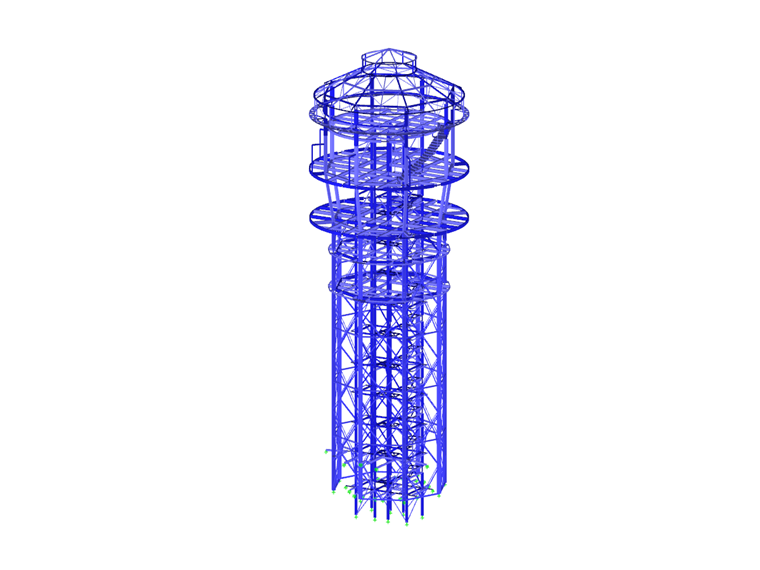

Modèle

Structure du château d'eau

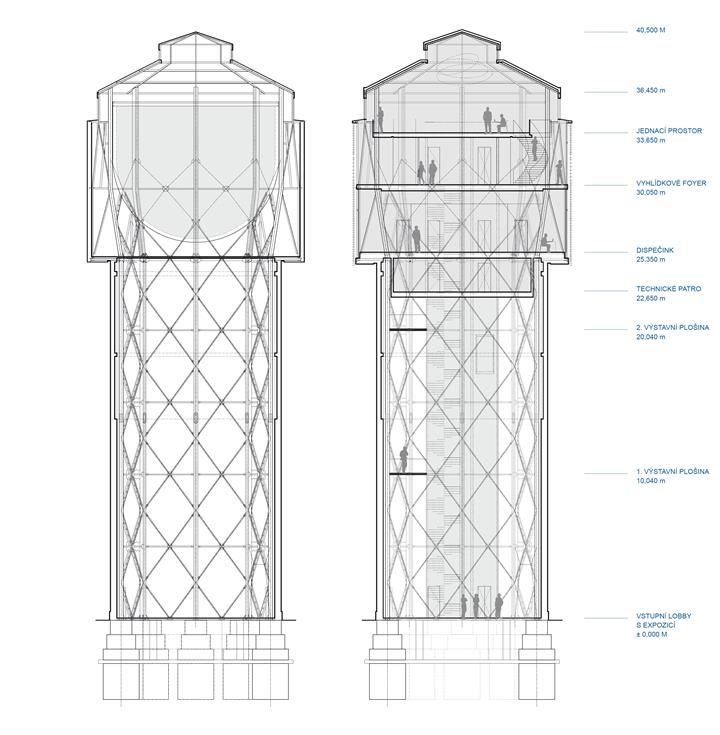

Le château d'eau a une forme cylindrique avec une partie inférieure élancée et une partie supérieure plus large, dans laquelle se trouvait le réservoir d'eau. Le bâtiment fait environ 41 m de haut et comprend un fût de 25 m de haut. Un plancher auxiliaire situé sous le réservoir sépare l'intérieur de la tour en deux parties. Le château d'eau dispose également d'un sous-sol.

La structure porteuse métallique du bâtiment est composée de profilés en acier laminés à chaud. La structure de la zone du fût est constituée de huit poteaux principaux disposés selon un octogone régulier de 10,4 m de diamètre et des contreventements latéraux. Au centre se trouve un escalier en acier avec des paliers principaux et intermédiaires.

La partie supérieure du château d'eau est dotée de huit poteaux principaux disposés selon un octogone régulier de 11,9 m de diamètre, qui comprend également des contreventements latéraux. Des poutres en T supplémentaires, la toiture et les fenêtres sont intégrées à la structure métallique. Le réservoir en acier était installé dans la zone entre les colonnes.

Travaux de rénovation

Les huit principaux poteaux en acier ont été conservés (y compris le renfort intermédiaire de la diagonale du rez-de-chaussée jusqu'au quatrième étage. Tous les anciens composants métalliques ont été retirés à partir du quatrième étage.

De nouveaux poteaux ont été installés au-dessus des poteaux existants entre le quatrième étage et la toiture. Les poteaux sont inclinés vers l'extérieur à partir du centre entre les quatrième et cinquième étages, tandis que les poteaux sont verticaux entre le cinquième étage et le niveau de la toiture.

Le reste de la structure existante est complété par un centre de communication dans la zone de l'ancien fût. Cet espace est constitué de huit poteaux reliés par des contreventements horizontaux et diagonaux. Il est doté d'un plan au sol rectangulaire (5,26 x 2,78 m) allant du sous-sol au bas du sixième étage (plate-forme d'observation).

Deux niveaux complets (deuxième et troisième étages) ont été rajoutés dans la zone de l'ancien fût. Deux autres niveaux (quatrième et cinquième étages) et un niveau partiel (sixième étage) ont été construits au-dessus de cette zone.

Les planchers horizontaux à partir du deuxième étage agissent comme des portiques rigides fixés au noyau du bâtiment et aux poteaux principaux. Les planchers sont de forme circulaire et font 11 m de diamètre dans les étages de l'ancien fût et 14,5 m de diamètre dans les niveaux de l'ancien réservoir.

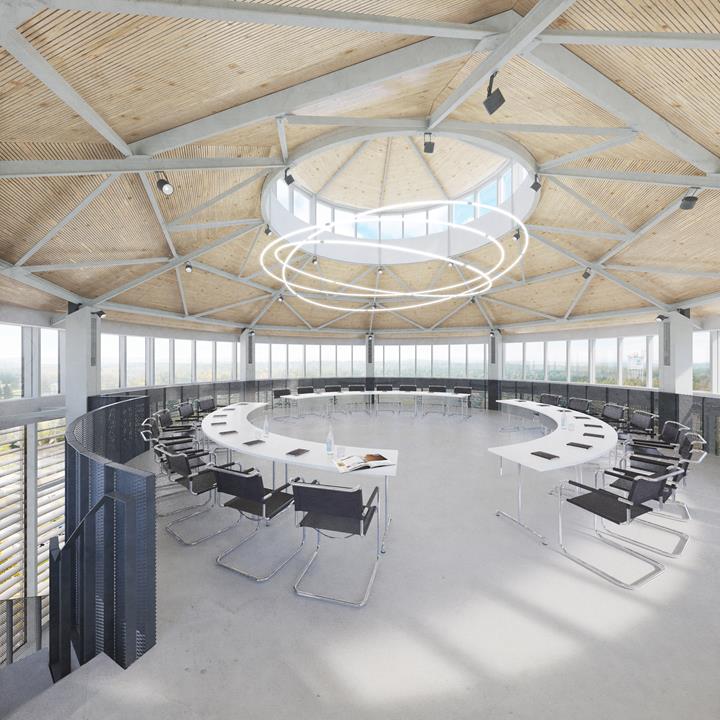

Les fenêtres panoramiques du sixième et dernier étage avec des appuis encastrés sont surmontés d'une toiture conique avec un puits de lumière. La structure porteuse et ce puits de lumière sont constitués de chevrons symétriques et de poutres circulaires en acier.

Adresse du projet

U Vodojemu, Kladno-Rozdělov

Mots-clés

Château d'eau Rénovation
