Ristrutturazione di uno serbatoio idrico a torre esistente in un edificio per uffici

Progetto cliente

Ritorna ai Progetti clienti

[CS] CP 001194 | Ristrutturazione di una torre dell'acqua esistente in un edificio per uffici

Ritorna ai Progetti clienti

18. gennaio 2021

001194

Nel 1936, a Kladno-Rozdělov, nella Repubblica Ceca, fu costruito uno serbatoio idrico a torre che aveva un volume di 800 m3. La nuova struttura portante in acciaio è stata riproposta come il nuovo VKM as edificio amministrativo.

Progettazione strutturale

Ing. Pavel Korejčík

Ing. Jan Mařík, Ph.D.

Ing. Jan Seifert

KONSTAT s.r.o.

Modello

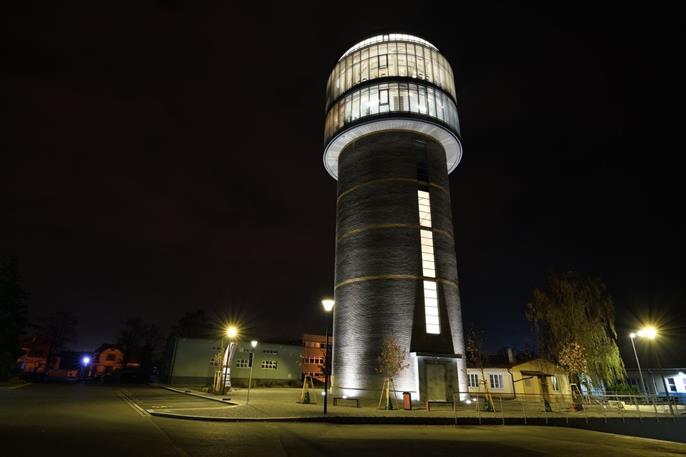

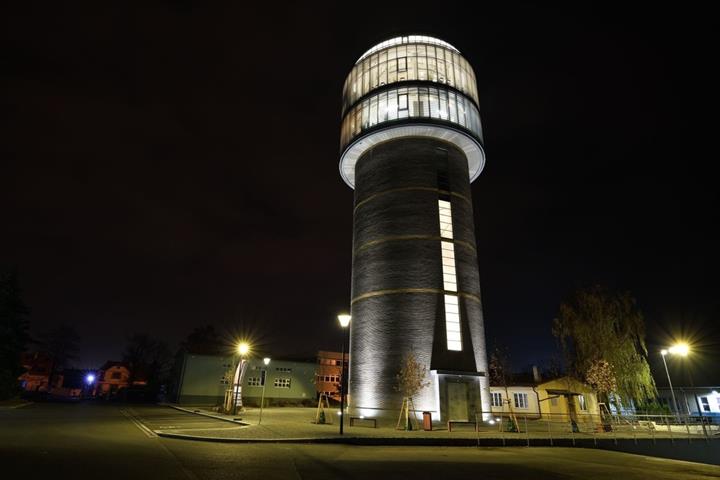

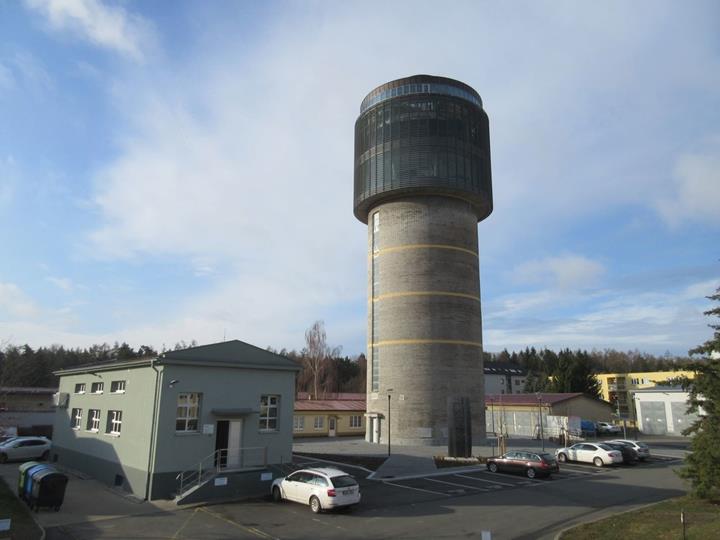

Torre del serbatoio dell'acqua, Kladno-Rozdělov

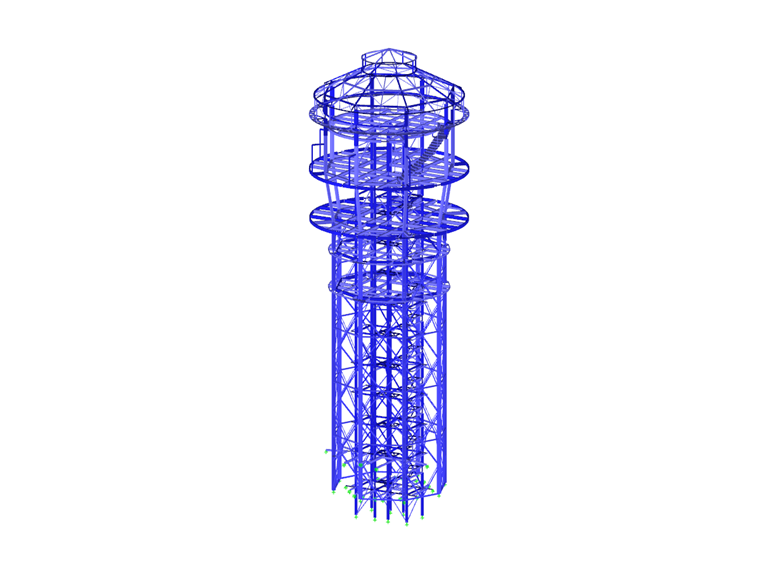

Modello | Torre del serbatoio dell'acqua

Struttura dello serbatoio idrico a torre

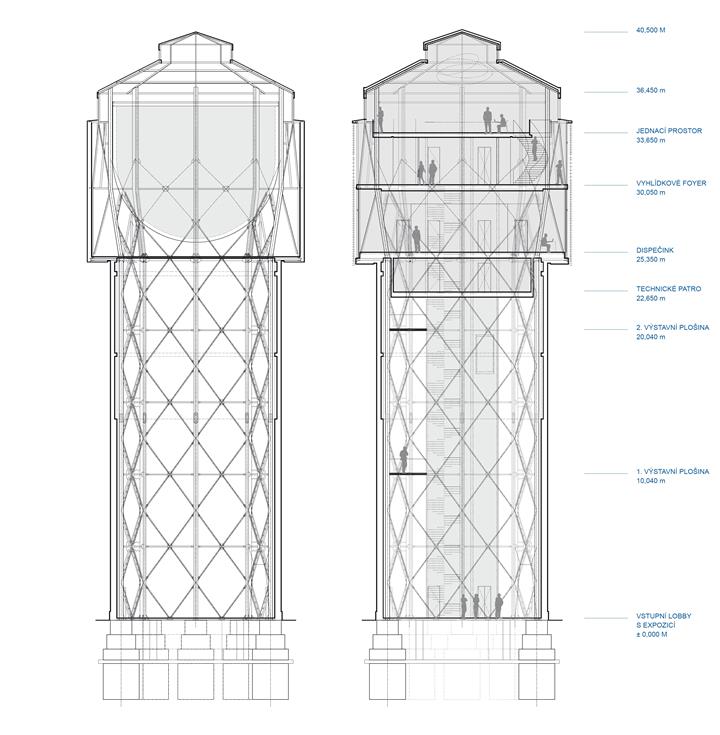

La torre dell'acqua ha una forma cilindrica con una parte inferiore snella e una parte superiore più ampia dove precedentemente si trovava il serbatoio dell'acqua. L'altezza totale dello serbatoio idrico a torre è di circa 41 m, che include il fusto alto 25 m. Sotto il serbatoio c'è un pavimento ausiliario che divide lo spazio interno della torre in due parti. La torre ha anche un seminterrato.

La struttura portante del serbatoio è costituita da una struttura in acciaio realizzata con profili laminati a caldo. Il fusto della struttura è costituito da otto colonne principali disposte in un ottagono regolare di 10,4 m di diametro con aste trasversali laterali. Al centro, c'è una scala in acciaio con pianerottoli principali e intermedi.

La parte superiore della torre in acciaio è costituita da otto colonne principali disposte in un ottagono regolare del diametro di 11,9 m, che include anche dei controventi. Inoltre, la struttura in acciaio è costituita da travi ausiliarie del pavimento, un tetto e finestre. Lo serbatoio in acciaio è stato posizionato nello spazio tra le colonne.

Descrizione della ricostruzione

Le otto colonne principali in acciaio esistenti sono state mantenute dalla struttura portante in acciaio esistente, compresi i controventi diagonali intermedi dal terreno al 4 ° piano.

Nuove colonne sono state aggiunte sopra le colonne esistenti dal 4° piano al prospetto della copertura. Tra il 4° e il 5° piano, le colonne sono inclinate verso l'esterno dal centro, mentre le colonne dal 5° piano fino al livello del tetto sono verticali.

La rimanente struttura esistente è completata da un centro di comunicazione nello spazio del fusto costituito da otto colonne collegate da controventi orizzontali e diagonali. Il centro di comunicazione ha una pianta rettangolare (5,26 m x 2,78 m) che va dal seminterrato fino alla fine del 6° piano (la piattaforma panoramica).

All'interno del fusto della torre sono stati creati due nuovi piani completi (il 2° e 3° piano). Sopra il fusto nella zona delle cisterne dell'ex edificio, sono stati aggiunti due piani completi (il 4° e 5° piano) e un piano parziale (il 6° piano).

I solai orizzontali dal 2° piano in su fungono da telai rigidi fissati al nucleo e alle colonne principali. I singoli piani hanno una forma circolare, che include i pavimenti del fusto del diametro di 11 m e gli ex pavimenti del serbatoio del diametro di 14,5 m.

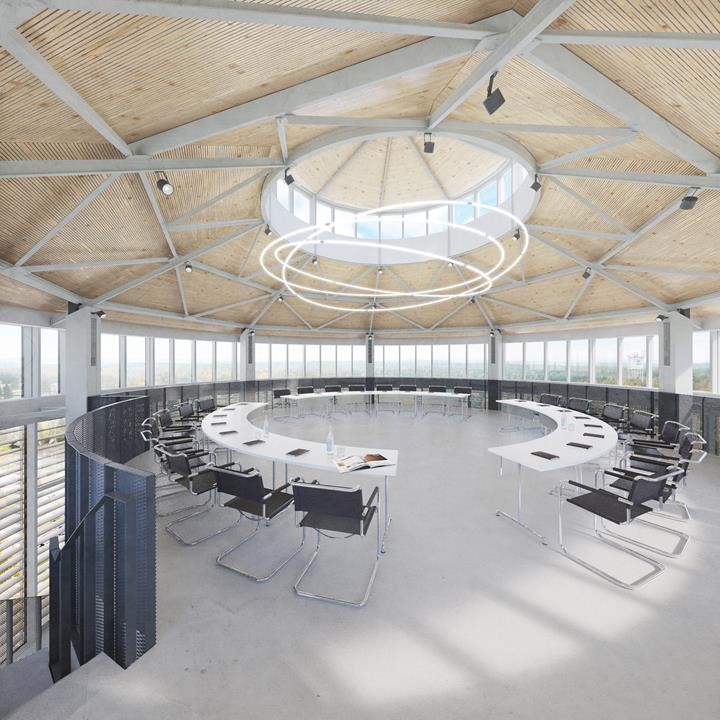

L'ultimo 6° piano comprende davanzali incassati con finestre panoramiche coperti da una copertura conica con lucernario. La struttura portante della copertura e il lucernario sono costituiti da travi radiali simmetriche e travi circonferenziali in acciaio.

Posizione del progetto

U Vodojemu, Kladno-Rozdělov

Parole chiave

Serbatoio idrico a torre Ricostruzione
