Reconstrucción de una torre de agua existente para un edificio de oficinas, República Checa

Proyecto de cliente

Volver a Proyectos de clientes

[CS] CP 001194 | Reconstrucción de una torre de agua existente en un edificio de oficinas

Volver a Proyectos de clientes

18. enero 2021

001194

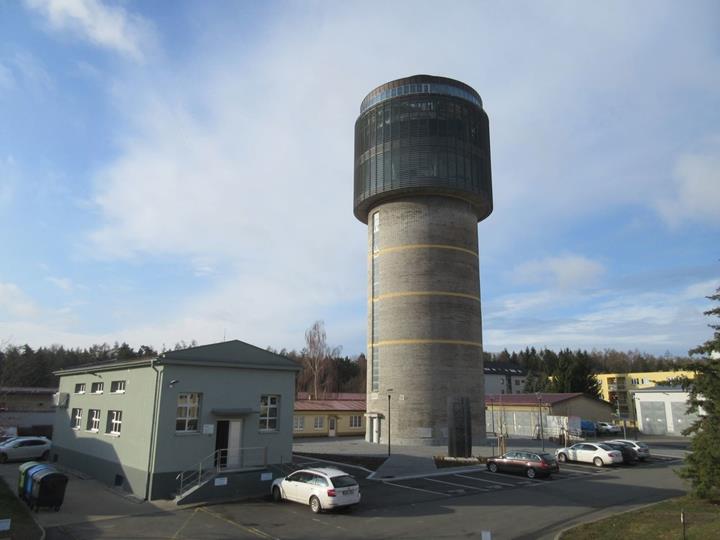

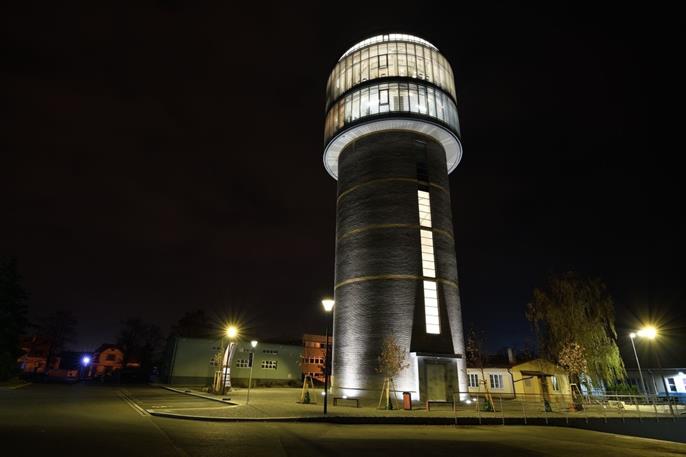

En 1936, se construyó una torre de agua con 800 m3 en Kladno-Rozdělov, República Checa. Tanto la estructura de acero de soporte existente como la nueva fueron reutilizadas como el nuevo edificio administrativo de VKM a.s.

Diseño estructural

Ing. Pavel Korejčík

Ing. Jan Mařík, Ph.D.

Ing. Jan Seifert

KONSTAT s.r.o.

Modelo

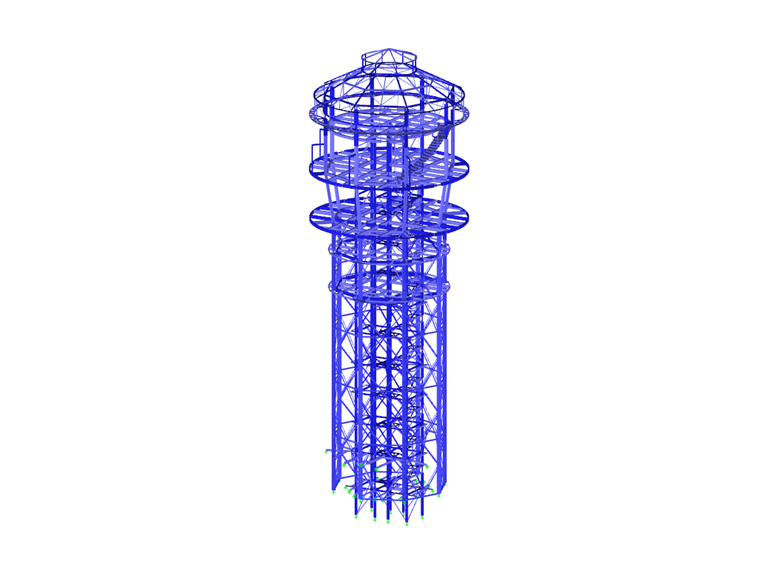

Torre para depósito de agua, Kladno-Rozdělov

Modelo | Torre del tanque de agua

La estructura de la torre de agua

La torre de agua tiene una forma cilíndrica con una parte inferior esbelta y una parte superior más ancha donde se encontraba anteriormente el tanque de agua. La altura total de la torre de agua es de aproximadamente 41 m, la cual incluye el eje de 25 m de alto. Debajo del tanque hay un piso auxiliar que separa el espacio interior de la torre en dos partes. El sótano se encuentra debajo de la torre.

La estructura de acero de soporte de la torre de agua incluye perfiles de acero laminado en caliente. El eje de la estructura consta de ocho pilares principales dispuestos en un octágono regular de 10,4 metros de diámetro con barras laterales de refuerzo. En el centro, hay una escalera de acero con rellanos principales e intermedios.

La parte superior de la torre de acero consta de ocho pilares principales dispuestos en un octágono regular de 11,9 metros de diámetro que también incluye arriostramientos. Además, la estructura de acero incorpora las vigas auxiliares del piso, una cubierta y ventanas. El tanque de acero se colocó en la zona entre los pilares.

Descripción de la reconstrucción

Los ocho pilares de acero principales existentes se conservaron, incluyendo el arriostramiento diagonal intermedio desde el piso inferior al 4º. Todos los elementos de acero existentes fueron quitados desde el 4º piso hasta arriba.

Se agregaron nuevos pilares sobre los existentes desde el 4º piso hasta la altura de la cubierta. Entre el piso 4º y 5º, los pilares están inclinados hacia afuera desde el centro, mientras que los pilares desde el piso 5º hasta el nivel de la cubierta son verticales.

La estructura existente restante se complementa con un centro de comunicación en el espacio del eje que consta de ocho pilares conectados por arriostramientos horizontales y diagonales. El centro de comunicaciones tiene un plano de planta rectangular (5,26 m x 2,78 m) que se extiende desde el sótano hasta la parte inferior del 6º piso (la plataforma de observación).

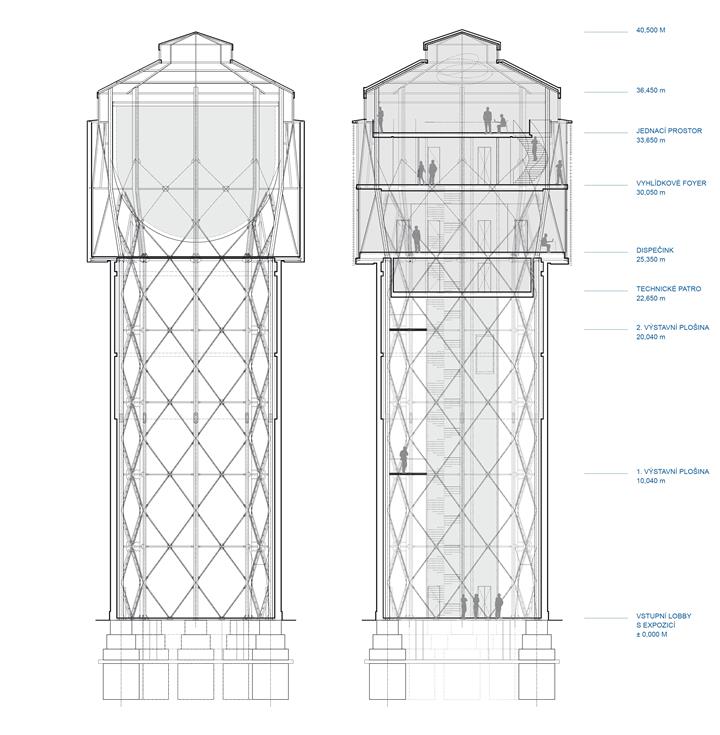

Se crearon dos nuevos pisos completos (el 2º y 3º) dentro del eje de la torre. Sobre el eje en la zona del tanque del edificio anterior, se agregaron dos pisos completos (el 4º y 5º piso) y un piso parcial (el 6º).

Los pisos horizontales desde el 2º actúan como pórticos rígidos fijados al núcleo y a los pilares principales. Los pisos individuales tienen una forma circular, que incluye los pisos del eje de 11 m de diámetro y los pisos de los tanques anteriores de 14,5 m de diámetro.

El 6º piso superior incluye alféizares empotrados con ventanas panorámicas cubiertas por un techo cónico con una claraboya. La estructura de soporte de la cubierta y la claraboya consisten en vigas radiales simétricas y vigas de acero circunferenciales.
