在 RSTAB 中一个非常受欢迎的模块是混凝土设计模块。它包含了许多实用功能，例如钢筋混凝土构件挠度验算的限值功能。根据规范规范，截面未开裂和开裂的状态（状态 I/状态 II）都被计算在内。那么这些软件是否可以用于您的工作中呢？一起来了解更多吧！

Subnavigation

变形分析

总数： 5

混凝土设计 | 变形验算 | 产品特性

钢筋混凝土面的变形分析（例如开裂和开裂（状态 II））采用近似法（例如变形分析按照 EN 1992-1-1 中 7.4.3 节）
裂缝之间的混凝土受拉刚化方法（受拉刚化效应）
选择考虑徐变和收缩影响

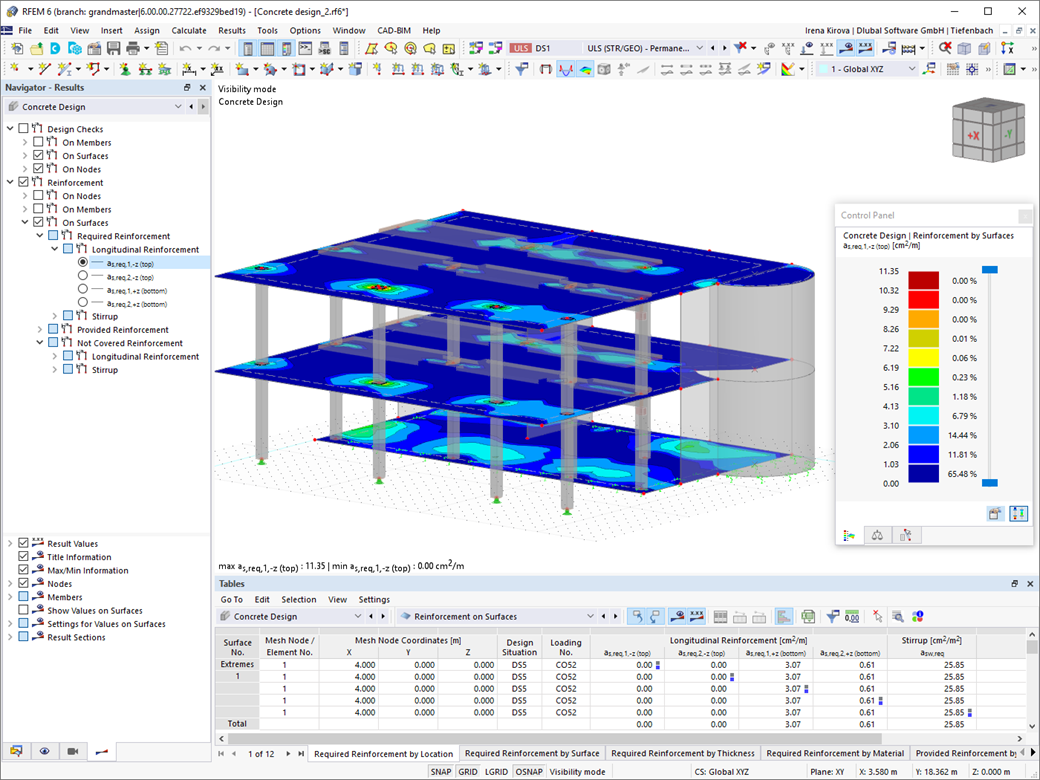

在 RFEM 中集成了计算结果的图形输出，例如钢筋混凝土板的变形和挠度
在详细对话框中清除数值结果显示
结果完整集成在 RFEM 计算书中

混凝土设计 | 变形验算 | 输入

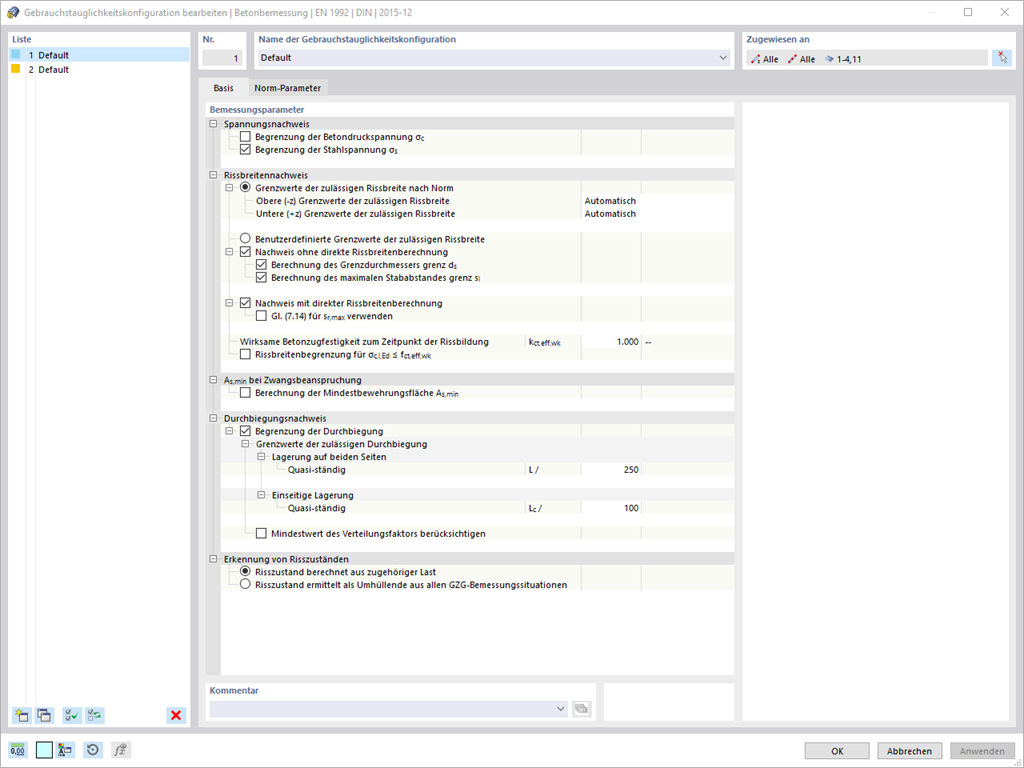

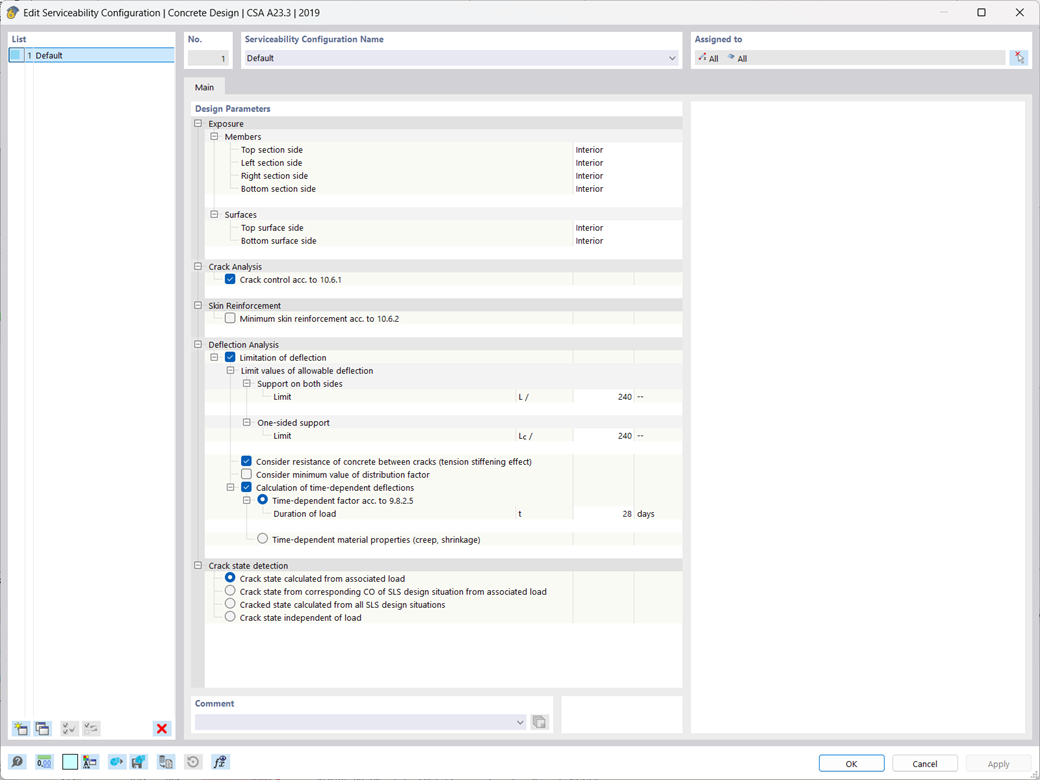

您是否在寻找变形计算的软件？在正常使用极限状态配置中激活该选项。您还可以在上面的对话框中控制是否考虑长期效应（徐变和收缩）和裂缝之间的受拉刚度。徐变系数和收缩应变通过给定的输入参数进行计算，或者用户可以单独定义。

此外，可以为每个结构构件单独指定变形极限值。最大值变形定义为容许极限值。此外，用户还需要指定在设计验算中使用未变形还是变形后的系统。

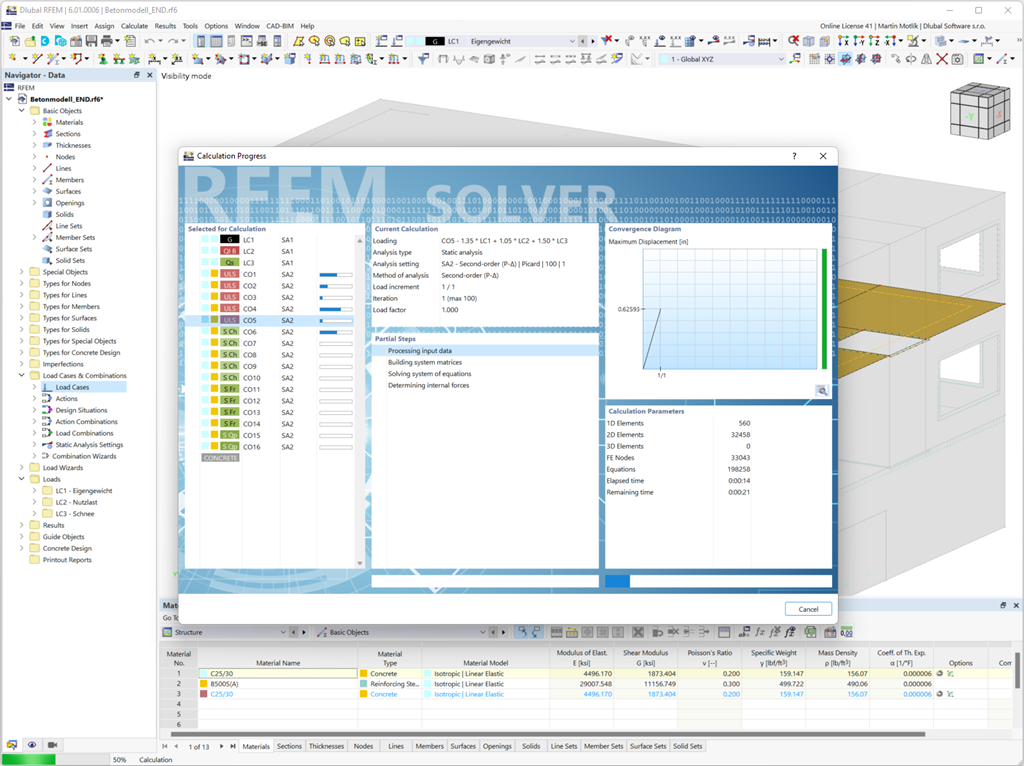

混凝土设计 | Punching | 设计

在 RFEM 中有两种选择。其中冲切荷载可以确定为单个荷载（柱/节点/节点支座）以及沿截面平滑或未平滑的剪力分布。也可以用户自定义。

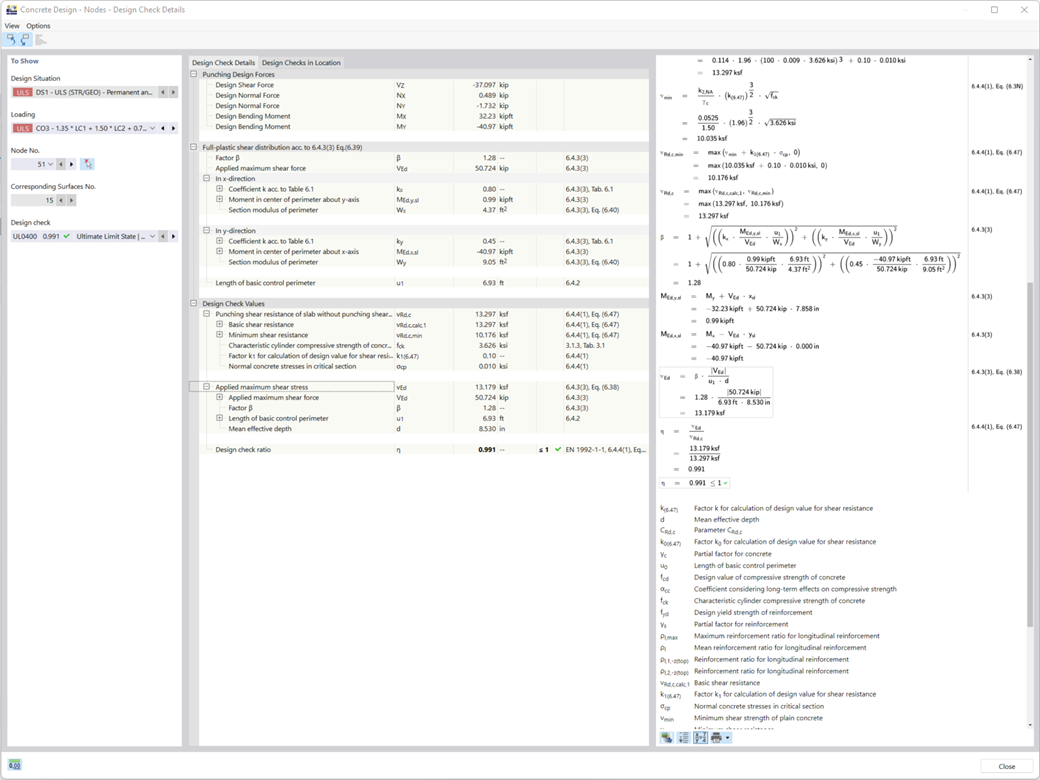

计算没有冲切钢筋的冲切承载力设计利用率作为设计准则，程序将为您提供相应的结果。如果超过冲切钢筋承载力而不配置冲切钢筋，程序将为您确定所需的冲切钢筋和纵向钢筋。

混凝土设计 | 变形验算 | 设计

在规范中已经定义了近似方法（例如，根据7.4.3，EN 1992-1-1或ACI 318-19进行变形计算），这是您进行变形计算时所需的。这些方法会根据现有的临界状态，计算有限元中的所谓有效刚度，区分为开裂和未开裂。然后通过再次进行FEM计算，使用这些有效刚度来确定变形。

对于计算有限元的有效刚度，请考虑钢筋混凝土截面。根据从RFEM中得到的使用期限状态的内力，您可以将钢筋混凝土截面分类为“开裂”或“未开裂”。在此过程中，您是否考虑了裂缝之间混凝土的协同作用？在这种情况下，可以通过一个分配系数实现（例如根据方程 7.19，EN 1992-1-1或ACI 318-19）。混凝土的材料行为在压缩和拉伸区域内——直至达到混凝土拉伸强度——被设定为线性弹性。对于使用期限状态，此方法足够精确。

在“截面层面”计算有效刚度时，您直接考虑了蠕变和收缩。在这种近似方法中，您无需考虑由于蠕变和收缩对静不定系统的影响（例如，全约束系统中的收缩应变引起的拉力不会被计算，需另行考虑）。综上所述，变形计算分两步进行：
