Posouzení železobetonových konstrukcí
}
Analytický výpočet deformací
Posouzení železobetonových konstrukcí | Posouzení deformací | Funkce
- Výpočty deformací železobetonových ploch bez trhlin / porušených trhlinami (stav II) při uplatnění aproximačních metod z návrhových norem (např. výpočet deformací podle 7.4.3 EN 1992-1-1)
- Tahové zpevnění betonu mezi trhlinami
- Možnost zohlednit dotvarování a smršťování
- Grafické výsledky integrované v programu RFEM, například využití mezních hodnot nebo deformace a průhyby
- Přehledné numerické zobrazení výsledků v dialogu detailů
- Úplná integrace výsledků do tiskového protokolu programu RFEM
Posouzení železobetonových konstrukcí | Posouzení deformací | Vstupní údaje

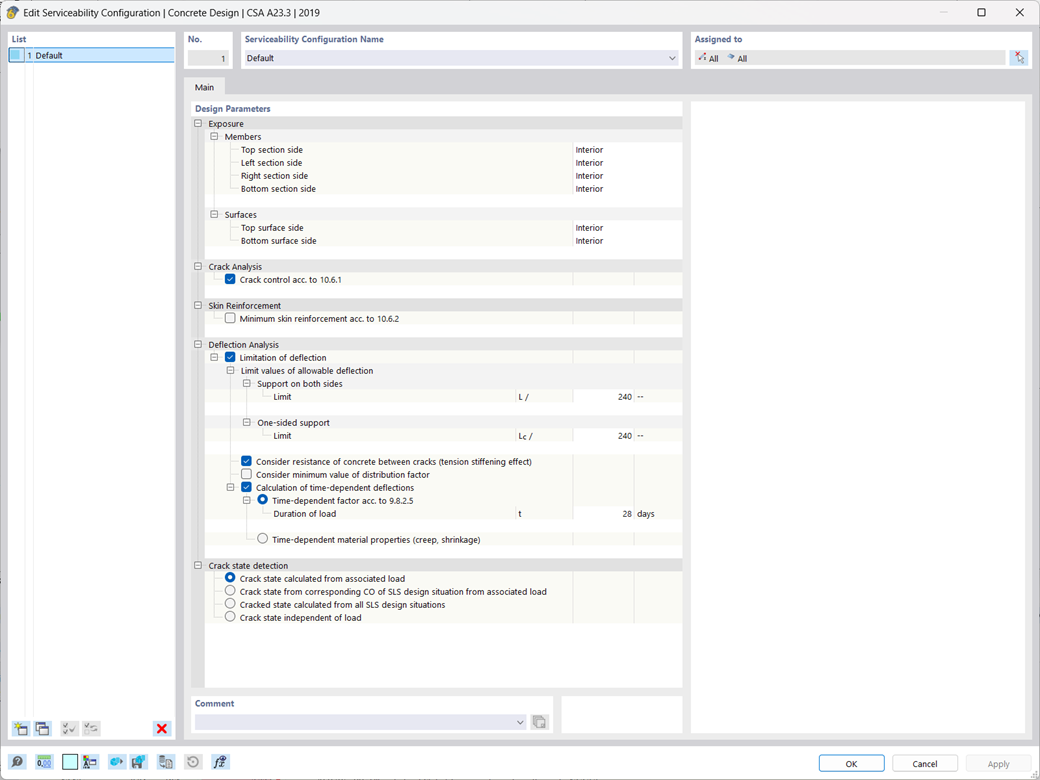

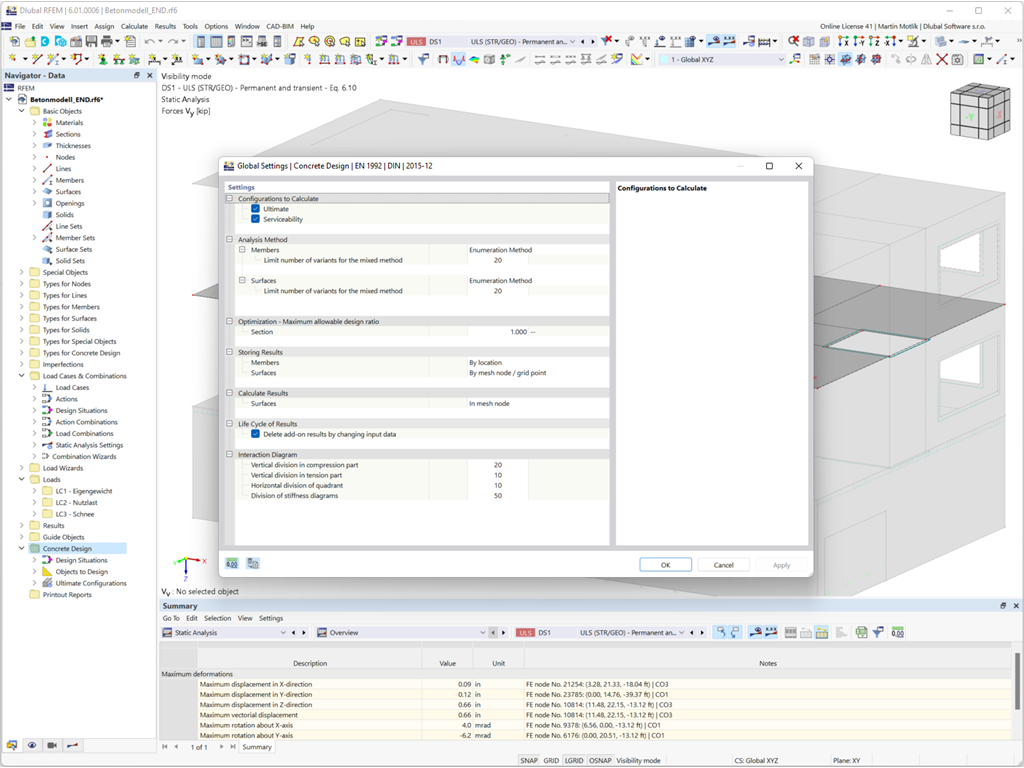

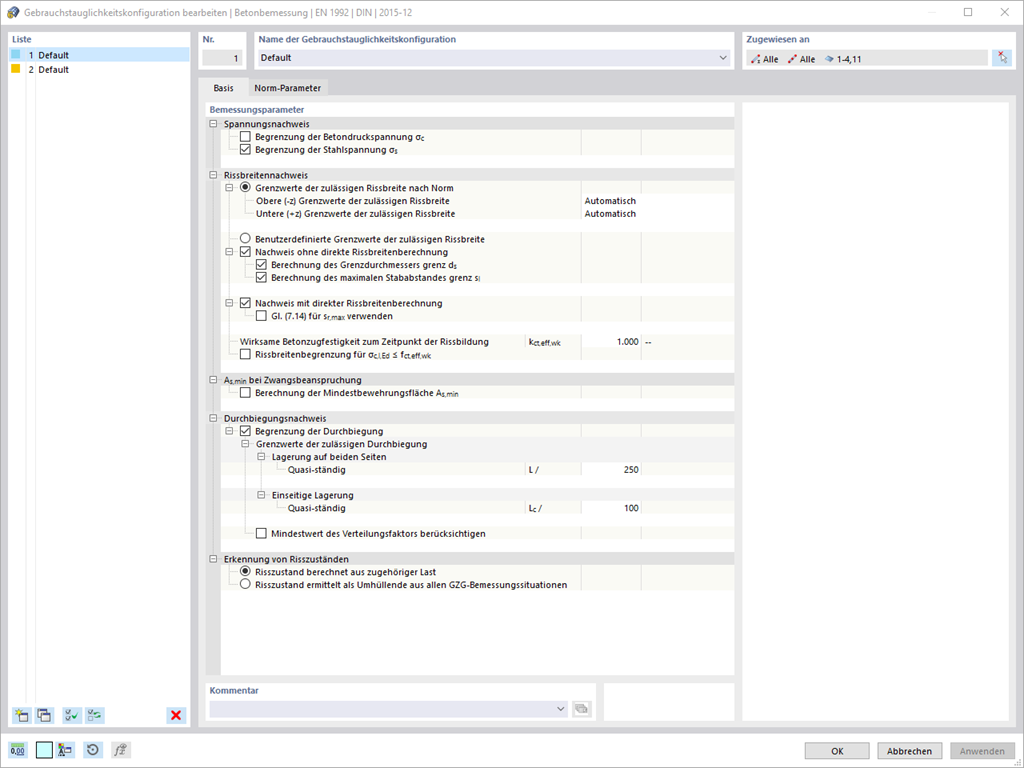

Hledáte, kde spočítat deformace? Mezní stav použitelnosti naleznete v konfiguracích, kde jej lze také aktivovat. Ve výše uvedeném dialogu můžete také zohlednit dlouhodobé vlivy (dotvarování a smršťování) a tahové zpevnění mezi trhlinami. Součinitel dotvarování a poměrné smršťování můžete definovat samostatně nebo na základě zadaných parametrů.
Dále zde můžete nastavit mezní hodnoty deformací individuálně pro jednotlivé konstrukční prvky. Jako dovolená mezní hodnota se přitom definuje maximální deformace. Dále je třeba určit, zda chcete spočtené deformace vztahovat k nedeformované nebo deformované konstrukci.
Posouzení železobetonových konstrukcí | Protlačení | Posouzení
V programu RFEM máte dvě možnosti. Zatížení na protlačení lze jednak stanovit z osamělého zatížení (od sloupu / zatížení / uzlové podpory) a na základě vyhlazeného nebo nevyhlazeného průběhu smykové síly po kritickém obvodu. Jednak ho můžete stanovit sami jako uživatelé.

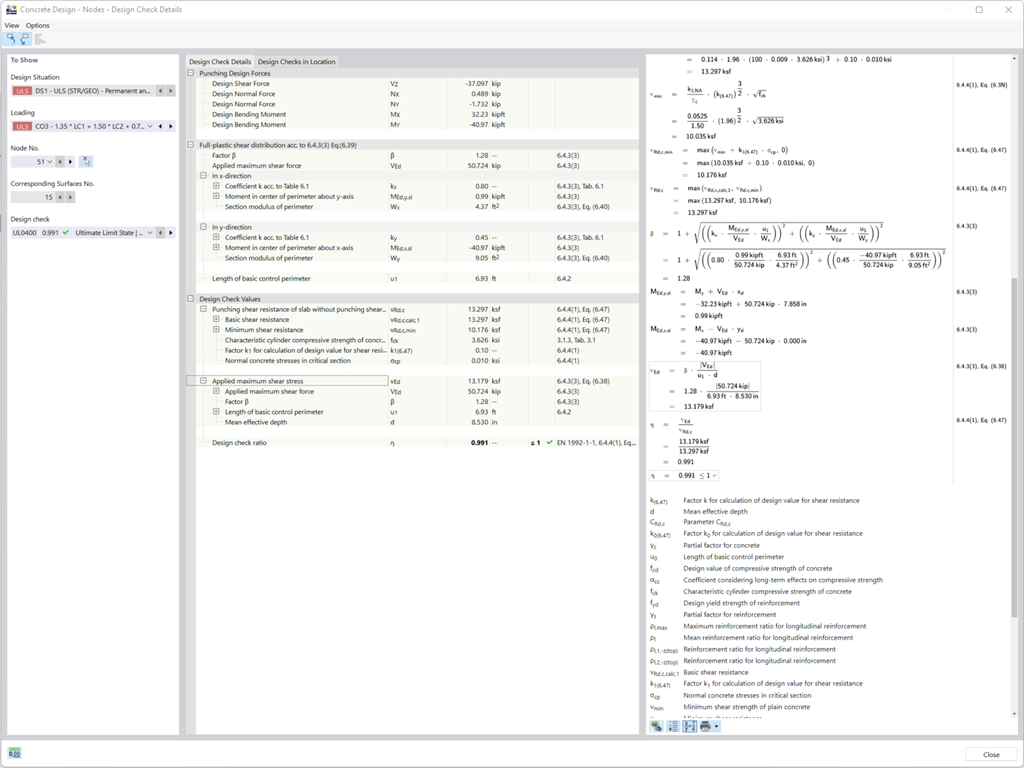

Jako kritérium posouzení se spočítá využití únosnosti ve smyku při protlačení bez smykové výztuže a program zobrazí příslušný výsledek. Pokud se únosnost ve smyku při protlačení překročí bez smykové výztuže, stanoví program nutnou smykovou výztuž a také nutnou podélnou výztuž.
Posouzení železobetonových konstrukcí | Posouzení deformací | Návrh
Normy stanovují aproximační metody (např. výpočet deformací podle EN 1992-1-1, 7.4.3 nebo ACI 318-19), které potřebujete pro výpočet deformací. S jejich pomocí se stanoví takzvané účinné tuhosti konečných prvků ve stavu bez trhlin a s trhlinami. Tyto účinné tuhosti vám pak slouží pro výpočet deformací metodou konečných prvků.
Pro výpočet účinných tuhostí konečných prvků použijte vyztužený betonový průřez. Na základě vnitřních sil pro mezní stav použitelnosti určených programem RFEM program klasifikuje železobetonový průřez jako „s trhlinami“ nebo „bez trhlin“. Zohledňujete přitom spolupůsobení betonu mezi trhlinami? V takovém případě můžete použít rozdělovací součinitel (například podle EN 1992-1-1, rovnice 7.19 nebo ACI 318-19). Materiálové charakteristiky betonu v oblasti tlaku a tahu přitom uvažujte jako lineárně pružné, a to až k dosažení pevnosti betonu v tahu. Tím se zajistí dostatečná přesnost pro posouzení mezního stavu použitelnosti.
Dotvarování a smršťování zohledníte přímo ve výpočtu účinné tuhosti betonu na „úrovni průřezu“. Vliv dotvarování a smršťování u staticky neurčitých konstrukcí při tomto aproximačním výpočtu nezohledňujte (například tahové síly způsobené smršťováním u oboustranně vetknutých konstrukcí nelze určit, a proto se musí zohlednit jiným způsobem). Stručně řečeno probíhá výpočet deformací ve dvou krocích:
- Výpočet účinných tuhostí železobetonového průřezu za předpokladu lineárně pružného chování betonu
- Výpočet deformací za použití účinných tuhostí MKP
.png?mw=1040&hash=f2775fde24cb0da7bdf4058a5296a8ec65495da8)
Posouzení železobetonových konstrukcí | Posouzení deformací | Výsledky

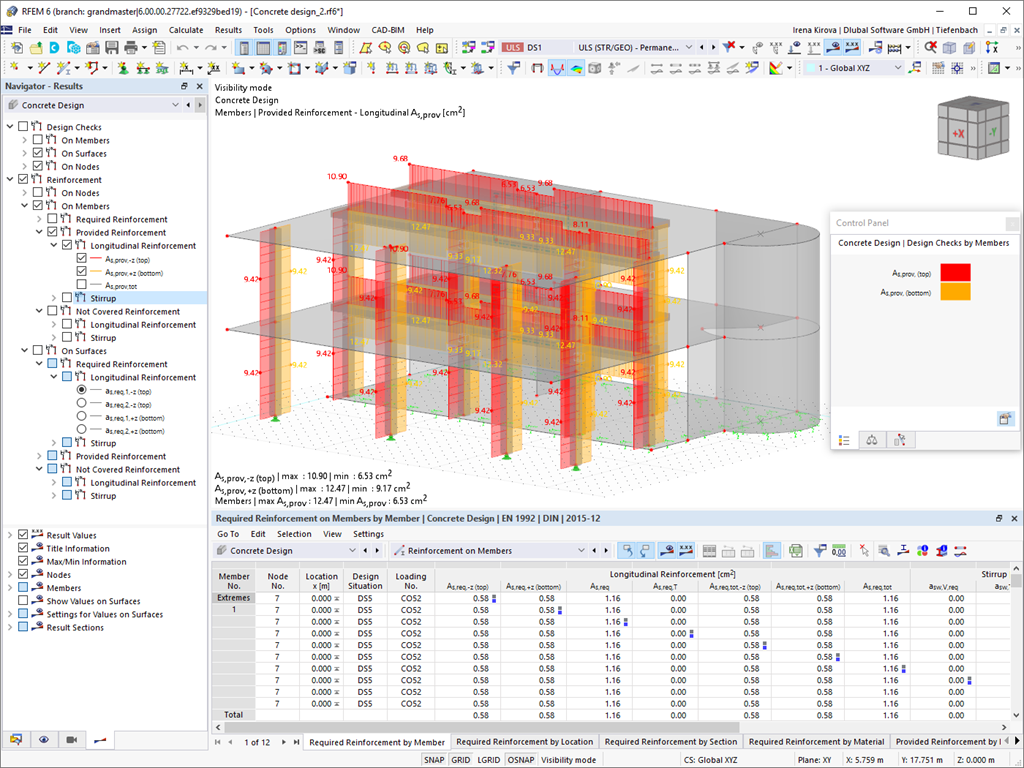

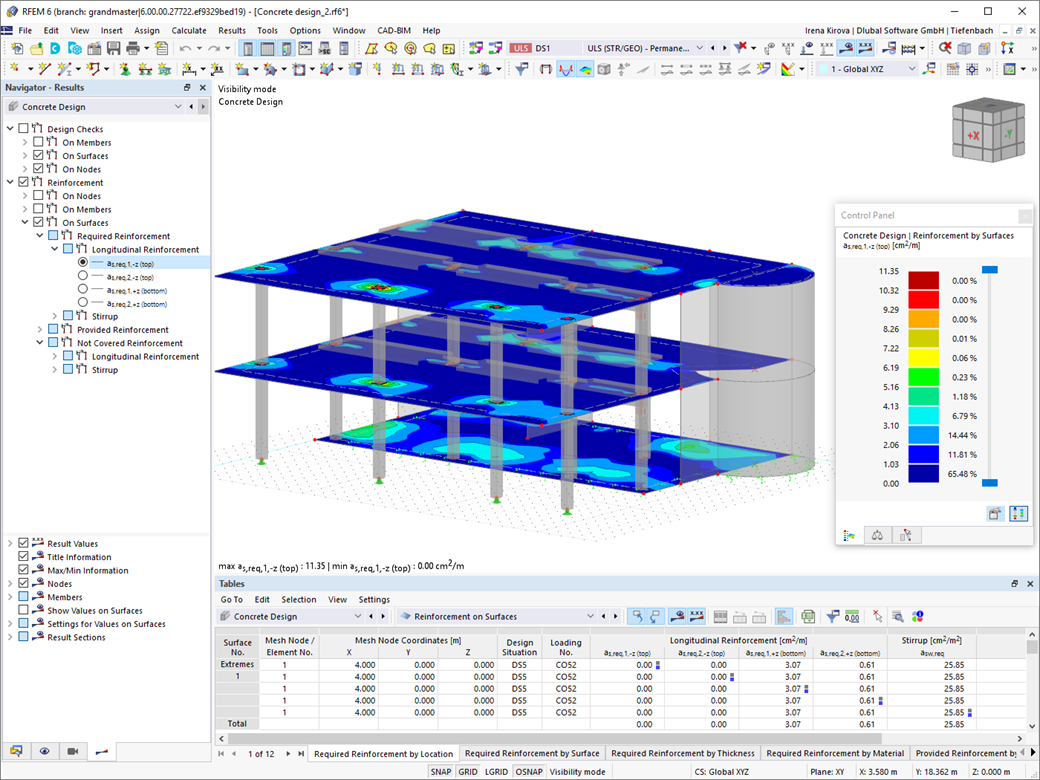

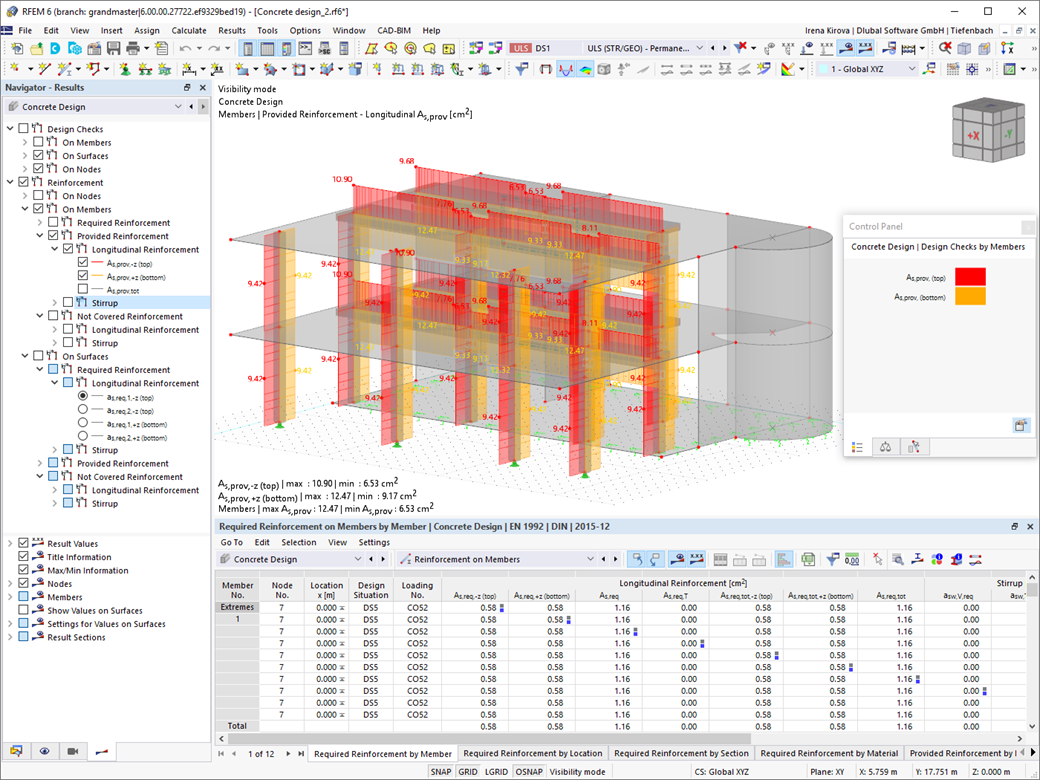

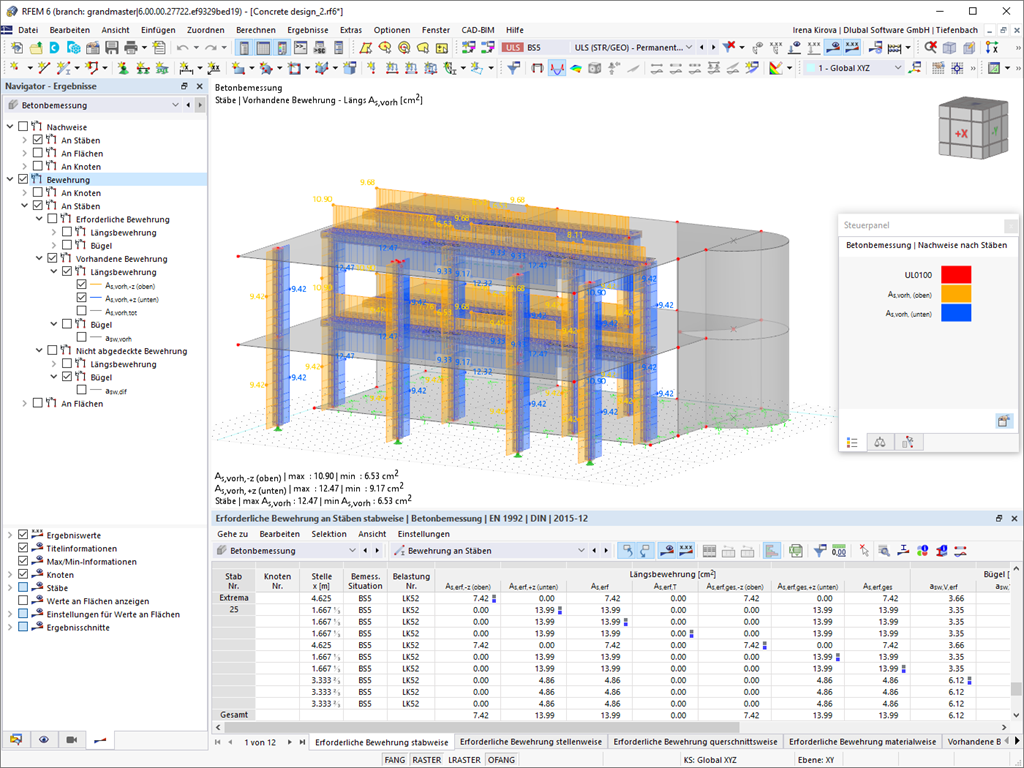

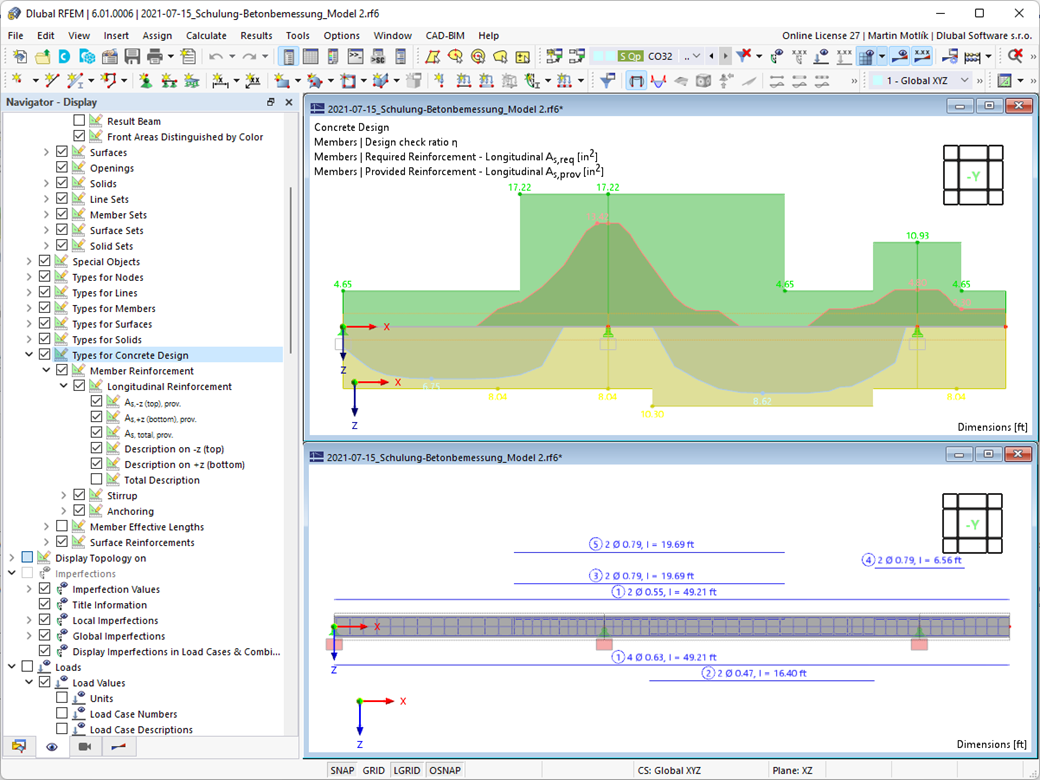

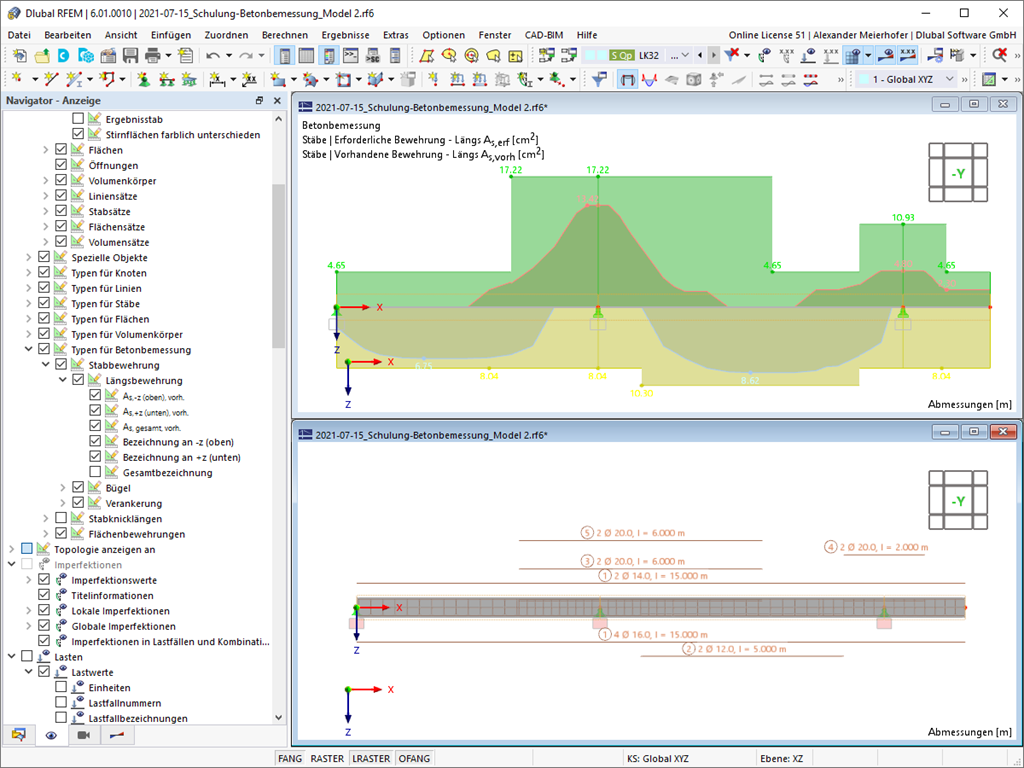

Provedli jste posouzení úspěšně? Nyní se výsledky posouzení deformací zobrazí v přehledných tabulkách resp. detailních dialozích s informačním textem. Program vám srozumitelným způsobem poskytne všechny mezivýsledky. Přitom vám grafické znázornění využití a deformací v programu RFEM poskytuje rychlý přehled o kritických oblastech.

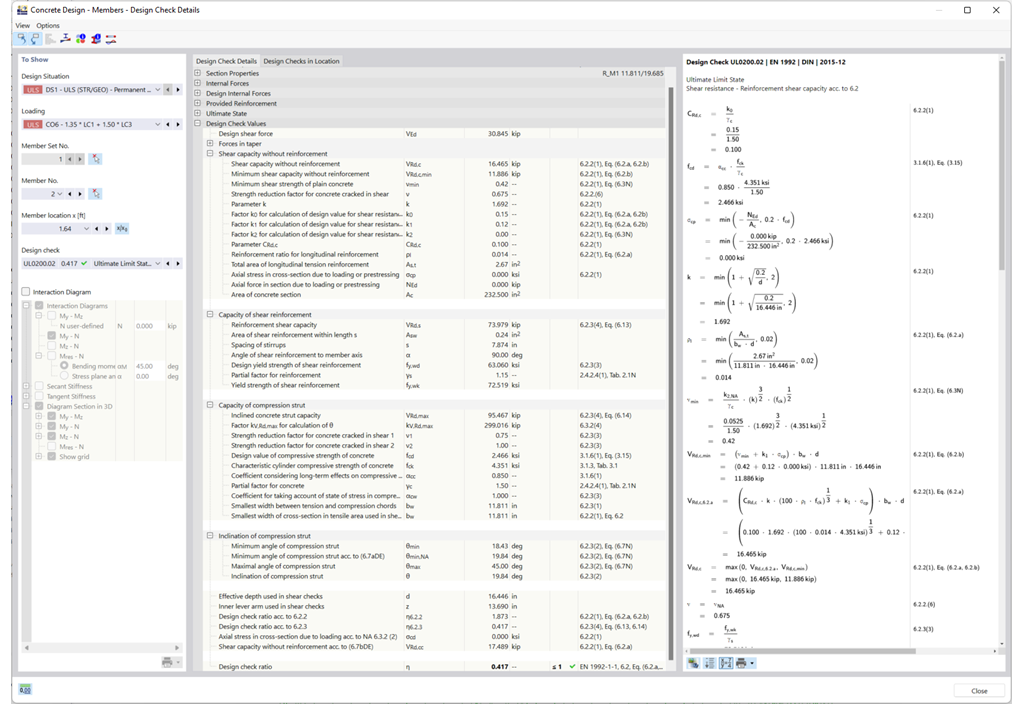

Díky zobrazení výsledků posouzení se všemi mezivýsledky lze výpočet do nejmenších detailů sledovat a zkontrolovat. Výsledky můžete kompletně začlenit do výstupního protokolu programu RFEM a zajistit si tak přehlednou dokumentaci statického posouzení.
.png?mw=200&hash=ceabdac71454991b172d1a40faa3844b9a756ff1)
