Projektowanie konstrukcji betonowych
}
Analiza odkształceń
Projektowanie konstrukcji betonowych | Analizy odkształceń | Funkcje
- Analiza deformacji powierzchni żelbetowych bez zarysowań lub z rysami (stan II) z zastosowaniem metody aproksymacyjnej (np. analiza deformacji według ACI 318-19, 24.3.2.5 lub EN 1992-1-1, kl. 7.4.3)
- Usztywnienie przy rozciąganiu betonu między rysami
- Opcjonalne uwzględnienie pełzania i skurczu
- Zintegrowane z programem RFEM graficzne przedstawienie wyników, takich jak np. odkształcenie lub ugięcie płyty płaskiej
- Przejrzyste wyświetlanie wyników numerycznych w oknie dialogowym szczegółu
- Pełna integracja wyników z protokołem wydruku programu RFEM
Projektowanie konstrukcji betonowych | Analizy odkształceń | Wprowadzanie danych

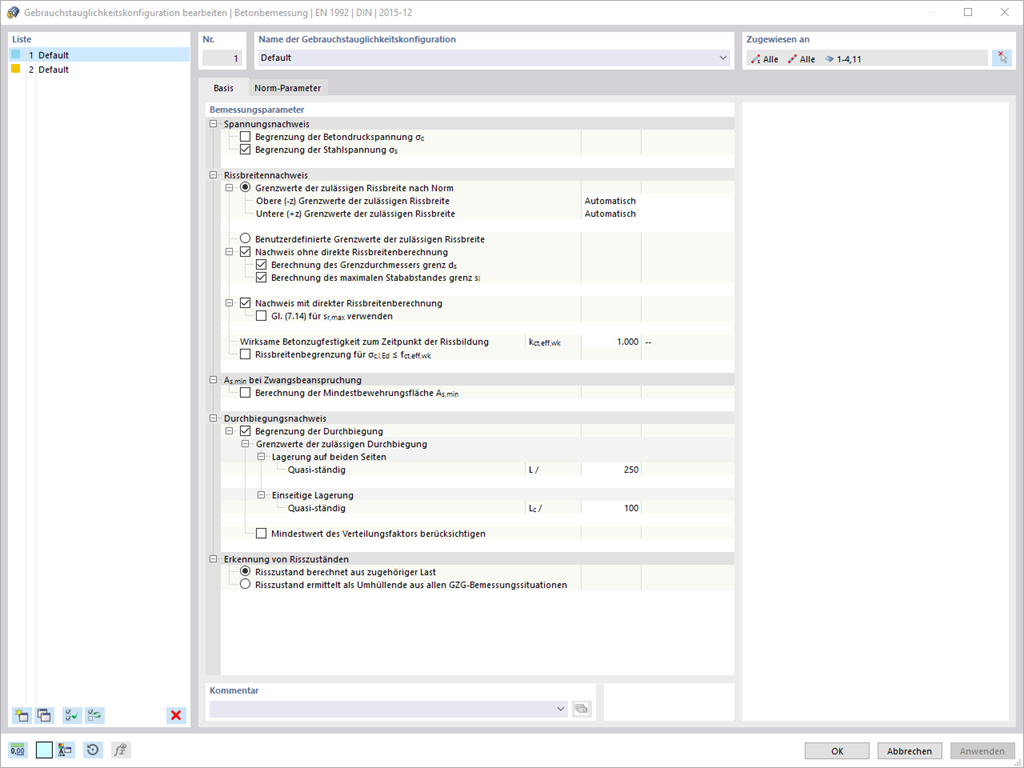

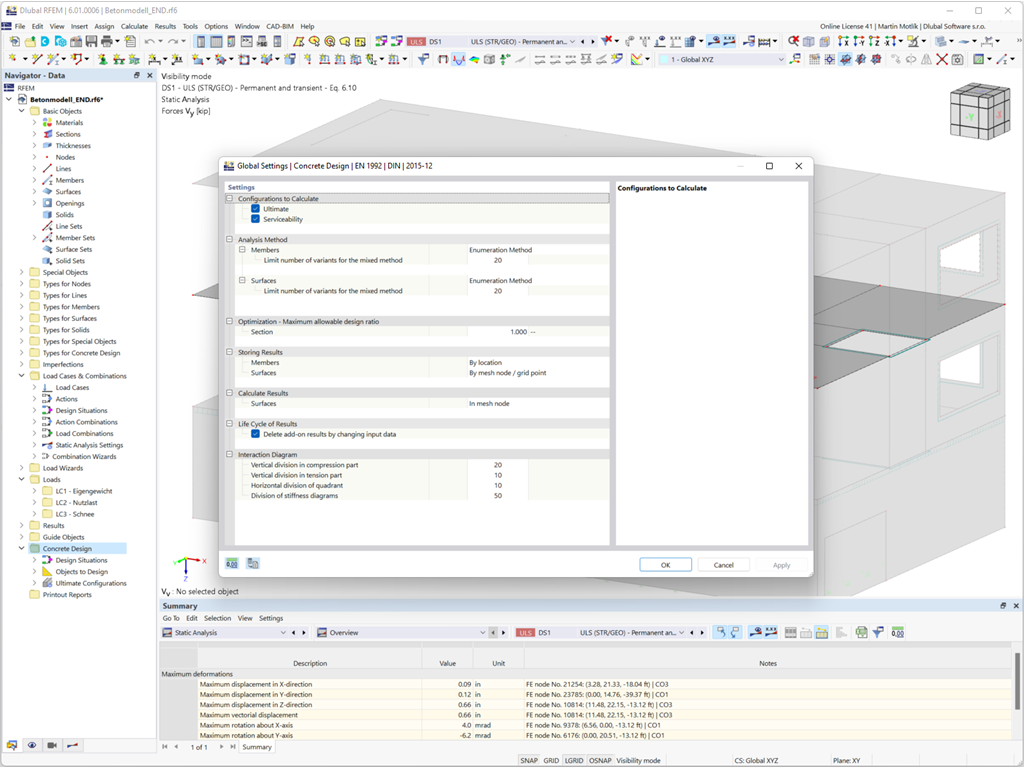

Szukasz obliczeń odkształceń? Należy sprawdzić konfigurację stanu granicznego użytkowalności, w której można ją aktywować. W powyższym oknie dialogowym można również kontrolować uwzględnienie efektów długotrwałych (pełzanie i skurcz) oraz usztywnienie przy rozciąganiu między rysami. Współczynnik pełzania i odkształcenie skurczowe są obliczane przy użyciu określonych parametrów wejściowych lub można je zdefiniować indywidualnie.
Ponadto można określić wartość graniczną deformacji osobno dla każdego elementu konstrukcyjnego. Maksymalna odkształcenie jest definiowane jako dopuszczalna wartość graniczna. Dodatkowo należy określić, czy do kontroli obliczeń ma zostać użyty układ nieodkształcony czy odkształcony.
Projektowanie konstrukcji betonowych | Przebicie | obliczenia

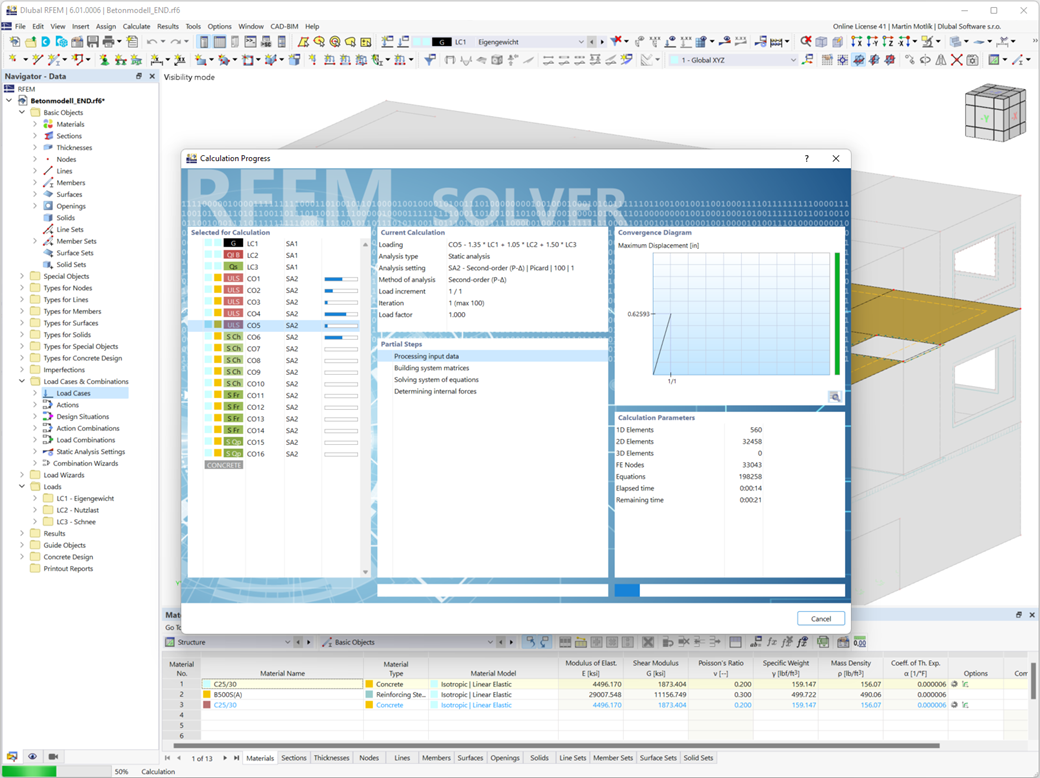

W programie RFEM są dwie możliwości. Z jednej strony, można określić obciążenie przebijające na podstawie pojedynczego obciążenia (ze słupa/obciążenia/podpory węzłowej) oraz wygładzonego lub niewygładzonego rozkładu siły tnącej wzdłuż obwodu kontrolnego. Z drugiej strony można je zdefiniować jako zdefiniowane przez użytkownika.
Jeżeli jako kryterium obliczeniowe zostanie obliczony stopień wykorzystania nośności na przebicie bez zbrojenia na przebicie, program poda odpowiedni wynik. W przypadku przekroczenia wytrzymałości na ścinanie bez zbrojenia na przebicie program automatycznie określa wymagane zbrojenie na przebicie oraz wymagane zbrojenie podłużne.
Projektowanie konstrukcji betonowych | Analizy odkształceń | Obliczenia
W normach zostały już określone metody przybliżone (np. obliczanie odkształceń według 7.4.3, EN 1992-1-1 lub ACI 318-19), które są potrzebne do obliczania odkształceń. W ramach tych metod skuteczne sztywności w elementach skończonych są obliczane zgodnie z istniejącym stanem granicznym pęknięty / niepęknięty. Na podstawie tych skutecznych sztywności określa się następnie odkształcenia poprzez ponowne obliczenie MES.
Dla obliczenia skutecznych sztywności elementów skończonych rozważ zbrojony przekrój betonowy. Na podstawie określonych wielkości siłowych dla stanu granicznego użytkowalności z RFEM klasyfikujesz przekrój żelbetowy jako "pęknięty" lub "niepęknięty". Uwzględniasz przy tym współudział betonu między rysami? W takim przypadku dokonuje się tego za pomocą współczynnika rozkładu (np. według równania 7.19, EN 1992-1-1 lub ACI 318-19). Zachowanie materiałowe betonu zakładasz jako liniowo-sprężyste w zakresie ściskania i rozciągania – aż do osiągnięcia wytrzymałości betonu na rozciąganie. Dla stanu granicznego użytkowalności takie podejście jest wystarczająco dokładne.
Uwzględniasz pełzanie i skurcz bezpośrednio przy określaniu skutecznych sztywności na "poziomie przekroju". Wpływu skurczu i pełzania w systemach statycznie niewyznaczalnych nie musisz uwzględniać w tej metodzie przybliżonej (np. siły rozciągające wynikające z odkształceń skurczowych w systemach zamocowanych pełne są nieobliczane i muszą być rozpatrzone oddzielnie). Podsumowując, obliczenie odkształceń przebiega w dwóch krokach:
- Obliczenie skutecznych sztywności przekroju żelbetowego przy założeniach liniowo-sprężystych
- Obliczenie odkształcenia przy użyciu skutecznych sztywności z MES
.png?mw=1040&hash=f2775fde24cb0da7bdf4058a5296a8ec65495da8)

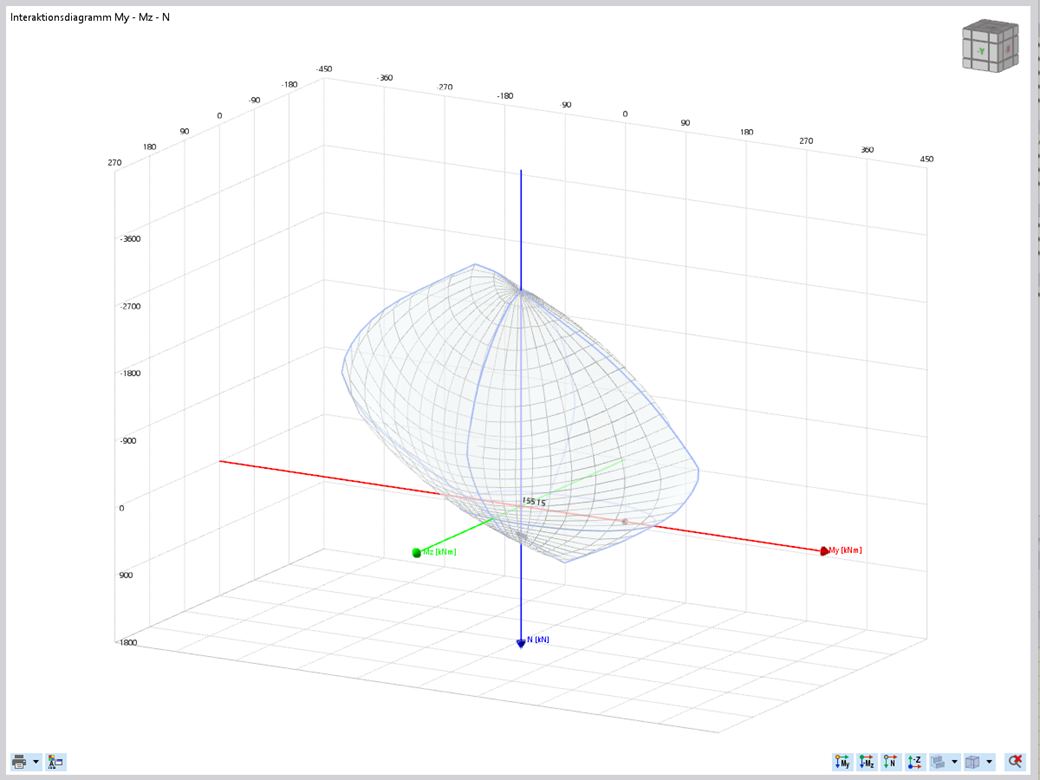

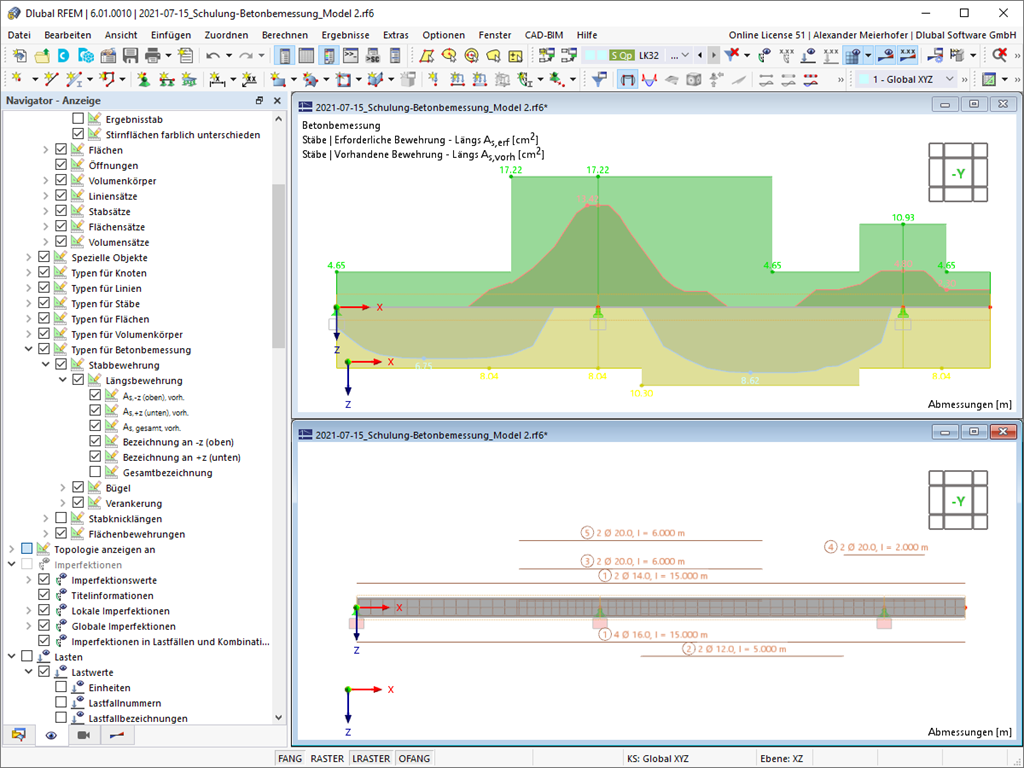

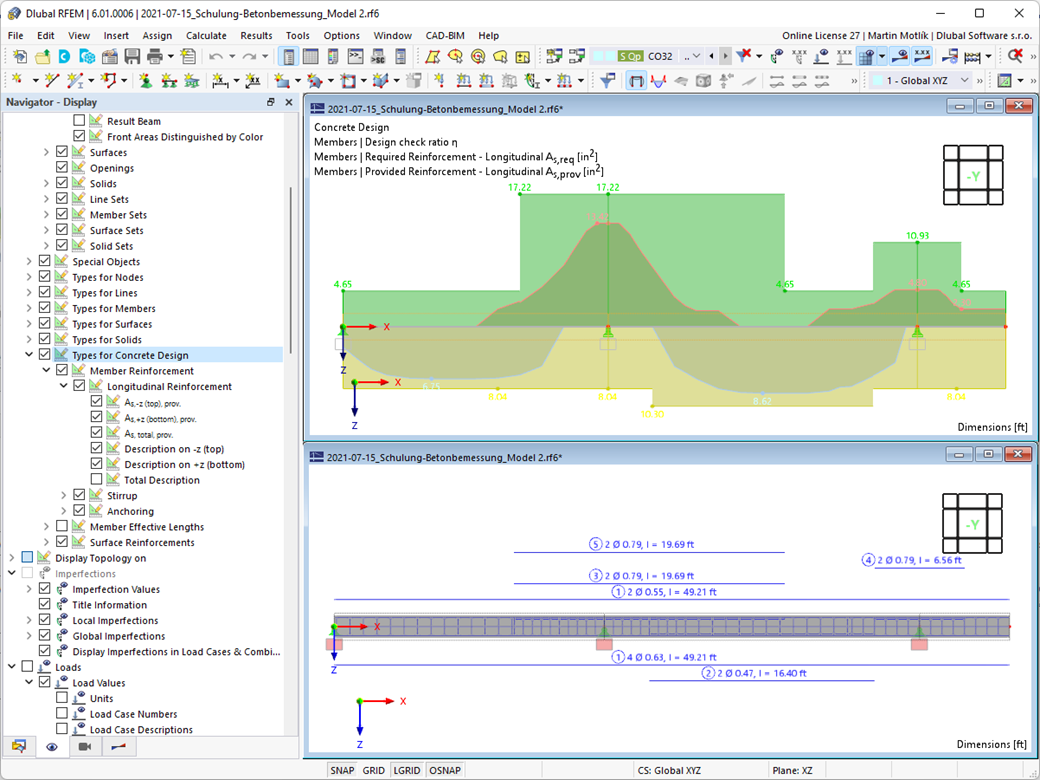

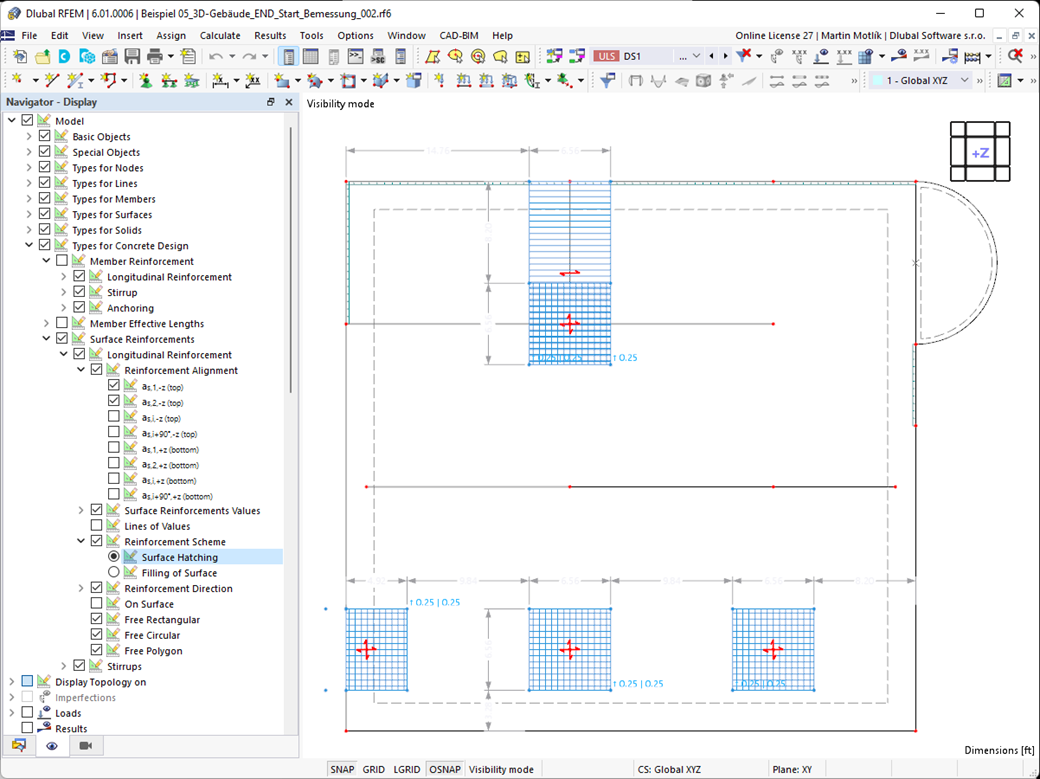

Projektowanie konstrukcji betonowych | Analizy odkształceń | Wyniki

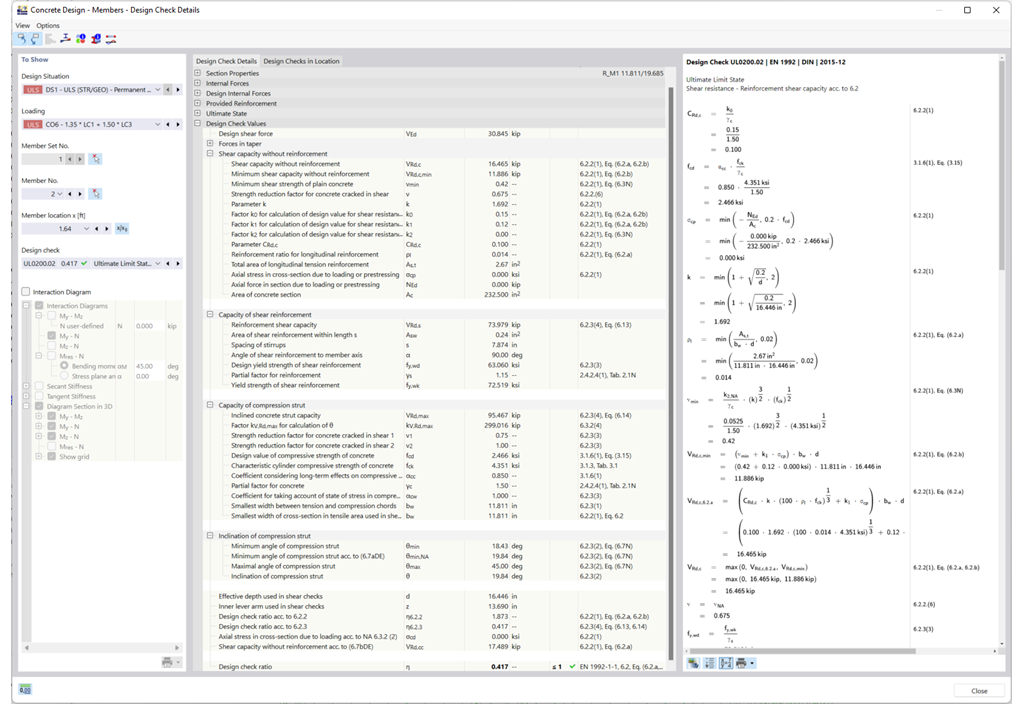

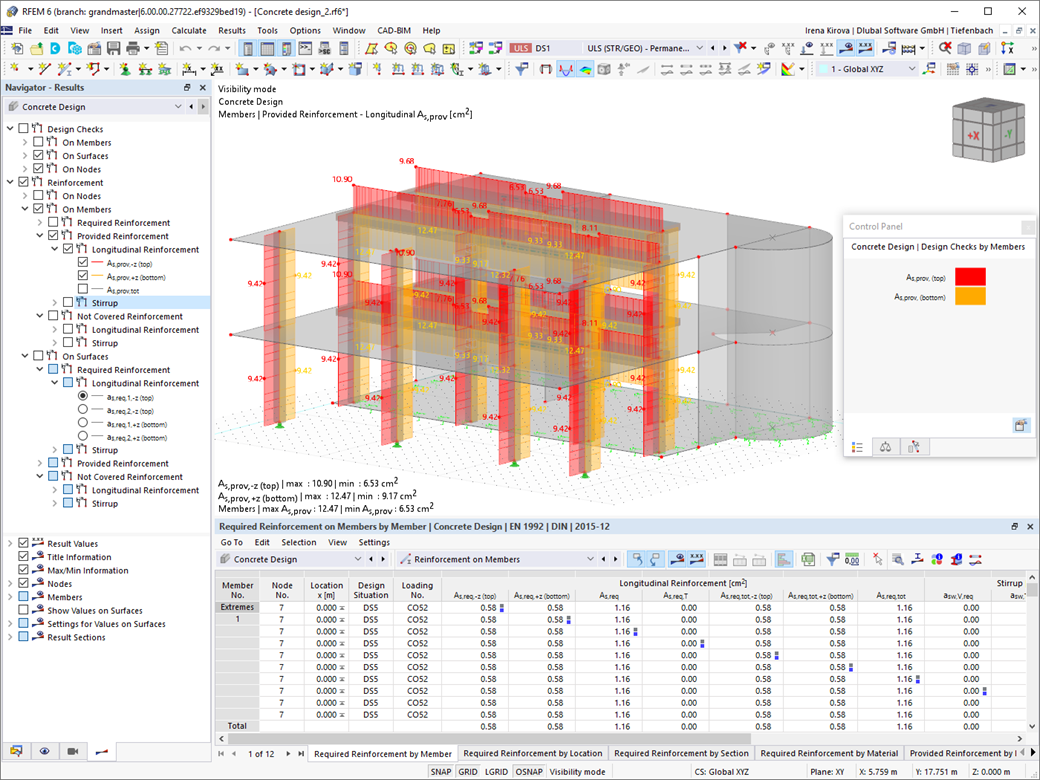

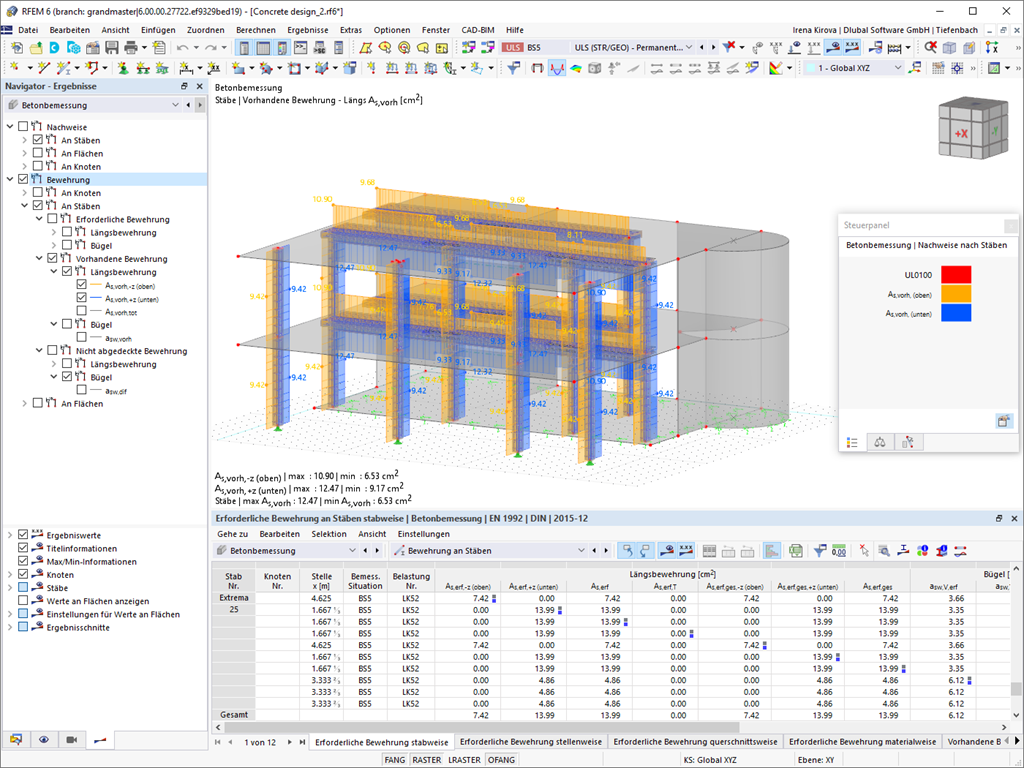

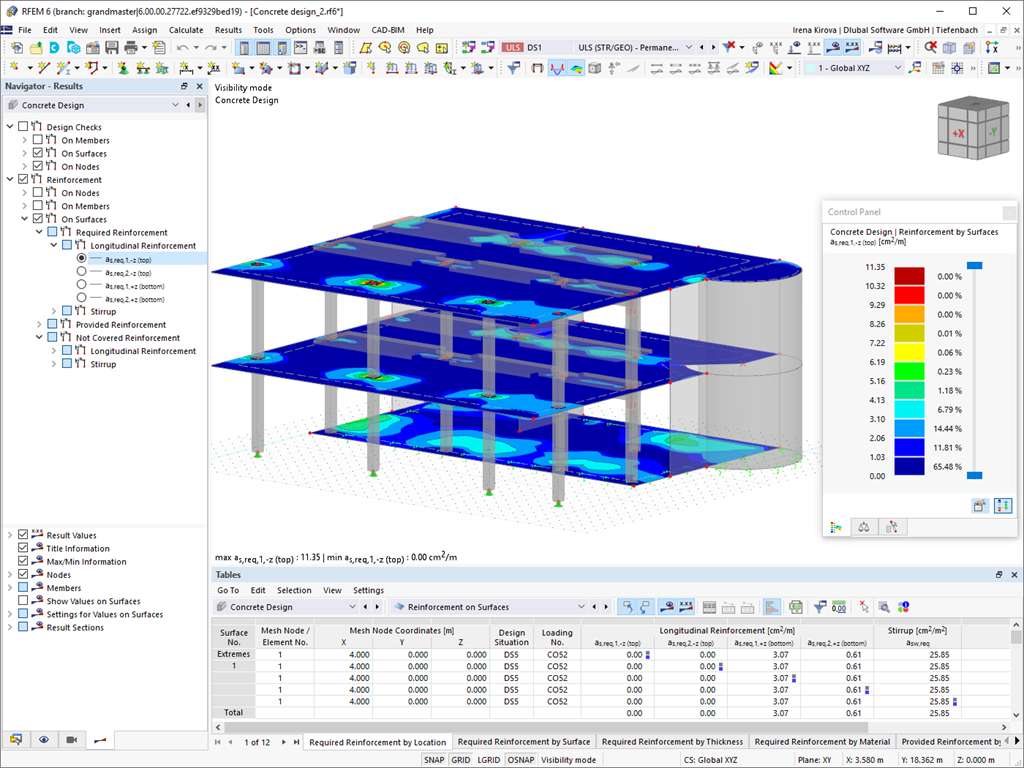

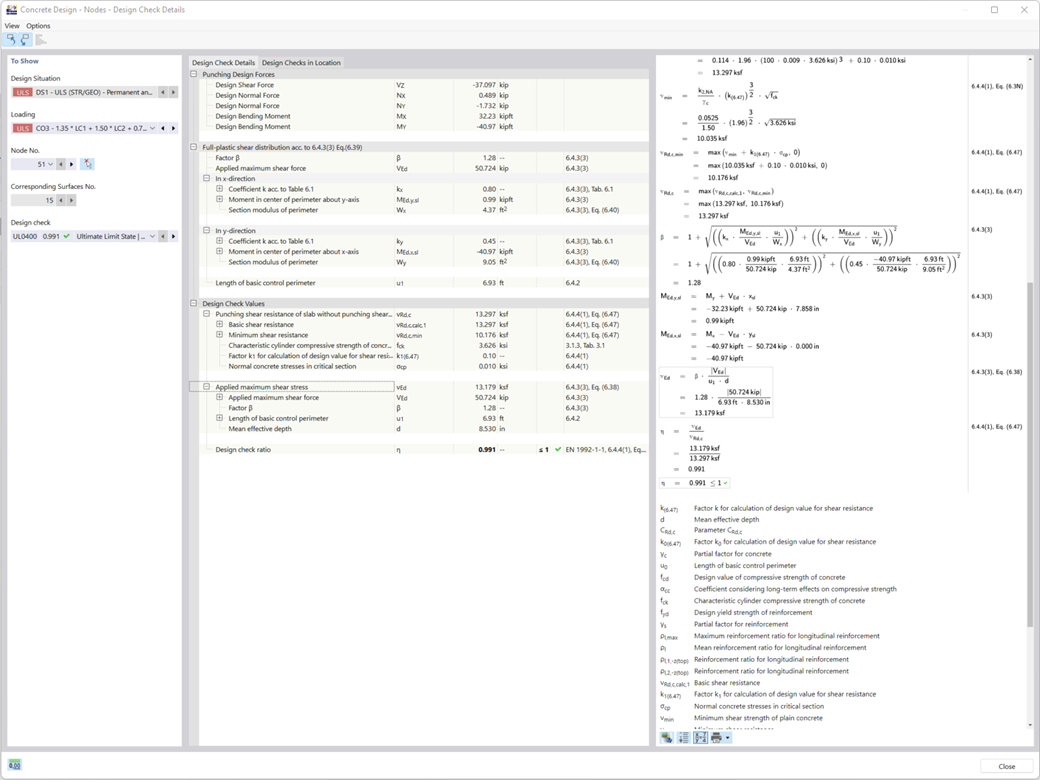

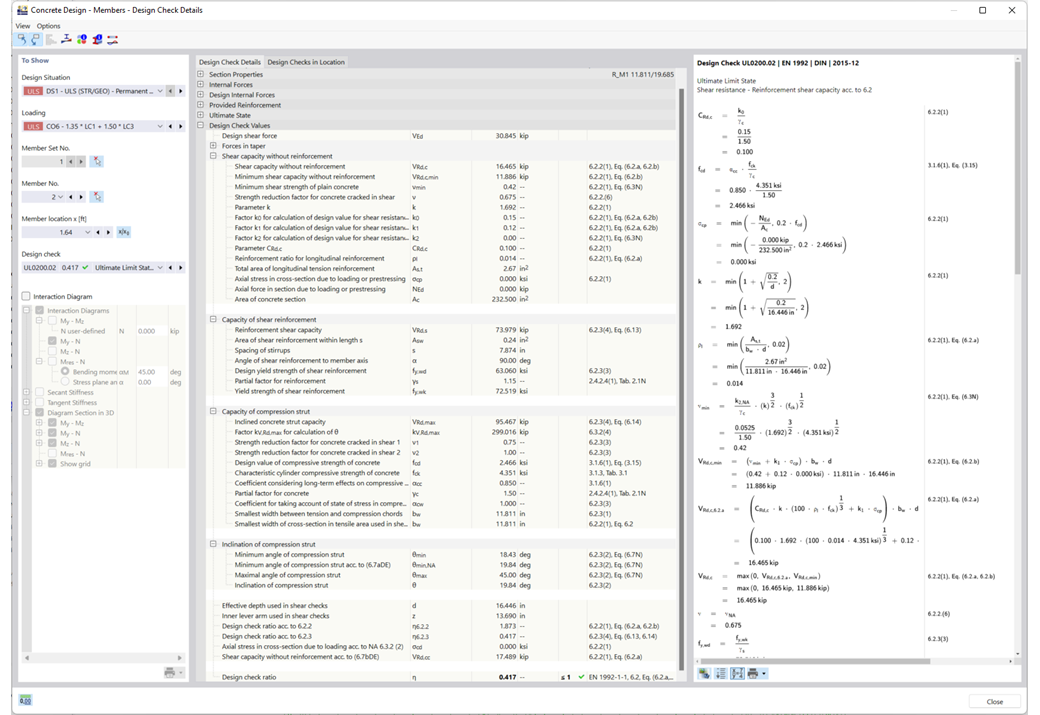

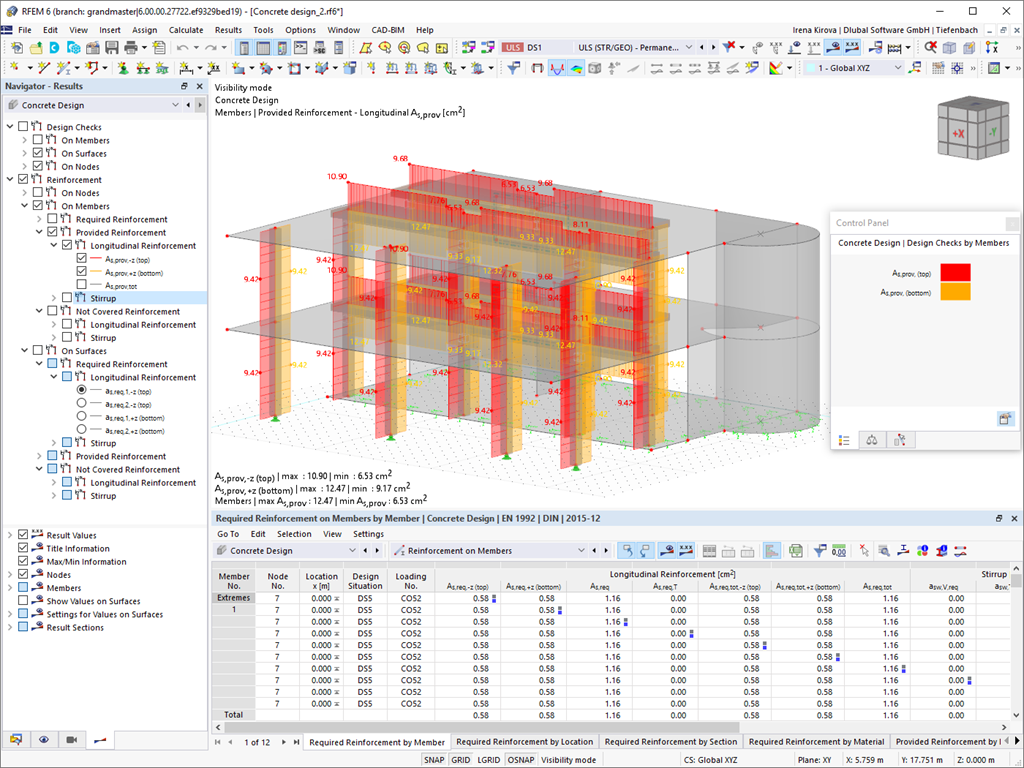

Czy obliczenia zostały przeprowadzone pomyślnie? Wyniki analizy odkształceń są teraz wyświetlane w przejrzyście ułożonych tabelach wyników lub w szczegółowych oknach dialogowych z tekstem informacyjnym. Program wyświetla w zrozumiały sposób wszystkie wartości pośrednie. Graficzne przedstawienie stopni wykorzystania i odkształceń w programie RFEM umożliwia szybki przegląd obszarów krytycznych.
Dzięki wynikom kontroli obliczeń wraz z wszystkimi wynikami pośrednimi można śledzić obliczenia aż do najmniejszego szczegółu. Dzięki pełnej integracji wyników w protokole wydruku programu RFEM, użytkownik otrzymuje weryfikowalne obliczenia konstrukcyjne.
.png?mw=200&hash=ceabdac71454991b172d1a40faa3844b9a756ff1)
