Verifica calcestruzzo per RSTAB 9 | Spostamento generalizzato

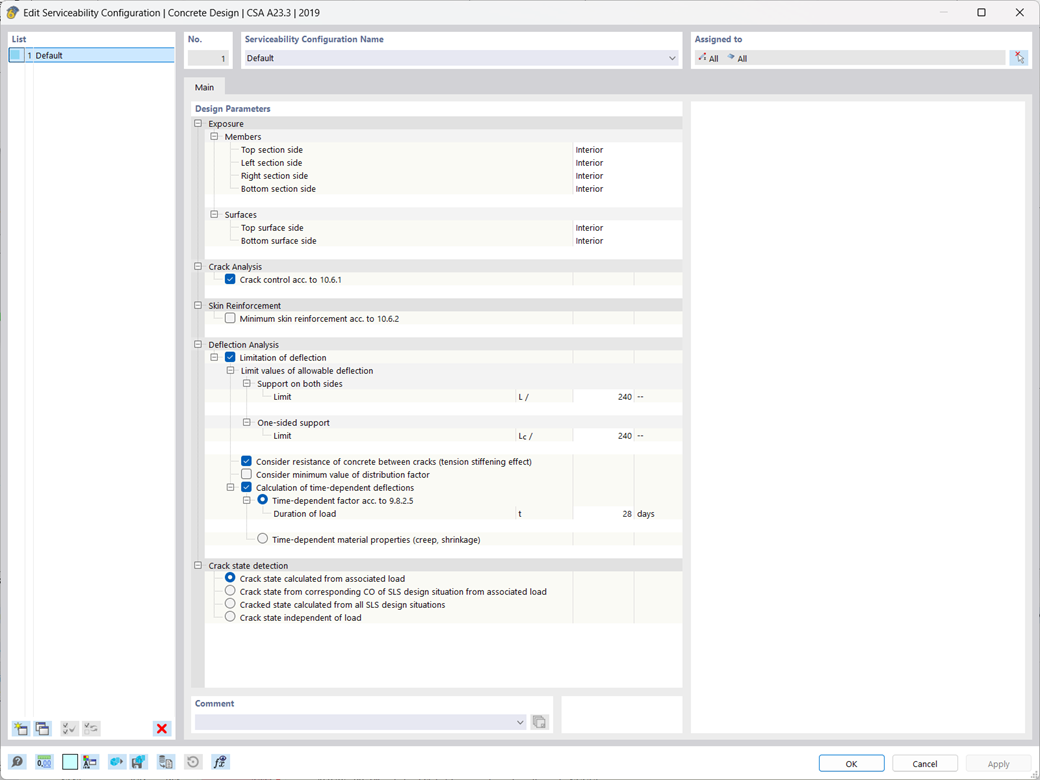

Stai cercando un calcolo degli spostamenti generalizzati? Guarda nella configurazione dello stato limite di esercizio, dove può essere attivato. È anche possibile controllare la considerazione degli effetti a lungo termine (viscosità e ritiro) e l'irrigidimento a trazione tra le fessure nella finestra di dialogo sopra. Il coefficiente di viscosità e la deformazione da ritiro sono calcolati utilizzando i parametri di input specificati o possono essere definiti individualmente.

Inoltre, è possibile specificare il valore limite di deformazione individualmente per ogni componente strutturale. Il valore limite ammissibile è definito dallo spostamento generalizzato massimo. Inoltre, è necessario specificare se si desidera utilizzare il sistema non deformato o deformato per la verifica.

Nelle norme sono già stabiliti metodi approssimativi (ad esempio, calcolo delle deformazioni secondo 7.4.3, EN 1992-1-1 o ACI 318-19) che sono necessari per il calcolo delle deformazioni. In questo contesto, le cosiddette rigidezze efficaci vengono calcolate negli elementi finiti in base allo stato limite presente, che sia fessurato o non fessurato. Con queste rigidezze efficaci, si determinano successivamente le deformazioni attraverso un'ulteriore analisi FEM.

Considerare per il calcolo delle rigidezze efficaci degli elementi finiti la sezione trasversale in calcestruzzo armato. In base agli sforzi interni determinati per lo stato limite di esercizio da RFEM, si classifica la sezione in calcestruzzo armato come "fessurata" o "non fessurata". Si considera l'interazione del calcestruzzo tra le fessure? In questo caso, ciò avviene tramite un coefficiente di distribuzione (ad esempio, secondo l'equazione 7.19, EN 1992-1-1 o ACI 318-19). Il comportamento del materiale per il calcestruzzo viene assunto come lineare-elastico sia in compressione che in trazione fino al raggiungimento della resistenza a trazione del calcestruzzo. Per lo stato limite di esercizio, questo procedimento è sufficientemente accurato.

Si considerano il creep e il ritiro direttamente nella determinazione delle rigidezze efficaci a livello di "sezione trasversale". L'influenza del ritiro e del creep nei sistemi staticamente indeterminati non deve essere considerata in questo metodo approssimativo (ad esempio, non vengono determinati e devono essere considerati separatamente gli sforzi di trazione derivanti dalla deformazione di ritiro in sistemi incastrati su tutti i lati). In sintesi, il calcolo delle deformazioni avviene in due passaggi:

• Calcolo delle rigidezze efficaci della sezione in calcestruzzo armato sotto assunzioni lineari-elastiche
• Calcolo della deformazione utilizzando le rigidezze efficaci con FEM
