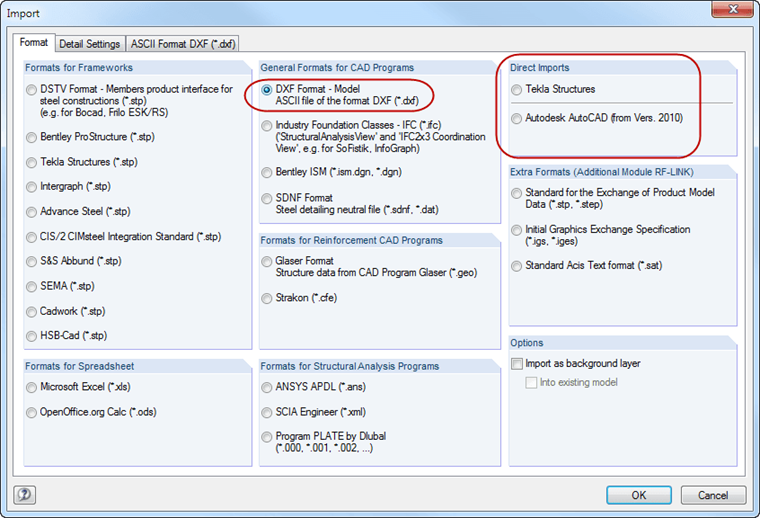

例如可以从 AutoCAD 导入 DXF 文件。
DXF 文件的线也在 RFEM 中生成为线。 因此，几何图形可以完全通过导入创建。 然后可以将导入的对象用作面边界或杆件轴进行建模。
还可以选择直接导入。 在手册中的接口说明中介绍了与 Tekla Structures 和 Autodesk AutoCAD Revit 的接口。 在更新报告中提供了每个版本支持的接口/程序版本的列表。 为此，必须始终检查第一个版本（例如 RFEM 5-20-01 ）的更新报告。
有关接口和面向 BIM 的规划的详细信息，请参见我们的网站建筑信息模型 (BIM) 。
此外，已经有许多关于 BIM 的网络课堂，您可以在我们的网站上观看。
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
产品功能
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
常见问题和解答 (FAQ)
您有单柱截面或带角度的墙需要进行冲切验算吗？
没问题。 在 RFEM 6 中，您不仅可以对矩形和圆形截面，还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时，用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大，比如大于 20%，则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%，则可能出现局部失稳现象（例如单个构件屈曲）。
此外，模态相关系数还可以用于，例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小（例如<20%），则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中，该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
