Czy można zaimportować rysunki CAD do programu RFEM i przekonwertować rysunek na model z programu RFEM?

Odpowiedź

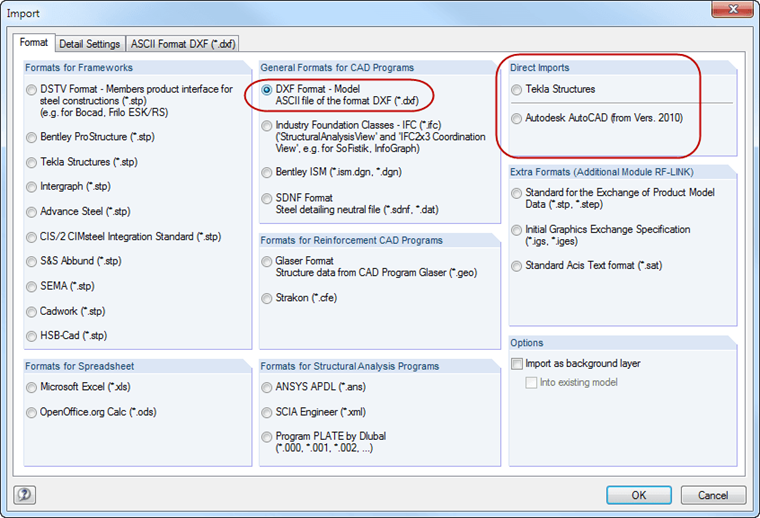

Na przykład Importowanie plików DXF Z programu AutoCAD jest możliwe.

Linie w pliku DXF są również generowane w RFEM w postaci linii. Geometria może zostać utworzona w całości przez import. Zaimportowane linie można następnie wykorzystać do modelowania jako granice powierzchni lub osie pręta.

Istnieje również opcja bezpośredniego importu. Opisy interfejsów z Tekla Structures i Autodesk AutoCAD Revit są dostępne w podręcznikach w sekcji Interfejsy. Lista obsługiwanych interfejsów/wersji programu znajduje się w raportach aktualizacji dla każdej wersji. W tym celu należy zawsze sprawdzić w raporcie z pierwszej wersji (np RFEM 5-20- 01).

Szczegółowy przegląd interfejsów oraz planowanie zorientowane na BIM można znaleźć na naszej stronie internetowej Modelowanie informacji o budynku (BIM) .

Ponadto istnieje już wiele webinarów na temat BIM, które można obejrzeć na naszej stronie jako wideo.

Słowa kluczowe

CAD BIM Import Eksportuj
