Lze modely nebo výkresy vytvořené v CAD systému importovat do programu RFEM?

Odpověď

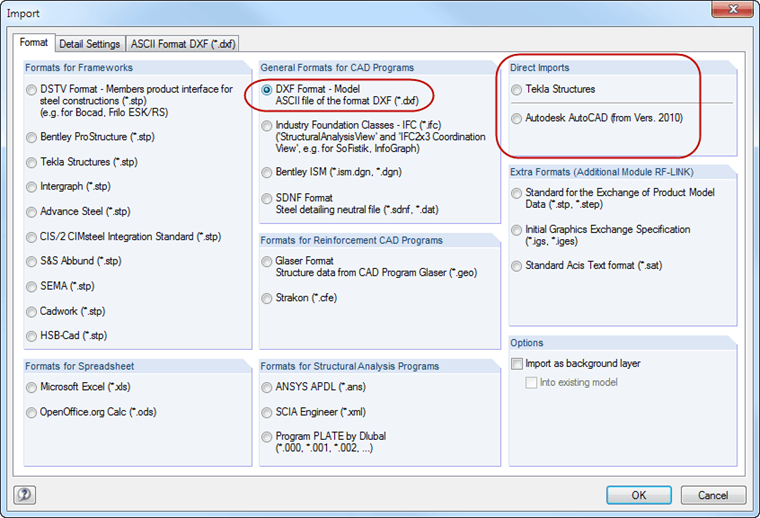

Data z CAD systémů lze do RFEMu importovat různým způsobem. Nejčastěji se pro import 2D i 3D podkladů používá formát DXF. Linie ze souboru DXF se do RFEMu přenesou jako linie, které následně mohou být použity jako ohraničení ploch, osy prutů atd. Funkci importu dat najdeme v nabídce [Soubor > Importovat...]. Pro import je možné nastaveit další parametry.@#$_BR_$#@Další možností, jak v RFEMu využít data z CAD systému, je vložit DXF hladinu (podobě jako referenční výkres). Tímto způsobem se data nenačítají jako součást modelu, ale jsou přitom k dispozici při vytváření modelu a je možné je kdykoli vypnout. Vložení DXF hladiny provedeme příkazem z nabídky [Vložit > DXF hladiny...].
