Import von CAD-Zeichnungen in RFEM

Wie kann ich eine CAD-Zeichnung in RFEM importieren und daraus ein RFEM-Modell erzeugen?


Antwort:

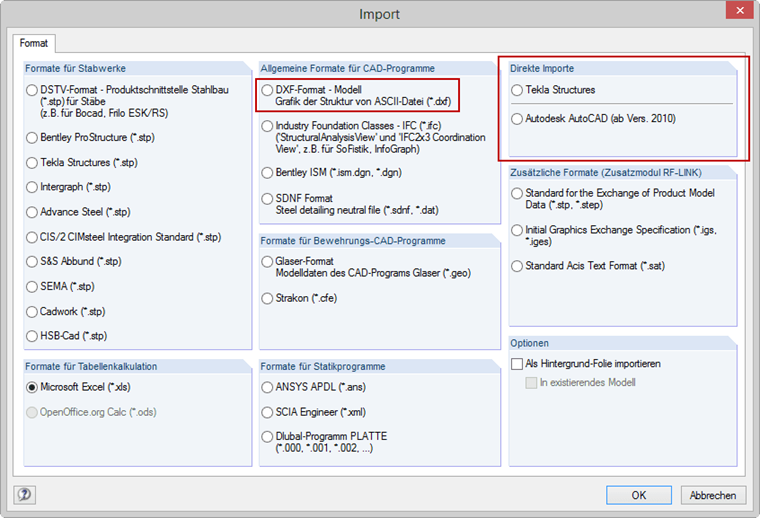

Der Import von DXF-Dateien z. B. aus AutoCAD ist möglich.

Linien der DXF-Datei werden ebenfalls als Linien in RFEM erzeugt. Somit kann die Geometrie komplett durch den Import entstehen. Die importierten Linien können dann zur Modellierung als Flächengrenzen oder Stabachsen benutzt werden.

Es besteht auch die Möglichkeit eines direkten Imports. Die Beschreibungen der Schnittstellen mit Tekla Structures und Autodesk AutoCAD Revit sind bei den Handbüchern unter den Schnittstellen verfügbar.


Eine Liste der Unterstützen Schnittstellen/Programmversionen wird für jede Version in den Updateberichten gelistet.

Hierfür ist immer der Updatebericht der ersten Version zu überprüfen (z.B. RFEM 5-20-01).

Eine detaillierte Übersicht zu den Schnittstellen und zur BIM orientierten Planung gibt es auf unserer Webseite Building Information Modeling (BIM).

Außerdem gibt es bereits zahlreiche Webinare zum Thema BIM, welche auf unserer Webseite als Video angeschaut werden können.
