如何确定墙端的拉杆(加固荷载)是最好的?

回答

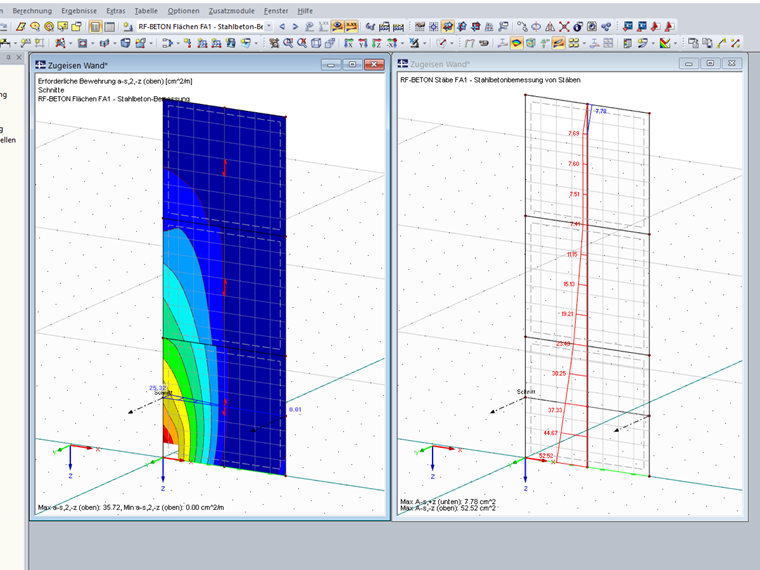

您可以在RF-CONCRETE Surfaces中设计墙的末端(在过渡到天花板)。 这样就得出了所需的钢筋数量[cm²/m]。

作为替代方案,您可以将结果梁插入到区域中的区域中,并在壁中施加主导的拉力,从而将结果面内力积分到这些区域中的杆件内力中。 在这种情况下,需要注意在积分区域内对有限元网格进行细化。 在我们的知识库中的技术文章中也介绍了该过程,您可以在下面的链接中找到该文章

然后,可以在RF-CONCRETE杆件中使用杆件内力(基本上来自面)设计结果梁(在这种情况下为拉力)。 这样就可以在一个定义的区域中以[cm²]为单位获得所需的抗拉钢筋。

计算结果与壁梁理论基本一致。 在技术文章“ 在RFEM中设计墙式梁”中对此进行了详细的介绍。

关键词

拉铁壁端,加固量壁端
