Quel est le meilleur moyen de déterminer les fers d'extraction aux extrémités (charges de rigidification)?

Réponse

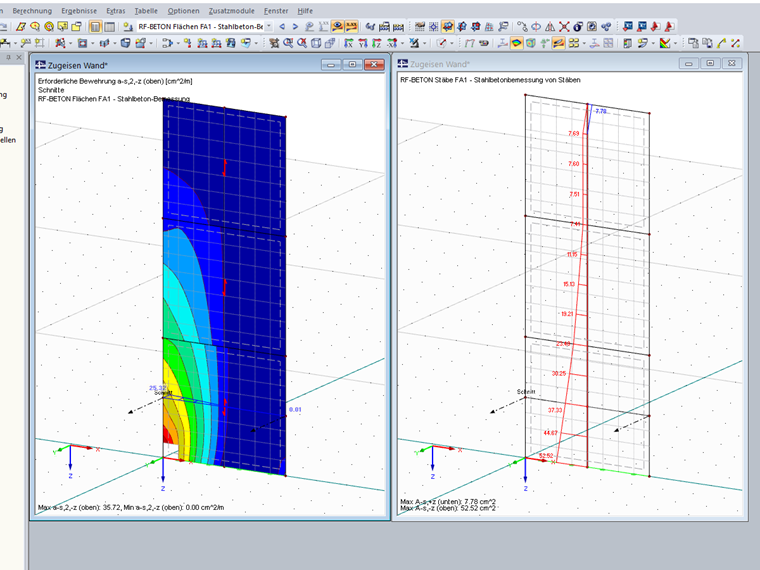

Vous pouvez calculer les extrémités de paroi (lors de la transition vers les plafonds) dans RF-CONCRETE Surfaces. Vous obtenez ainsi la quantité d'armatures requise en [cm²/m].

Vous pouvez également insérer les poutres résultantes dans les zones avec la force de traction déterminante dans les parois et intégrer ainsi les efforts internes de surface résultants aux efforts internes de barre dans ces zones. Dans ce cas, il faut faire attention au raffinement du maillage EF dans la zone d'intégration. Cette procédure est également décrite dans l' article technique de notre Base de connaissances, que vous trouverez sous les Liens ci-dessous.

Vous pouvez ensuite calculer les poutres résultantes avec les efforts internes de barre, qui proviennent essentiellement des surfaces, dans RF-CONCRETE Members (pour un effort de traction dans ce cas). Ainsi, vous obtenez l'armature de traction requise en [cm²] pour une zone définie.

L'évaluation des résultats correspond à peu près à la théorie des poutres apparentes. Cet article est décrit en détail dans l’ article technique « Calcul de poutres apparentes dans RFEM ».

Mots-clés

Tirer l'extrémité du mur en fer le montant du renforcement se termine au mur

Littérature

Téléchargements

Liens
