Jak najlepiej określać ściągacze na końcach ścian (obciążenia usztywniające)?

Odpowiedź

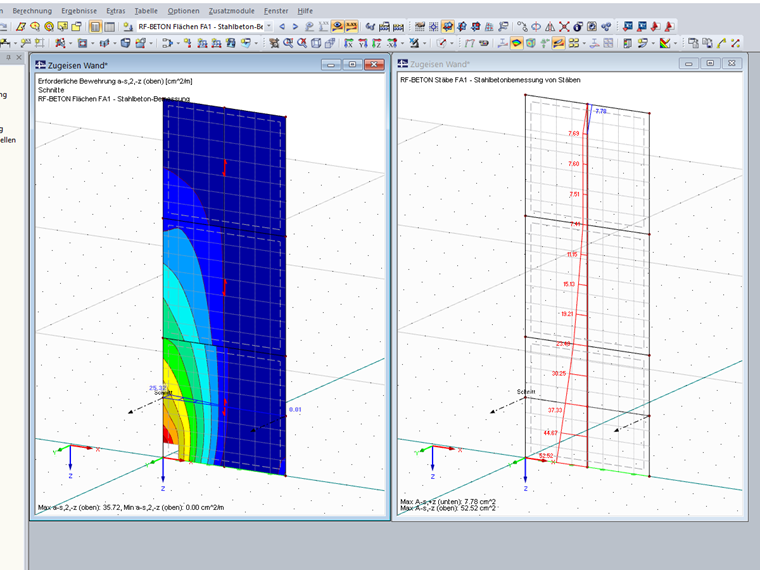

Końce ścian (przy przejściu na stropy) można wymiarować w programie RF-CONCRETE Surfaces. W rezultacie uzyskuje się wielkość wymaganego zbrojenia w [cm²/m].

Alternatywnie można wprowadzić belki wynikowe do obszarów, w których panuje siła rozciągająca, w ścianach, a tym samym zintegrować powstałe siły wewnętrzne powierzchni z siłami wewnętrznymi pręta w tych obszarach. W takim przypadku należy zwrócić uwagę na wystarczające zagęszczenie siatki ES w obszarze integracji. Ta procedura została również opisana w artykule technicznym naszej Bazy wiedzy, który znajduje się w sekcji Łącza poniżej.

Następnie w prętach RF-CONCRETE (w tym przypadku dla siły rozciągającej) można wymiarować belki wynikowe z siłami wewnętrznymi pręta, pochodzącymi w zasadzie z powierzchni. Tym samym uzyskuje się wymagane zbrojenie rozciągane w [cm²] dla zdefiniowanego obszaru.

Ocena wyników odpowiada w przybliżeniu teorii belek ściennych. Artykuł ten został szczegółowo opisany w artykule technicznym " Wymiarowanie belek podobnych do ścian w RFEM ".
