Jak je nejlépe stanovit stahovače na stěnách (výztužné zatížení)?

Odpověď

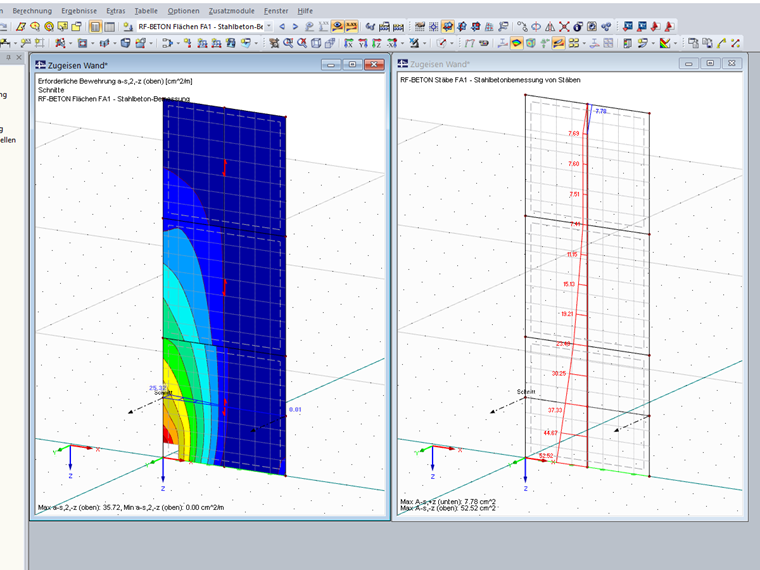

Konstrukce stěn (při přechodu k podlaží) by můžeme posuzovat pomocí RF-CONCRETE Surfaces. Výsledkem je požadované množství výztuže v [cm² / m].

Alternativně lze výsledné pruty vkládat do oblastí s rozhodující tahovou silou ve stěnách a integrovat výsledné vnitřní síly plochy na vnitřní síly prutu v těchto oblastech. Doporučujeme v integrační oblasti zajistit dostatečné zahuštění sítě KP. Tento postup je popsán v příspěvku v databázi znalostí, který naleznete v náhledu níže.

Výsledné pruty pak můžeme posoudit pomocí RF-CONCRETE Members (v tomto případě pro tahovou sílu) vnitřními silami prutu, které pocházejí z ploch. Výsledná tahová výztuž v [cm²] se pak získá pro definovanou plochu.

Klíčová slova

Stáhnutí železné stěny stěny konce výztuže
