FAQ 002420 ES

15. febrero 2019

Markus Baumgärtel Dimensionado RFEM RF-CONCRETE

¿Cuál es la mejor forma de determinar barras de tracción en los extremos del muro (cargas de refuerzo)?

Respuesta

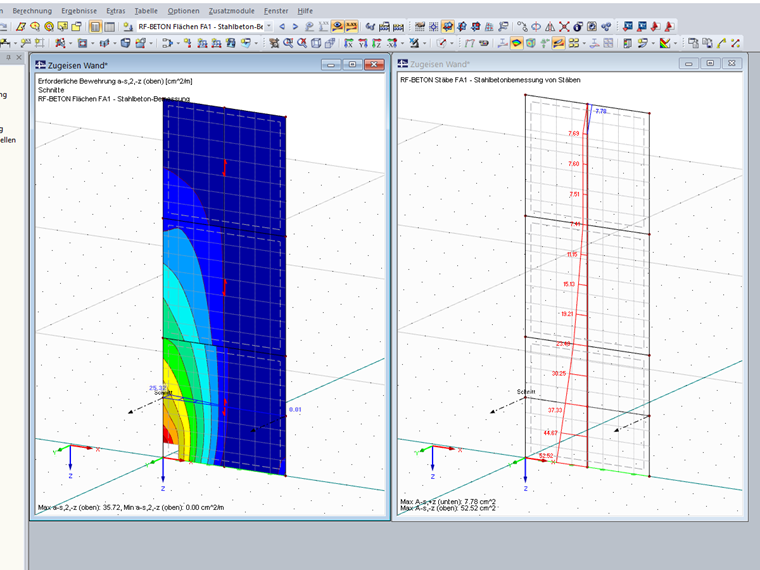

Puede calcular los extremos del muro (en la transición al forjado) en RF-CONCRETE Surfaces. Como resultado, se obtiene la cantidad de armadura necesaria en [cm²/m].

Como alternativa, puede insertar las vigas de resultados en las áreas con el esfuerzo de tracción determinante en los muros, y de esta forma integrar los esfuerzos internos resultantes de la superficie en esfuerzos internos de barra en esas áreas. En este caso, es necesario prestar atención a un refinamiento de la malla de EF suficiente en el área de integración. Este procedimiento también se describe en un artículo técnico de nuestra base de datos de conocimientos, que se puede encontrar a continuación en los Enlaces.

A continuación, puede calcular las barras de resultados con los esfuerzos internos de la barra, que básicamente se originan en las superficies, en RF-CONCRETE (en este caso, para un esfuerzo de tracción). A continuación, se obtiene la armadura de tracción necesaria en [cm²] para un área definida.

Palabras clave

Barra de tracción en el extremo del muro Cantidad de armadura en el extremo del muro Extremo del muro
