导入 .stp 文件后创建自由节点

导入.stp文件后，每根杆件附近都会有一个自由节点。 Wieso werden diese Knoten erzeugt?

回复:

杆件的旋转会激活该功能。 Eine Stabdrehung kann in RFEM und RSTAB über zwei Optionen definiert werden:

  • 情况 1： Drehung mittels Winkel
  • 情况 2: 通过辅助节点旋转

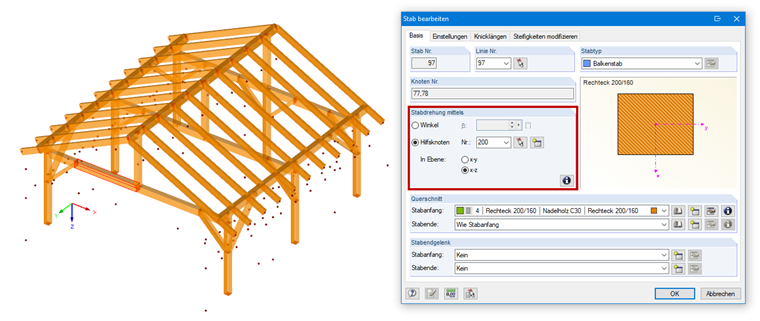

在RSTAB和RFEM中定义杆件转动
1 在RSTAB和RFEM中定义杆件转动

Diese Optionen können in den Detail-Einstellungen zum Import der .stp Datei geregelt werden. Ist die in Bild 02 gezeigt Funktion aktiviert, so wird die erste Option mittels Winkel verwendet. Wird diese Funktion deaktiviert, so wird automatisch ein Hilfsknoten erstellt, über welchen die Stabdrehung definiert wird.

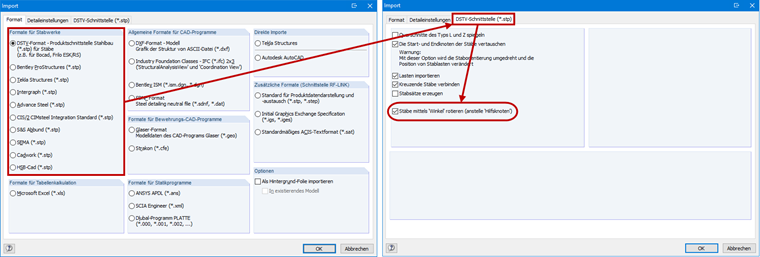

导入DSTV的详细设置
2 导入DSTV的详细设置
