Odpověď:

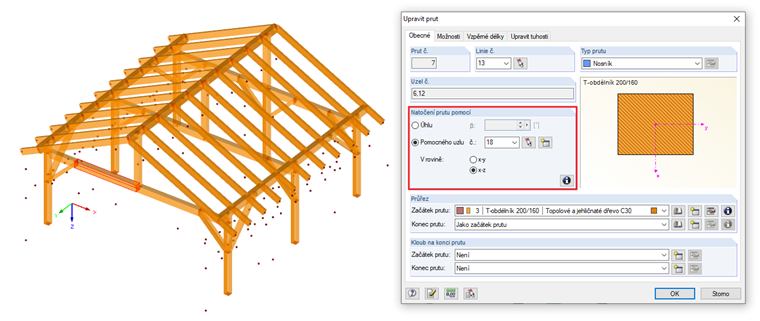

Spouštěč pro toto je třeba hledat v natočení prutu. V programech RFEM a RSTAB je možné natočení prutů definovat dvěma způsoby:- Možnost 1: Natočení pomocí úhlu
- Možnost 2: Natočení prostřednictvím pomocného uzlu
Dotaz

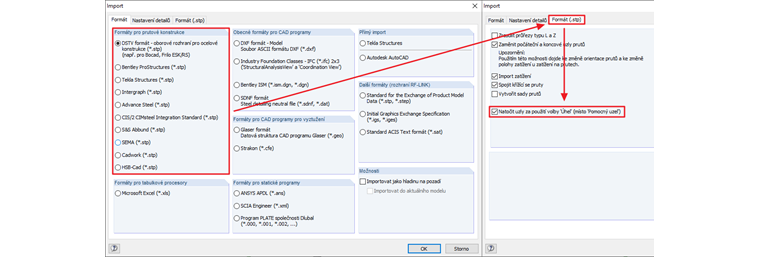

Po importu souboru .stp je v blízkosti každého prutu volný uzel. Proč se tyto uzly vytvoří?
