Odpowiedź:

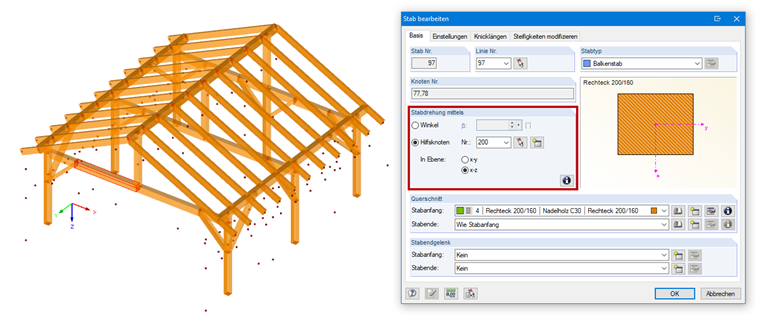

Powodem tego jest rotacja pręta. Obrót pręta można zdefiniować w programach RFEM i RSTAB przy użyciu dwóch opcji:- Opcja 1: Obrót o kąt
- Opcja 2: obrót pręta za pomocą węzła
Pytanie

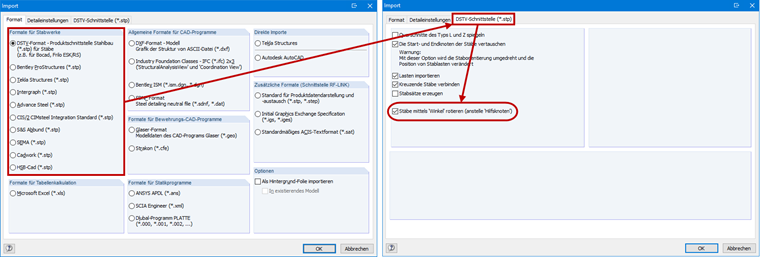

Po zaimportowaniu pliku .stp w pobliżu każdego pręta znajduje się wolny węzeł. Dlaczego tworzone są te węzły?
