对于结果评估我在结构的面上创建了截面。 然而,在结果图中显示的部分比它更长。 这是什么原因?

回答

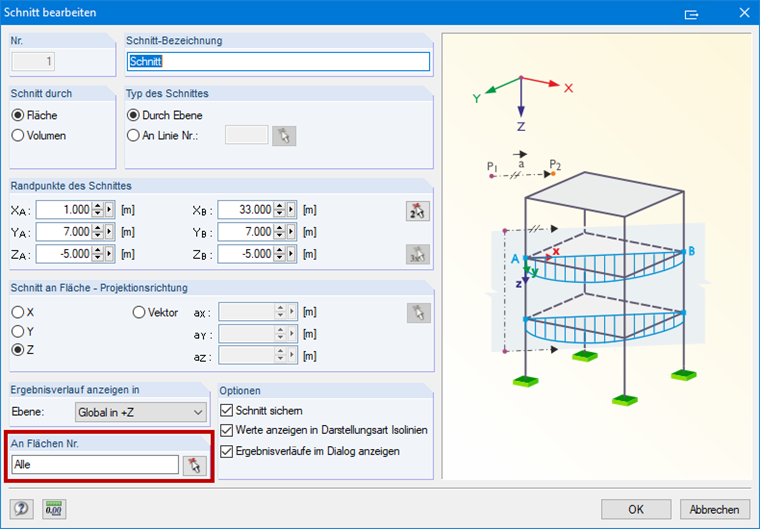

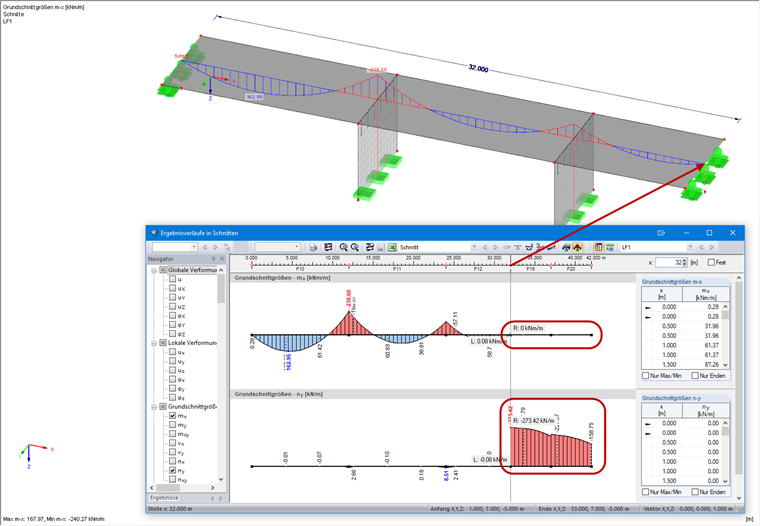

一个截面可以穿过一个完整的结构,并在相交的面上显示结果。 定义在哪个面上显示结果非常重要。 在图01中定义的截面是显示所有相交的面(默认设置)。 在这种情况下两个墙相交,结果将附在结果图中(见图02)。

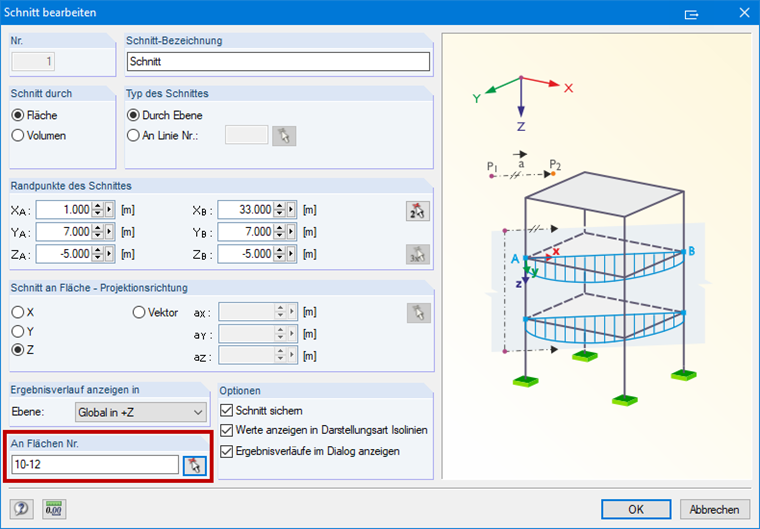

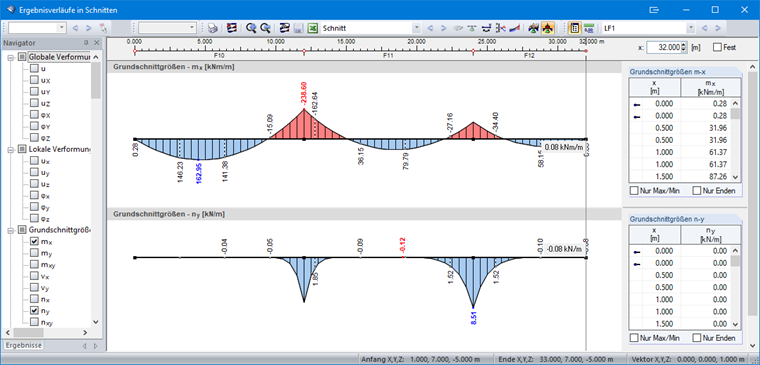

如果只想在某些面上显示截面,可以在“编辑截面”对话框中定义所需的面(见图03)。 该截面显示在结果图中(见图04)。
