2. julio 2019

003244

Gerhard Rehm

Resultados

RFEM

Para la evaluación de los resultados, he creado una sección a través de las superficies de la estructura Sin embargo, en el diagrama de resultados, se muestra esta sección más larga de lo que es. ¿Cuál puede ser el motivo?

Respuesta

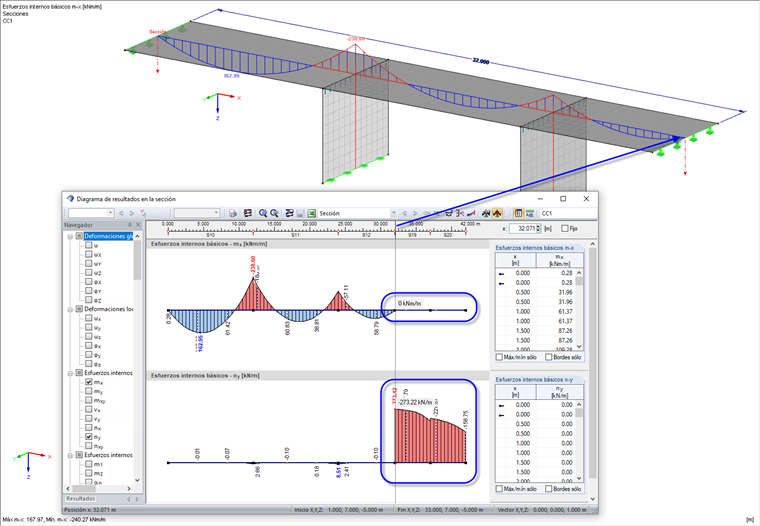

Una sección puede recorrer una estructura completa y mostrar resultados en superficies que se intersecan. Es importante definir qué superficies están destinadas a mostrar los resultados de la sección. En la figura 01, se ha definido una sección de forma que se visualicen todas las superficies que se intersecan (configuración predeterminada). En este caso, ambas paredes también están intersectadas y los resultados también están asociados al diagrama de resultados (ver también la figura 02).

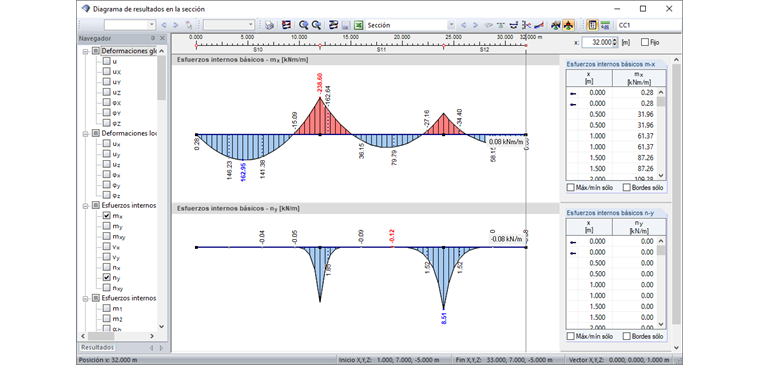

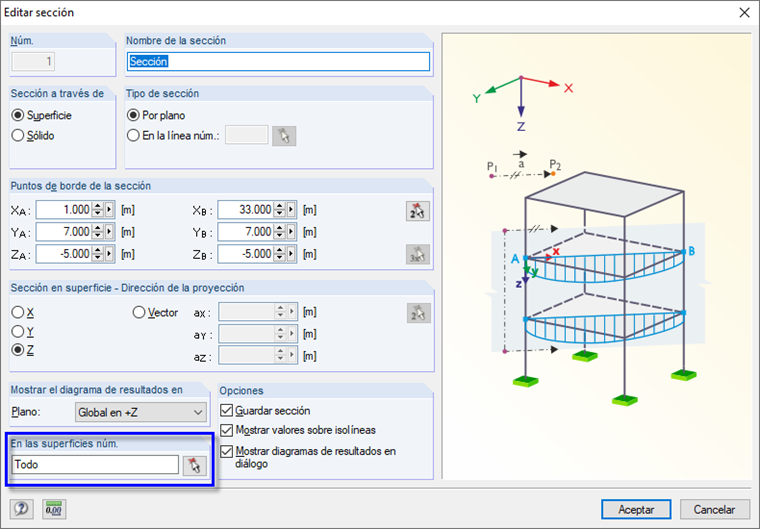

Si desea mostrar la sección sólo en ciertas superficies, defina las superficies requeridas en el cuadro de diálogo "Editar sección" (ver figura 03). La sección se muestra en el diagrama de resultados como se desee (ver figura 04)

Palabras clave

Sección Longitud de la sección Diagrama de resultados
