Gerhard Rehm Výsledky RFEM

Pro vyhodnocení výsledků jsem vytvořil průřez přes plochy konstrukce. Ve výstupním diagramu se ovšem tato část zobrazí déle než je. Čím to je?

Odpověď

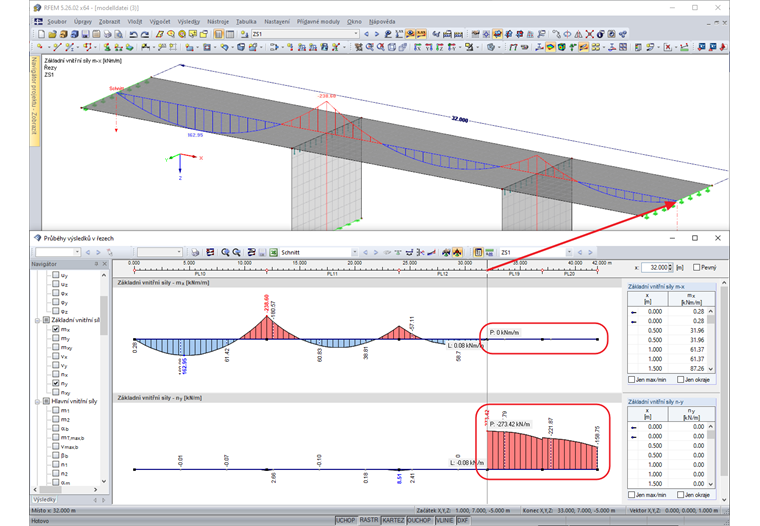

Průřez může proběhnout přes celou konstrukci a zobrazovat výsledky na průsecích ploch. Je třeba zadat, na kterých plochách se má řez zobrazit. Na obrázku 01 jsme zadali řez tak, že se zobrazí všechna průsečnice (standardní nastavení). V takovém případě proběhne průnik mezi oběma stěnami a výsledky budou připojeny k výsledkovému diagramu (viz také obrázek 02).

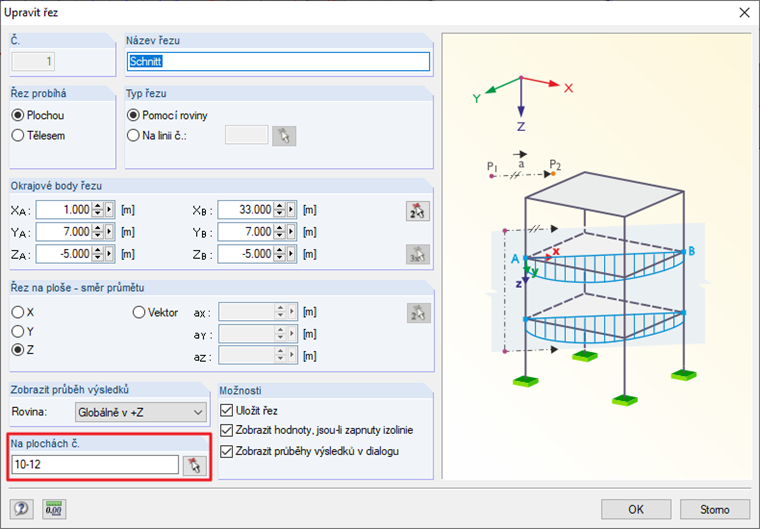

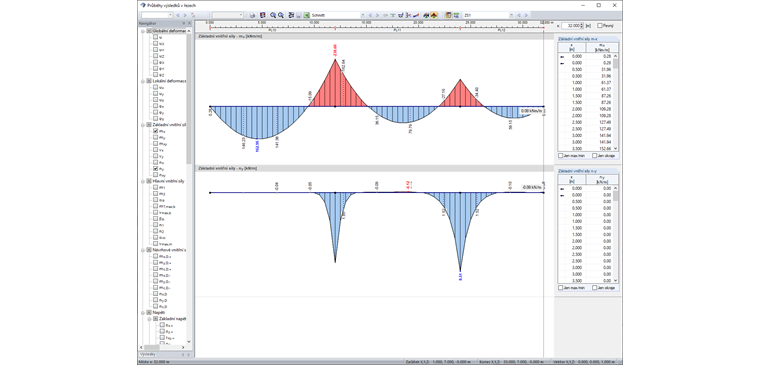

Pokud chceme řezu zobrazit pouze na určitých plochách, je třeba zadat požadované plochy v dialogu "Upravit řez" (viz obrázek 03). Poté se řez zobrazí ve výstupním diagramu (viz obrázek 04).

Klíčová slova

řez Řezná délka Průběh výsledků
