J'ai créé une coupe passant à travers les surfaces de la structure pour évaluer les résultats. Cette coupe apparaît cependant plus longue qu'elle ne l'est dans le diagramme de résultats. créer une cotation linéaire ?

Q: J'ai créé une coupe passant à travers les surfaces de la structure pour évaluer les résultats. Cette coupe apparaît cependant plus longue qu'elle ne l'est dans le diagramme de résultats. créer une cotation linéaire ?

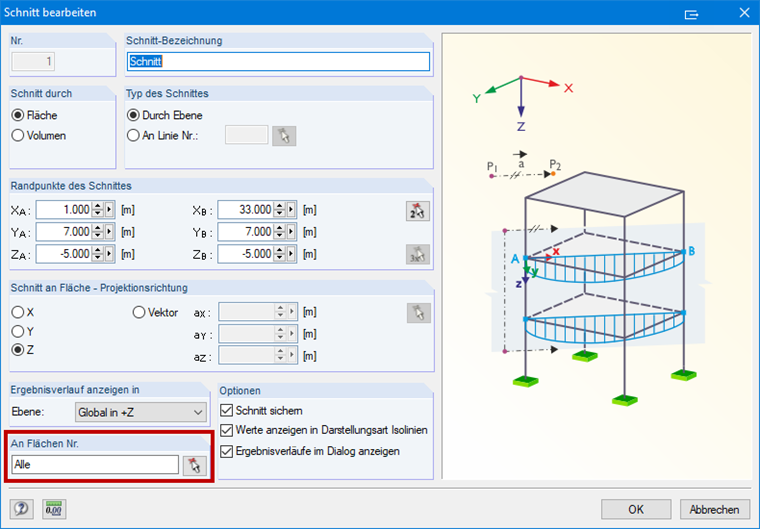

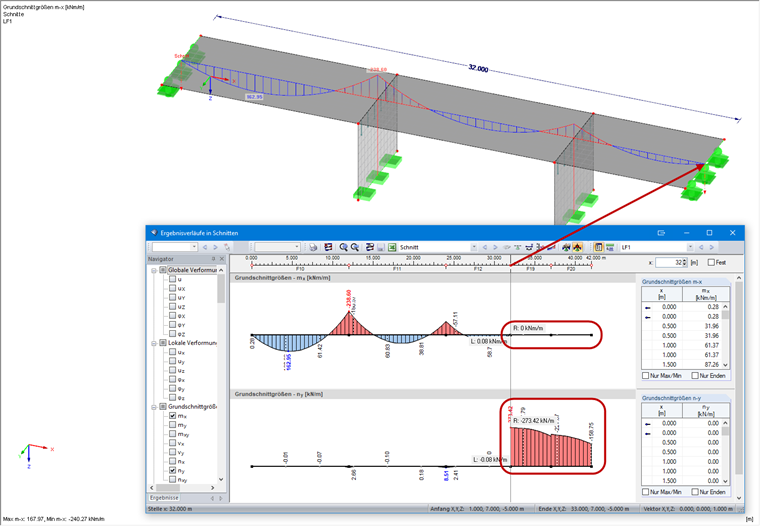

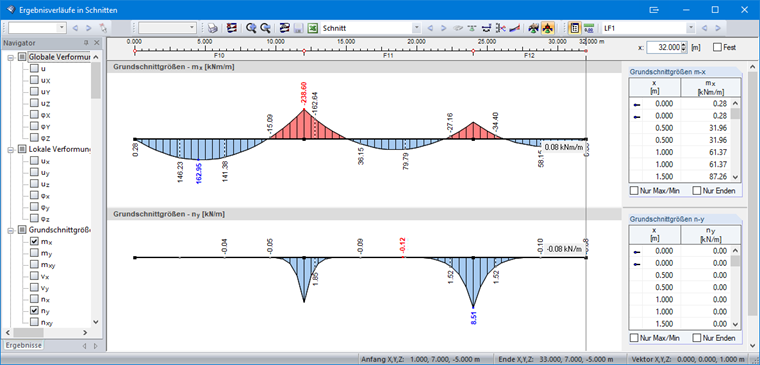

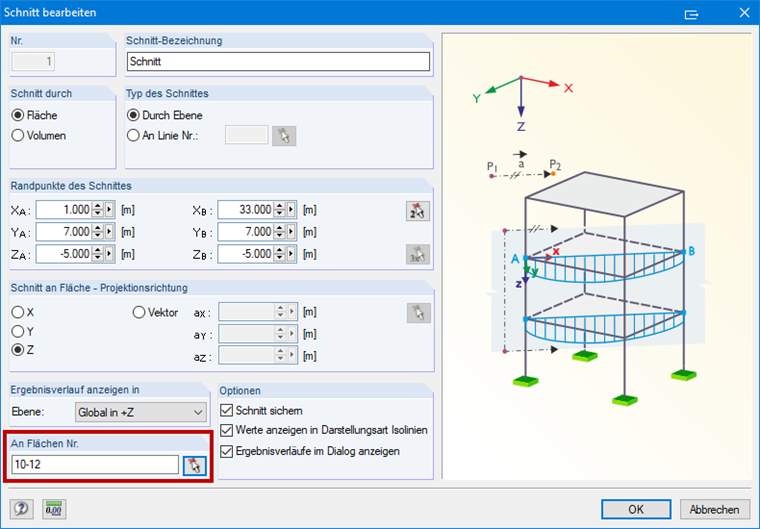

Une coupe peut traverser une structure complète, les résultats indiquent alors les surfaces traversées. Il est donc important de définir sur quelles surfaces la coupe doit être affichée pour les résultats. Sur la Figure 01, une coupe a été définie de sorte que toutes les surfaces traversées (paramètre par défaut) soient affichées. Dans ce cas, les deux murs sont également croisés et les résultats sont inclus dans le diagramme de résultats (voir aussi la Figure 02).Si vous souhaitez afficher la coupe uniquement sur certaines surfaces, définissez-les dans la boîte de dialogue « Modifier la section » (voir la Figure 03). La coupe est ensuite affichée en conséquence sur le diagramme résultats (voir la Figure 04).

Question

J'ai cr&#233;&#233; une coupe passant &#224; travers les surfaces de la structure pour &#233;valuer les r&#233;sultats. Cette coupe appara&#238;t cependant plus longue qu'elle ne l'est dans le diagramme de r&#233;sultats. cr&#233;er une cotation lin&#233;aire ?

Accepted Answer

Une coupe peut traverser une structure compl&#232;te, les r&#233;sultats indiquent alors les surfaces travers&#233;es. Il est donc important de d&#233;finir sur quelles surfaces la coupe doit &#234;tre affich&#233;e pour les r&#233;sultats. Sur la Figure 01, une coupe a &#233;t&#233; d&#233;finie de sorte que toutes les surfaces travers&#233;es (param&#232;tre par d&#233;faut) soient affich&#233;es. Dans ce cas, les deux murs sont &#233;galement crois&#233;s et les r&#233;sultats sont inclus dans le diagramme de r&#233;sultats (voir aussi la Figure 02).Si vous souhaitez afficher la coupe uniquement sur certaines surfaces, d&#233;finissez-les dans la bo&#238;te de dialogue &#171; Modifier la section &#187; (voir la Figure 03). La coupe est ensuite affich&#233;e en cons&#233;quence sur le diagramme r&#233;sultats (voir la Figure 04).

Affichage étendu des résultats des coupes dans les structures surfaciques

J'ai créé une coupe passant à travers les surfaces de la structure pour évaluer les résultats. Cette coupe apparaît cependant plus longue qu'elle ne l'est dans le diagramme de résultats. créer une cotation linéaire ?
