Pytanie

Aby ocenić wyniki, utworzyłem przekrój przez powierzchnie konstrukcji. Jednak na wykresie wyników ta sekcja jest wyświetlana dłużej niż w rzeczywistości. Dlaczego?

Odpowiedź:

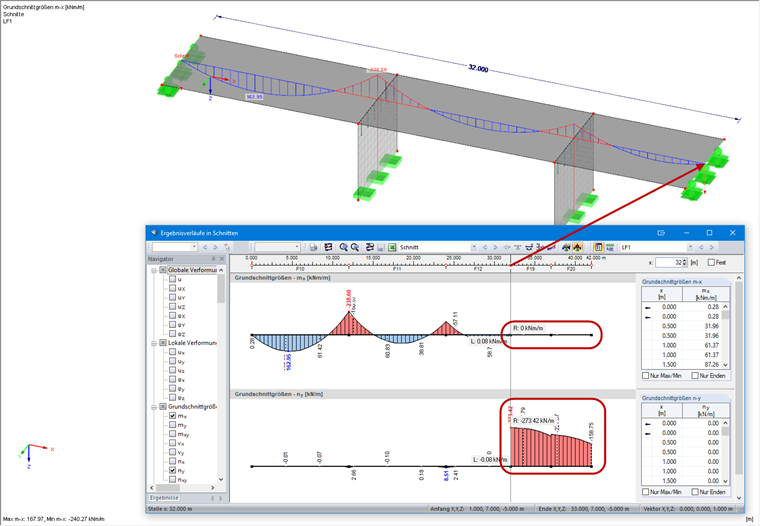

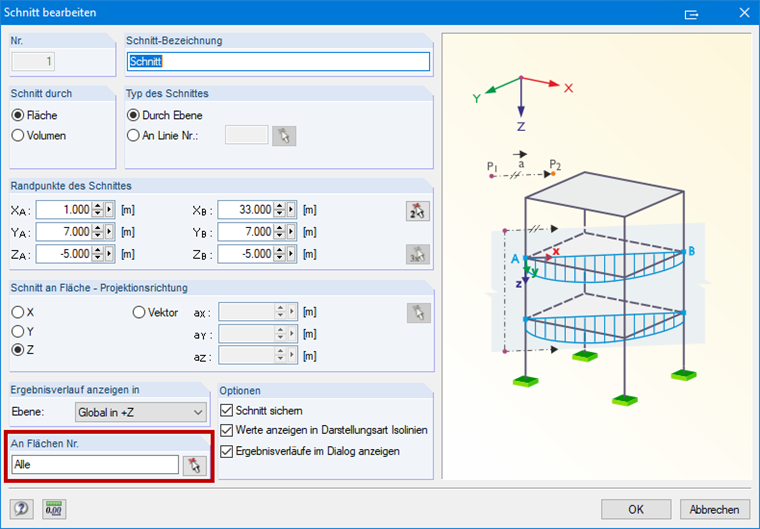

Przekrój może przebiegać przez całą konstrukcję i wyświetlać wyniki na przeciętych powierzchniach. Ważne jest, aby zdefiniować, które powierzchnie mają być wyświetlane z wynikami przekroju. Rysunek 01 pokazuje przekrój zdefiniowany w taki sposób, że wyświetlane są wszystkie przecięte powierzchnie (ustawienie domyślne). W tym przypadku obie ściany również zostaną przecięte, a wyniki zostaną dołączone do wykresu wyników (patrz również Rysunek 02).

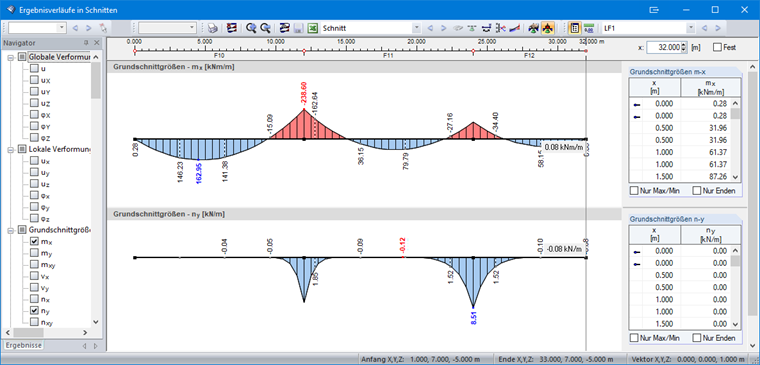

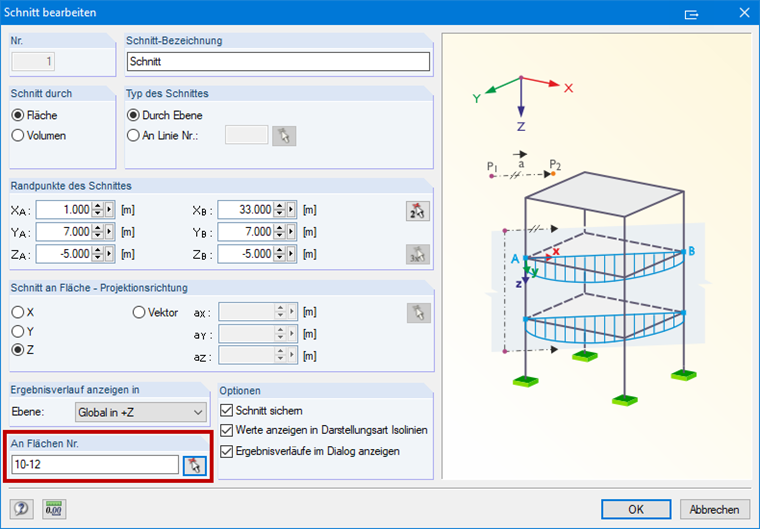

Jeżeli przekrój ma zostać wyświetlony tylko na niektórych powierzchniach, należy zdefiniować żądane powierzchnie w oknie dialogowym "Edytować przekrój" (patrz rysunek 03). Przekrój jest następnie wyświetlany na wykresie wyników zgodnie z żądaniem (patrz rysunek 04).

FAQ

FAQ 003244 | Aby ocenić wyniki, utworzyłem przekrój przez powierzchnie konstrukcji ...

Wykres wyników przekroju

Definiowanie powierzchni przeciętych

Zdefiniowane powierzchnie przekroju

Wykres wyników z określonymi obszarami przekroju
