FAQ 003293 ZH

2019年07月19日

Markus Baumgärtel 结果 RFEM RF-COM 结构设计与分析

作为一个包络,是否可以输出相应的内力作为面内力的最大或最小内力?

回答

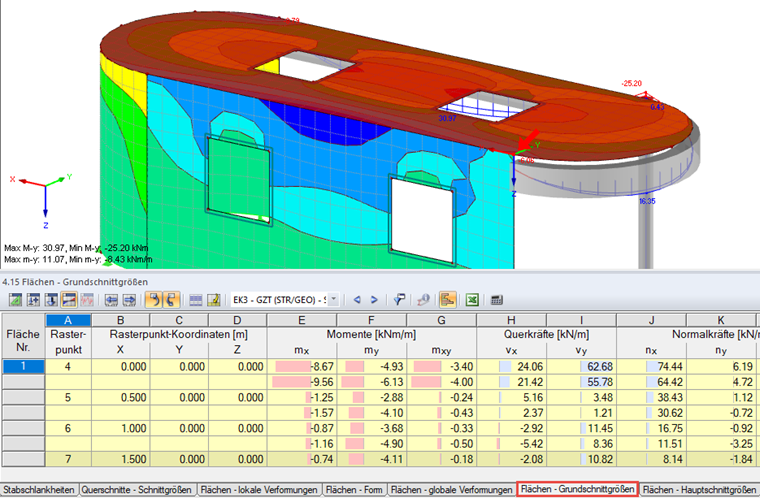

对于杆件,RFEM会显示相应的内力,以及结果组合中的最大值和最小值。 由于数据量很大,面异常仅显示每个网格点的最大值和最小值。 未显示最大值或者最小值的相应内力。

因此,RFEM计算结果组合中包含的所有荷载工况,荷载组合和结果组合,并相应地列出最大值和最小值。 如果希望对结果组合的结果值赋予相应的内力,则搜索结果组合中包含的单元,并将其与相应的值进行比较。

如果找到荷载工况或荷载组合,则表面的每个网格点都会显示相应的内力。

为了更快速地进行评估,还可以使用COM接口。

关键词

面内力 基本内力 主内力 相关的 隶属关系
