¿Es posible generar los esfuerzos internos correspondientes para un esfuerzo interno máximo o mínimo al calcular una combinación de resultados como una envolvente en el caso de esfuerzos internos en la superficie?

Respuesta

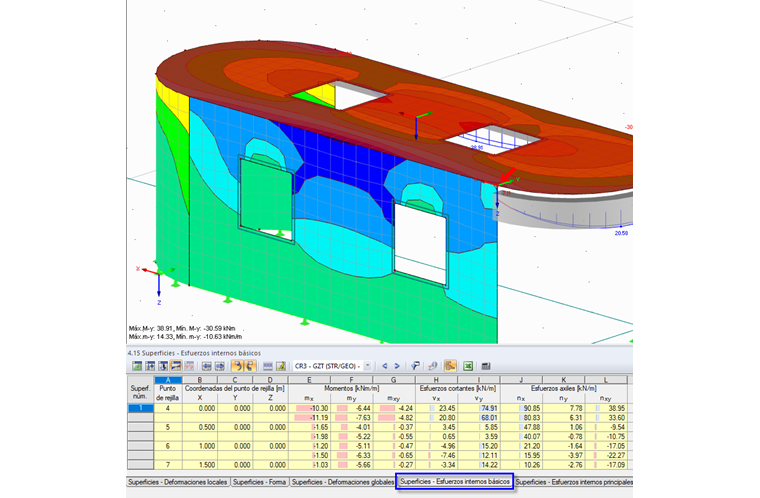

Para las barras, los esfuerzos internos correspondientes se muestran además de los valores máximos y mínimos en la combinación de resultados. En el caso de los esfuerzos internos de la superficie, sólo se muestran los valores máximos/mínimos para cada punto de la rejilla debido a la gran cantidad de datos. No se muestran los esfuerzos internos correspondientes a un valor máximo o mínimo.

Por lo tanto, RFEM calcula todos los casos de carga, combinaciones de carga y resultados contenidos en la combinación de resultados para la evaluación de los mismos, así como enumera los valores máximos y mínimos por consiguiente. Si desea tener los esfuerzos internos correspondientes para un valor de resultado de la combinación de resultados, busque los elementos contenidos en la combinación de resultados y compárelos con el valor correspondiente.

Si se encuentra el caso o combinación de carga, también se muestran los esfuerzos internos correspondientes para cada punto de la rejilla en la superficie.

Para una evaluación más rápida, también puede usar la interfaz COM.

Palabras clave

Esfuerzo interno en la superficie Esfuerzo interno básico Esfuerzo interno principal Referido a Conexión
