Question

Dans le cas d'une combinaison de résultats sous forme d'enveloppe, est-il possible de générer les efforts internes correspondants à un effort interne maximal ou minimal pour les efforts internes surfaciques ?


Réponse:

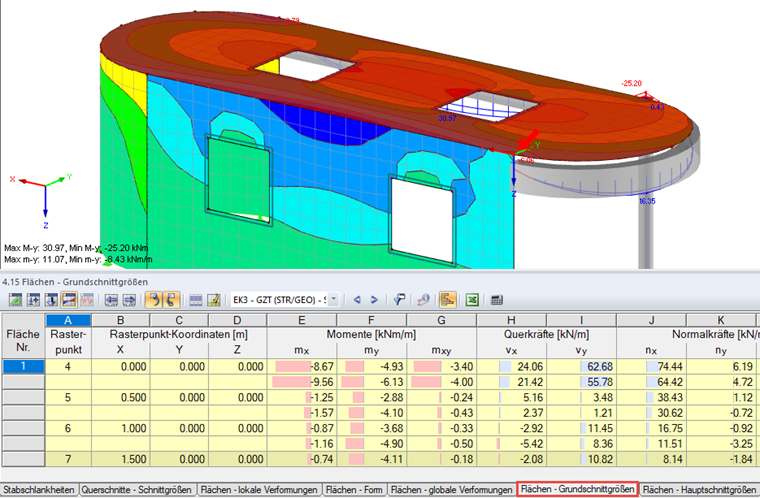

Pour les barres, les efforts internes correspondants sont indiqués dans une combinaison de résultats en plus des valeurs maximales et minimales. Seules les valeurs maximales et minimales pour chaque point de grille sont affichées dans le cas des efforts internes surfaciques en raison de la grande quantité de données. Les efforts internes correspondants ne sont pas affichés pour une valeur maximale ou minimale.

RFEM calcule tous les cas de charge, combinaisons de charges et de résultats contenus dans la combinaison de résultats pour l'évaluation des résultats et liste les valeurs maximales et minimales en conséquence. Si vous souhaitez définir les efforts internes correspondants pour une valeur de résultat de la combinaison de résultats, recherchez les éléments contenus dans la combinaison de résultats et comparez-les avec la valeur correspondante.

Si le cas de charge ou la combinaison de charges est trouvé, les efforts internes correspondants sont également affichés pour chaque point de grille de la surface.

Vous pouvez également utiliser l'interface COM pour accélérer l'évaluation.
