Maksymalne i minimalne siły wewnętrzne powierzchni w kombinacjach wyników

Czy możliwe jest wyświetlenie wyników należących do niej sił wewnętrznych dla maksymalnej lub minimalnej siły wewnętrznej w przypadku kombinacji wyników jako obwiedni dla sił wewnętrznych powierzchni?


Odpowiedź:

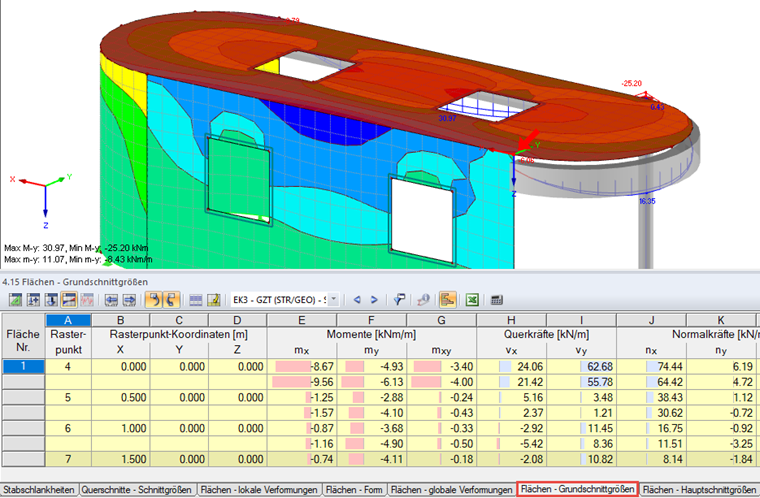

W przypadku prętów w kombinacji wyników oprócz wartości maksymalnych i minimalnych wyświetlane są również odpowiednie siły wewnętrzne. Aufgrund der großen Datenmenge werden bei Flächenschnittgrößen nur jeweils die Maximalwerte und die Minimalwerte für jeden Rasterpunkt ausgewiesen. Die zugehörigen Schnittgrößen für einen Maximalwert oder Minimalwert werden nicht ausgewiesen.

Für die Ergebnisauswertung berechnet RFEM folglich sämtliche in der Ergebniskombination enthaltenen Lastfälle, Lastkombinationen und Ergebniskombinationen und listet die Maximal- und Minimalwerte entsprechend auf. Möchte man die zugehörigen Schnittgrößen für einen Ergebniswert der Ergebniskombination haben, muss man die in der Ergebniskombination beinhalteten Elemente suchen und mit dem entsprechenden Wert vergleichen.

Ist der Lastfall oder die Lastkombination gefunden, werden auch für jeden Rasterpunkt der Fläche die zugehörigen Schnittgrößen ausgegeben.

Für eine schnellere Auswertung kann man auch die COM-Schnittstelle nutzen.


Autor

Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.



;
