Dotaz

Je možné u kombinace výsledků jako obálky u vnitřních sil plochy zobrazit také odpovídající vnitřní k maximální nebo minimální vnitřní síle?

Odpověď:

U prutů se vedle maximálních a minimálních hodnot v kombinaci výsledků zobrazí příslušné vnitřní síly. Vzhledem k velkému množství dat se pro vnitřní síly plochy zobrazí pouze maximální hodnoty a minimální hodnoty pro každý bod rastru. Příslušné vnitřní síly pro maximální nebo minimální hodnotu se nezobrazí.

Pro vyhodnocení výsledků spočítá RFEM všechny zatěžovací stavy, kombinace zatížení a kombinace výsledků obsažené v kombinaci výsledků a podle toho vypíše maximální a minimální hodnoty. Pokud chceme mít pro výslednou hodnotu kombinace výsledků odpovídající vnitřní síly, je třeba vyhledat prvky obsažené v kombinaci výsledků a porovnat je s příslušnou hodnotou.

Pokud je zatěžovací stav nebo kombinace zatížení nalezena, zobrazí se příslušné vnitřní síly také pro každý bod rastru plochy.

Pro rychlejší vyhodnocení lze použít také rozhraní COM.

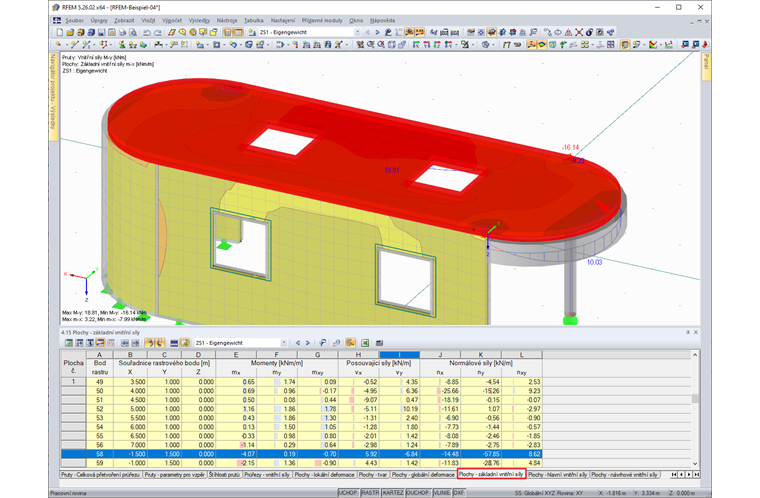

Kombinace výsledků vnitřních sil ploch
