手动生成地震荷载。 如何按照标准的重叠规则进行组合?

回答

如果已经定义了地震荷载作用的荷载工况,并且无法将它们与RF- / DYNAM Pro附加模块相结合,则不应使用自动组合。 手动组合定义如下:

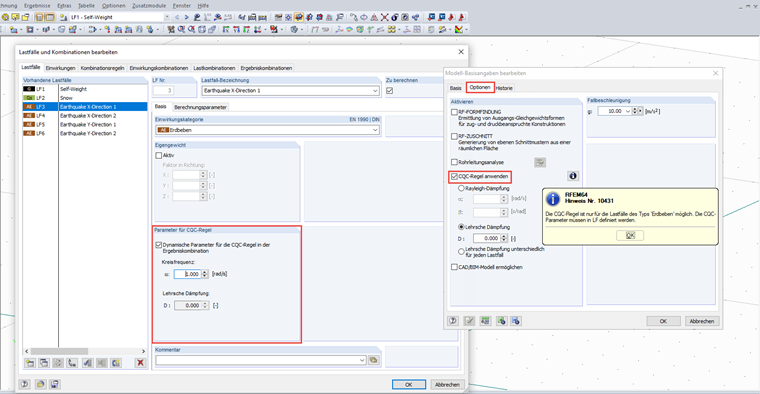

  • 根据您是否要使用SRSS或CQC规则,可能需要在常规数据中激活该规则(仅在CQC规则的情况下才需要)。 对于CQC规则,必须激活附加参数;这可以在荷载工况中设置。

  • 每个方向创建一个结果组合。 在这个方向添加已定义地震作用的荷载工况。 在计算参数中可以定义叠加的类型。
  • 接下来,方向叠加在其他结果组合中。 例如, 欧洲规范8提供100/30%的规则。 为此,可以在其中添加各个方向的结果组合。和“并将主导方向的系数改为1.0,其他方向改为0.3。 每个方向都需要创建一个结果组合。

  • 然后创建另一个结果组合,然后将其用于设计。 在该表中,地震荷载与永久荷载和施加的荷载(不寻常的组合)叠加。 请注意,地震的结果组合必须加“or”。

关键词

等效荷载 组合计算 地震 动力学分析 结果组合
