He generado unas cargas sísmicas manualmente. ¿Cómo puedo combinarlos según las reglas de superposición de la norma?

Respuesta

Si se han definido los casos de carga con cargas sísmicas y no se pueden combinar con el módulo adicional RF-/DYNAM Pro, no debe aplicar las combinatorias automáticas para ello. Los siguientes pasos describen cómo definir la combinatoria manual:

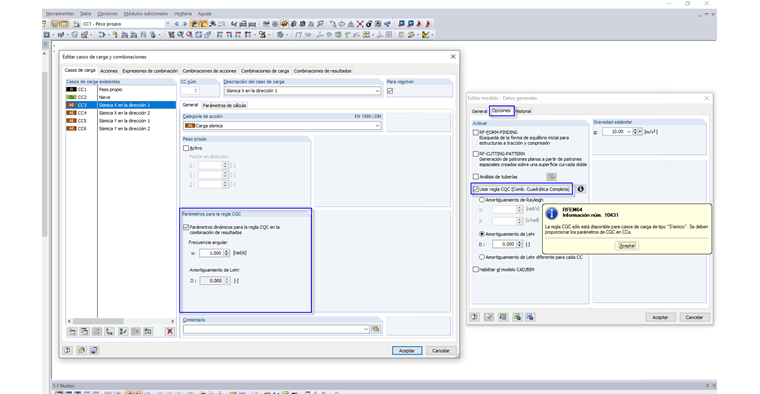

  • Dependiendo de si quiere utilizar la regla SRSS o CQC, debe activarlo en los datos generales (sólo es necesario en el caso de la regla CQC). Para la regla CQC, tiene que activar parámetros adicionales; esto se puede establecer en los casos de carga.

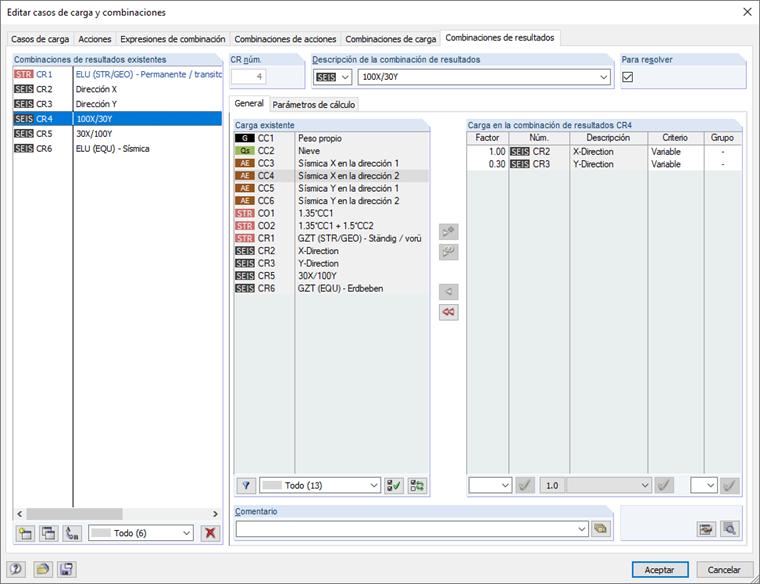

  • Cree una combinación de resultados por dirección. Añada todos los casos de carga donde haya definido las acciones sísmicas en esta dirección. El tipo de superposición se puede definir en los parámetros de cálculo.
  • A continuación, las direcciones se superponen en combinaciones de resultados posteriores. Para ello, por ejemplo, el Eurocódigo 8 especifica la regla del 100/30%. Para ello, agregue "and" a las combinaciones de resultados de las direcciones individuales y cambie los factores a 1,0 para la dirección determinante y 0,3 para las otras direcciones. Siempre es necesario crear una combinación de resultados para cada dirección.

  • Finalmente, se crea otra combinación de resultados que se puede utilizar para el cálculo. En esta tabla, las cargas sísmicas están superpuestas con las cargas permanentes e impuestas (creación de una combinación inusual). Tenga en cuenta que las combinaciones de resultados para terremotos se deben añadir con "or".

Palabras clave

Carga equivalente Combinación Terremoto Dinámica Combinación de resultados
