将板面荷载转换为梁上的荷载

此加载助手简化了在模型杆件上施加面荷载的任务。例如，您可以在屋顶的椽子上施加雪荷载或在梁格栅上施加交通荷载，而无需手动计算杆件的荷载分担比例。

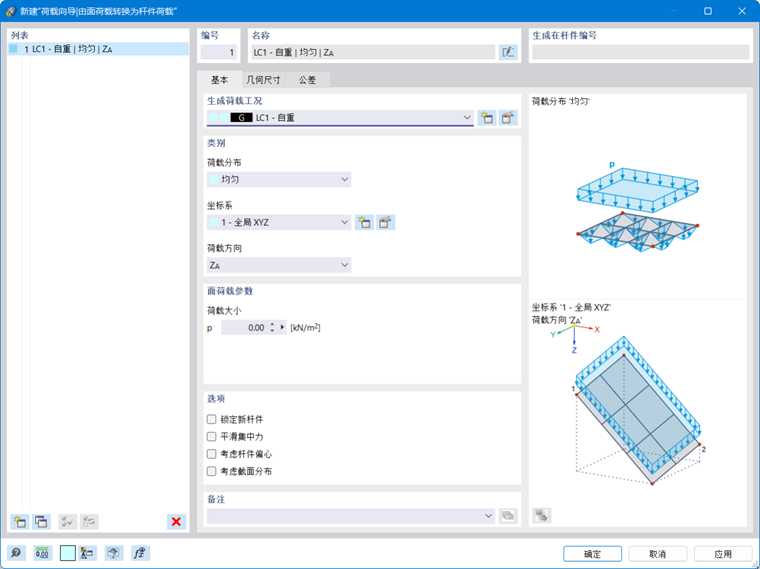

对话框“新建荷载向导” | 由面荷载转换杆件荷载

基础

基础选项卡管理荷载参数。

在荷载工况中生成

在列表中选择要分配荷载的荷载工况。使用按钮 可以创建一个新的荷载工况。

分类

荷载分布

列表中提供了几种面荷载的作用方式：

• 均匀：荷载大小恒定。
• 线性：荷载按线性分布。在“面荷载参数”部分，可以指定三个参考节点及其各自的荷载大小。
• 在X / Y / Z方向变化：荷载在全球坐标轴的方向上线性变化。您可以在单独的选项卡中设置面荷载参数（参见变化部分）。

坐标系

面荷载可以相对于荷载平面垂直（“局部z”）或与全球XYZ坐标系相关施加。或者，您可以选择或创建一个自定义坐标系。

荷载方向

如果面荷载不是垂直于荷载平面，而是沿着全球坐标轴方向作用，列表中提供了不同的选择。

选择荷载方向

面荷载可以基于实际面积（例如重量荷载）或投影面积（例如雪荷载）。荷载方向在对话框草图中说明。

面荷载参数

指定均匀面荷载的大小。如果存在线性变化的荷载，可以在此处指定三个节点的编号及其相关荷载。使用按钮 也可以在工作窗口中通过图形选择节点。

选项

勾选“锁定新杆件”复选框时，面荷载仅作用在“几何”选项卡中定义的当前存在的面荷载平面的杆件上。后续添加到面荷载平面的杆件不会获得面荷载的分担比例。

通过“平滑点荷载”复选框可以平滑由于复杂几何形状在负载分配过程中可能出现的点荷载。点荷载将被分配到相邻的杆件上。

选项“考虑杆件偏心度”控制面荷载如何作用于具有 杆件偏心度 的平面杆件：如果不勾选（默认设置），则偏心放置的杆件在计算荷载比例时会正常考虑。如果勾选，偏心杆件将不再获得面荷载的分担。

通过“考虑截面分布”复选框可以控制面荷载是否也作用在由V形定义产生的倾斜杆件上（默认设置）。如果激活此选项，面荷载将不会施加在荷载平面内具有不均匀截面变化的杆件上（参见章节 截面 ）。

几何

在几何选项卡中，您可以边界面荷载平面并定义承载荷载的杆件。

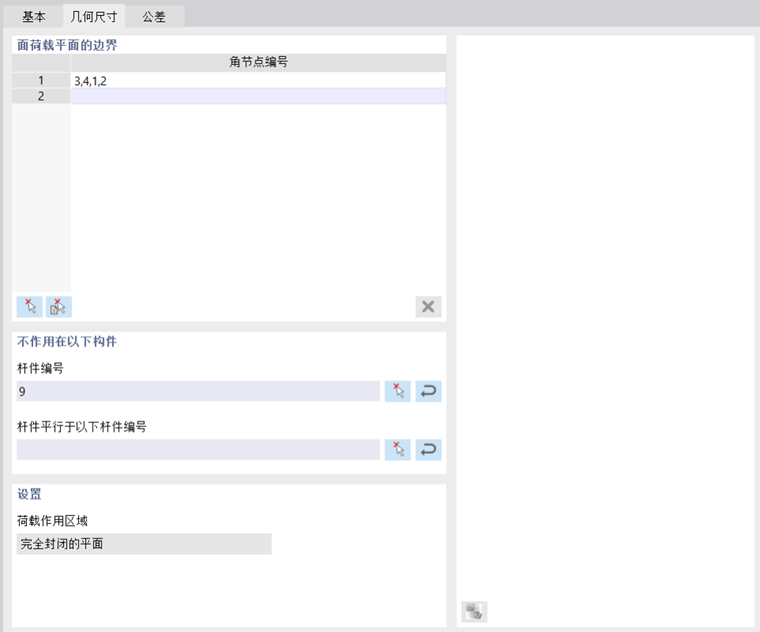

定义面荷载平面的几何形状

面荷载平面的边界

通过在工作窗口中依次点击平面的角节点来设置面荷载平面的边界。使用按钮 进行操作。平面将在选择颜色中标记。使用按钮 也可以选择RFEM自动识别模型中的平面单元。

以图形方式选择单元格

至少需要三个节点才能定义一个平面。面不需要完全由线或杆件边界。具有曲线杆件的平面不适合生成杆件荷载。

您可以定义多个面荷载平面，随后会在表格中按行显示。

不作用于

此部分允许排除诸如支撑或檩条等杆件的荷载传递。您可以通过按钮 以图形方式单独选择或通过设置“平行”模板杆件选择所有无荷载杆件。使用按钮 可以从对象选择中提取杆件。为此，在单独的对话框中选择相关的对象选择（OS）。

设置

“荷载应用区域”控制模型中面荷载的作用方式：

• 完全填充平面：如果杆件之间的面在模型中不存在，面荷载将分配到该平面的所有杆件上。这种情况适用于在框架上施加屋顶或墙面荷载。
• 未填充，仅作用于杆件：如果模型仅由杆件组成，例如格栅，则荷载只作用在杆件截面上。荷载根据杆件位置确定。

变化

如果在“基础”选项卡中选择了作用于全球坐标轴方向的变化荷载分布，则变化选项卡可用。

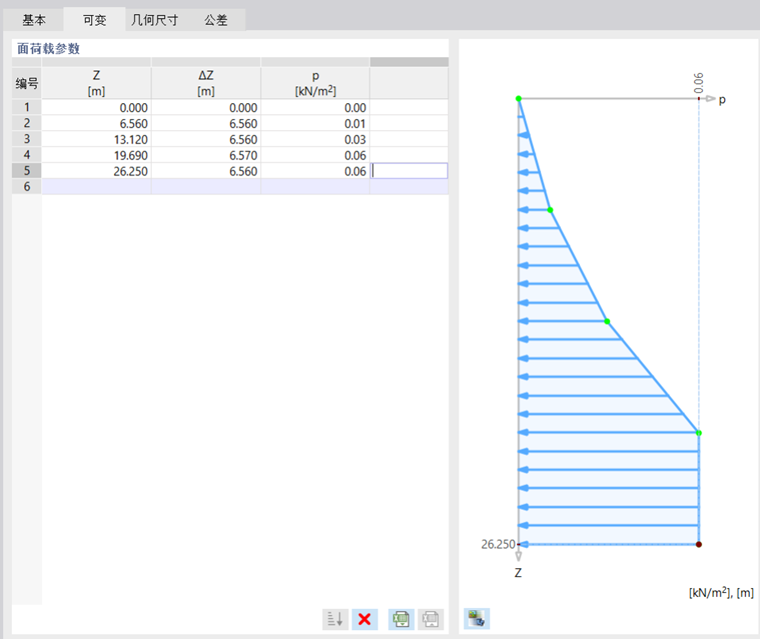

定义需要导算的面荷载的分布

在此，您可以定义自由变化的荷载，例如与高度相关的风荷载。输入值或相对距离并分配相应的荷载值。

公差

在公差选项卡中，您可以影响将杆件和节点评估为属于某一平面或直线的标准。

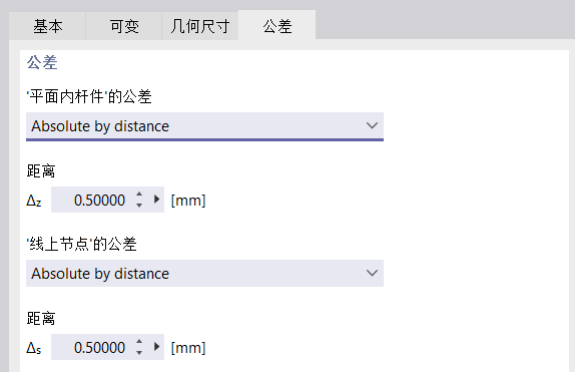

定义平面和线的公差

针对“平面内杆件”类型的公差

根据列表确定描述杆件与面荷载平面容许偏差的标准，是“通过距离绝对”还是“通过角度相对”。然后输入距离Δ_z或角度φ_z。荷载生成器将识别位于此限制内的杆件的单元并生成相应的荷载。

针对“直线上的节点”类型的公差

在列表中可以选择描述节点与杆件定义直线容许偏差的标准，是“通过距离绝对”还是“通过角度相对”。然后输入距离Δ_s或角度φ_s。

显示杆件荷载和分布面

一旦生成了杆件荷载，除显示为面荷载外，还可以将施加的荷载显示为实际杆件荷载。为此，请在面荷载的上下文菜单中使用“单独显示”选项，或在“显示”导航器中激活选项“荷载”→“荷载助手”→“从面荷载生成的杆件荷载”→“单独显示”。此外，使用导航器选项“显示分布面”可以显示选定荷载的Voronoi单元。

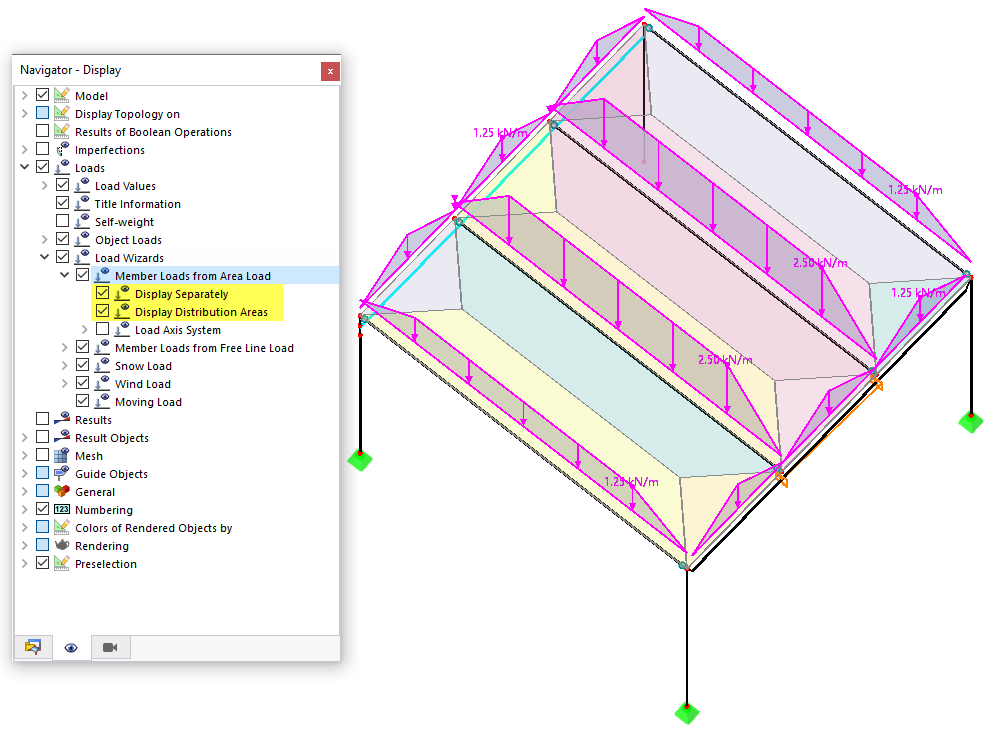

分别显示生成的杆件荷载与分布面积
