Pręt stożkowy w RFEM 6 i RSTAB 9
Chciałbym zamodelować belkę ramową o zwężającym się przekroju. W tym celu utworzyłem pręt o rozkładzie przekroju "Zbieżny na początku pręta". Wynikowy przekrój jest jednak nieprawidłowo wyświetlany w renderingu. Na czym polega problem?
Odpowiedź
Jeżeli na początku i na końcu pręta zbieżnego występują różne typy przekrojów, które nie mają tej samej liczby punktów naprężeń, program RFEM/RSTAB rysuje pierwszą połowę z jednym przekrojem, a drugą z drugim przekrojem. przekrój.
Ponadto należy upewnić się, że punkty naprężeń o tych samych numerach znajdują się naprzeciw siebie.
Przekroje zdefiniowane w PRZEKRÓJ 1 nie mogą być wykorzystywane do tworzenia zbieżności.

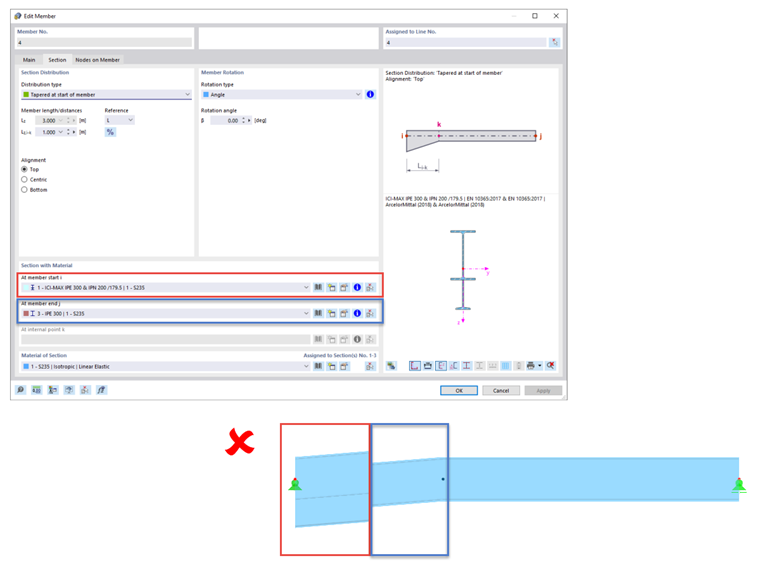

Rysunek 01 przedstawia wynik sparowania przekroju z różną liczbą punktów naprężeń.
Dotyczy to również sytuacji, gdy pręt jest zbieżny na początku pręta. Punkty naprężeń zastosowanych przekrojów muszą być dopasowane na całej długości pręta.
Na rysunku 02 zbieżność na początku pręta została wprowadzona poprawnie.

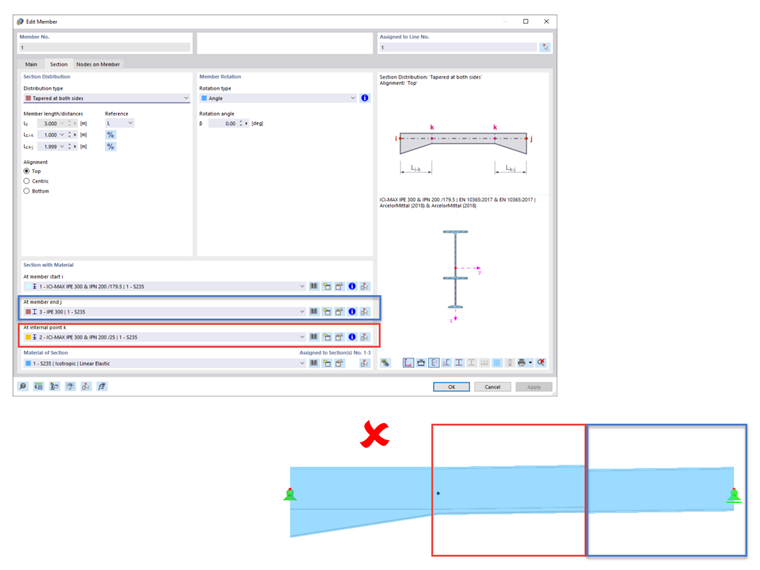

Próba wygenerowania przejścia przekroju do reszty pręta przy użyciu innego zbieżności prowadzi do nieprawidłowej definicji pręta.

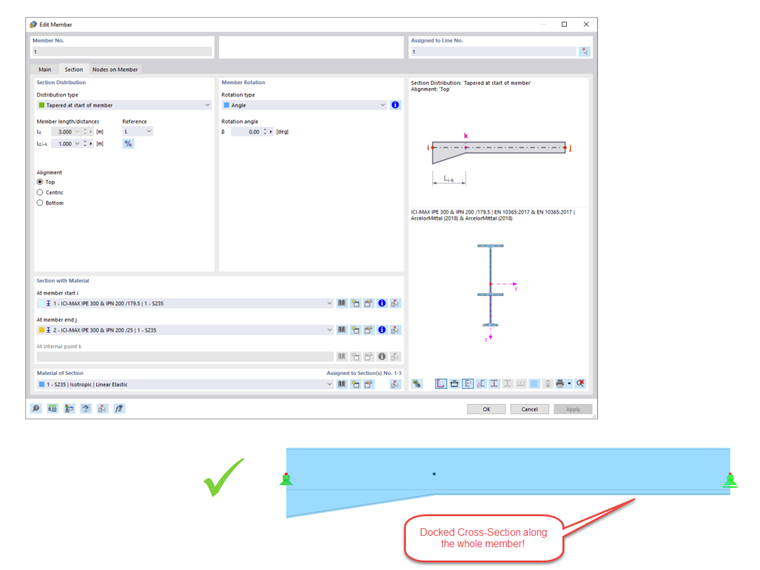

Rysunek 03 przedstawia opcję definicji przekroju. W tym przypadku jednak przekrój stożka w połączeniu dochodzi do końca całego pręta.

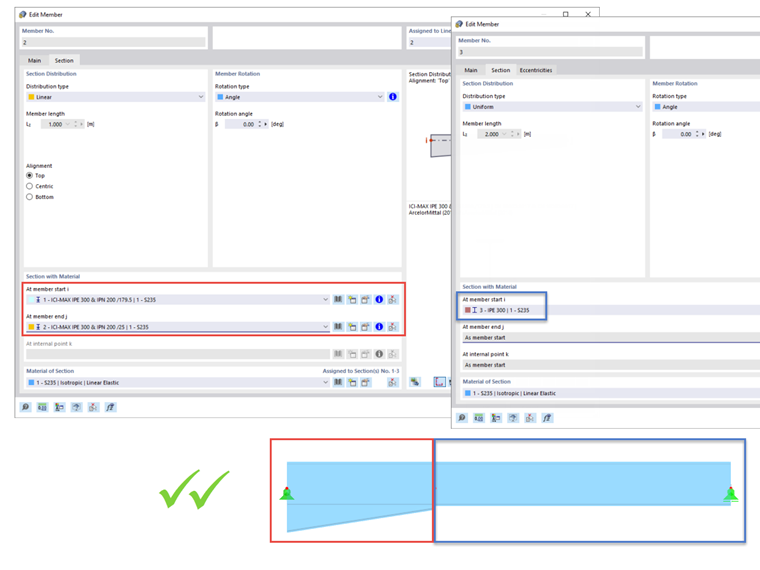

Jeżeli jest bezwzględnie konieczne, aby reszta pręta miała inny przekrój niż skos na początku pręta, konieczne jest podzielenie pręta. W ten sposób można wyświetlić zbieżność (z uwzględnieniem rozmieszczenia punktów naprężeń) jako pręt o "liniowym" rozkładzie przekroju i wybrać dowolny inny przekrój dla reszty pręta. Pokazuje to rysunek 04.
Uwaga
Najłatwiejszym sposobem modelowania zbieżności jest wykorzystanie przekrojów spawanych lub przekrojów parametrycznych. Można na przykład skopiować przekrój o mniejszej wysokości, a następnie dostosować wysokość i/lub szerokość drugiego przekroju.
Słowa kluczowe
Odpowiedź
Jeżeli na początku i na końcu pręta zbieżnego występują różne typy przekrojów, które nie mają tej samej liczby punktów naprężeń, program RFEM/RSTAB rysuje pierwszą połowę z jednym przekrojem, a drugą z drugim przekrojem. przekrój.
Ponadto należy upewnić się, że punkty naprężeń o tych samych numerach znajdują się naprzeciw siebie.
Przekroje zdefiniowane w PRZEKRÓJ 1 nie mogą być wykorzystywane do tworzenia zbieżności.
Rysunek 01 przedstawia wynik sparowania przekroju z różną liczbą punktów naprężeń.
Dotyczy to również sytuacji, gdy pręt jest zbieżny na początku pręta. Punkty naprężeń zastosowanych przekrojów muszą być dopasowane na całej długości pręta.
Na rysunku 02 zbieżność na początku pręta została wprowadzona poprawnie.
Próba wygenerowania przejścia przekroju do reszty pręta przy użyciu innego zbieżności prowadzi do nieprawidłowej definicji pręta.
Rysunek 03 przedstawia opcję definicji przekroju. W tym przypadku jednak przekrój stożka w połączeniu dochodzi do końca całego pręta.
Jeżeli jest bezwzględnie konieczne, aby reszta pręta miała inny przekrój niż skos na początku pręta, konieczne jest podzielenie pręta. W ten sposób można wyświetlić zbieżność (z uwzględnieniem rozmieszczenia punktów naprężeń) jako pręt o "liniowym" rozkładzie przekroju i wybrać dowolny inny przekrój dla reszty pręta. Pokazuje to rysunek 04.
Uwaga
Najłatwiejszym sposobem modelowania zbieżności jest wykorzystanie przekrojów spawanych lub przekrojów parametrycznych. Można na przykład skopiować przekrój o mniejszej wysokości, a następnie dostosować wysokość i/lub szerokość drugiego przekroju.
Skos Pręt o zmiennym przekroju Punkt naprężenia Rozkład przekroju Zmienny przekrój
