Barra ahusada en RFEM 6 y RSTAB 9

Preguntas y respuestas útiles

  • Preguntas más frecuentes (FAQ)

Este artículo fue traducido por el Traductor de Google

Ver texto original

Me gustaría modelar una viga de marco con una sección transversal cónica. Para esto, he creado una barra con la distribución de la sección transversal "Cónica al inicio de la barra". Sin embargo, la sección transversal resultante se muestra incorrectamente en el renderizado. ¿Cuál es el problema aquí?

Respuesta

Si hay diferentes tipos de sección transversal al inicio y al final de una barra cónica que no tienen el mismo número de puntos de tensión, RFEM/RSTAB dibuja la primera mitad con una sección transversal y la segunda mitad con la otra sección transversal. sección.

Además, es necesario asegurarse de que los puntos de tensión con los mismos números estén uno frente al otro.

Generalmente, las secciones transversales definidas en RSECTION 1 no se pueden usar para crear conos.

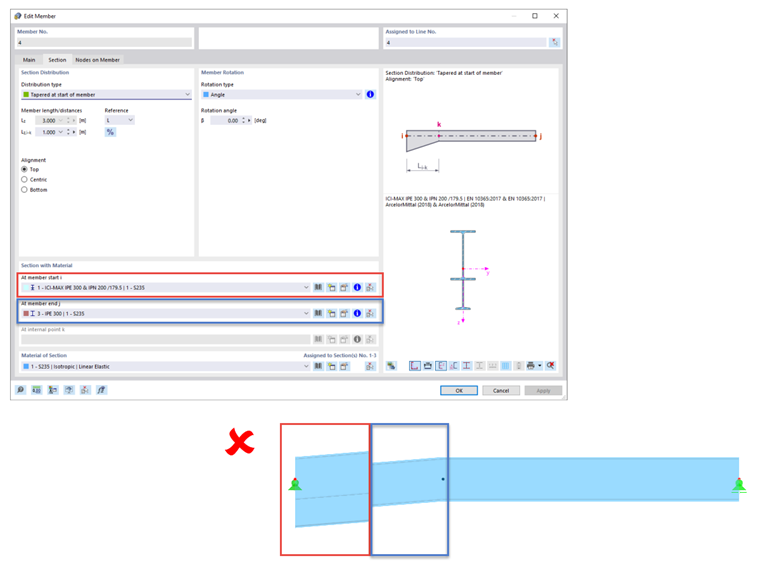

La imagen 01 muestra el resultado de un emparejamiento de la sección transversal con un número diferente de puntos de tensión.

Esto también se aplica si una barra se estrecha en el inicio de la barra. Los puntos de tensión de las secciones transversales utilizadas deben coincidir entre sí en toda la longitud de la barra.

En la imagen 02, la conicidad en el inicio de la barra se ingresa correctamente.

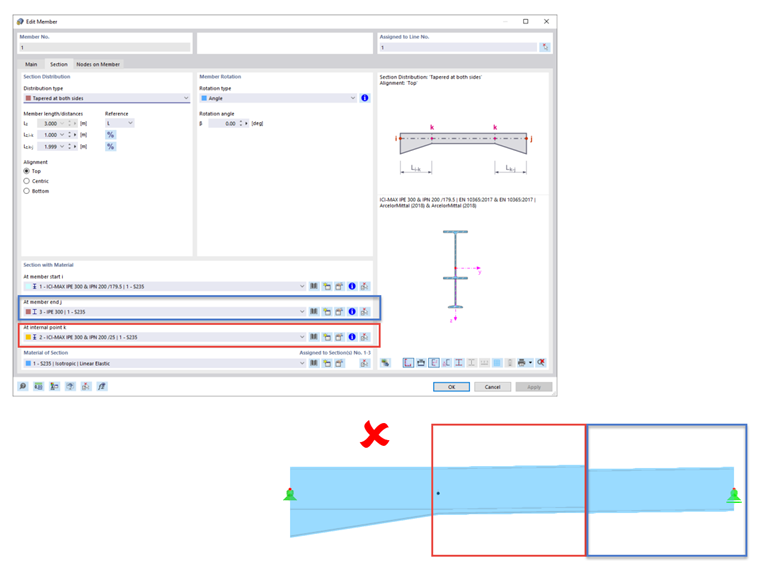

Cuando se intenta generar la transición de la sección transversal al resto de la barra utilizando otro ahusamiento, se obtiene una definición incorrecta de la barra.

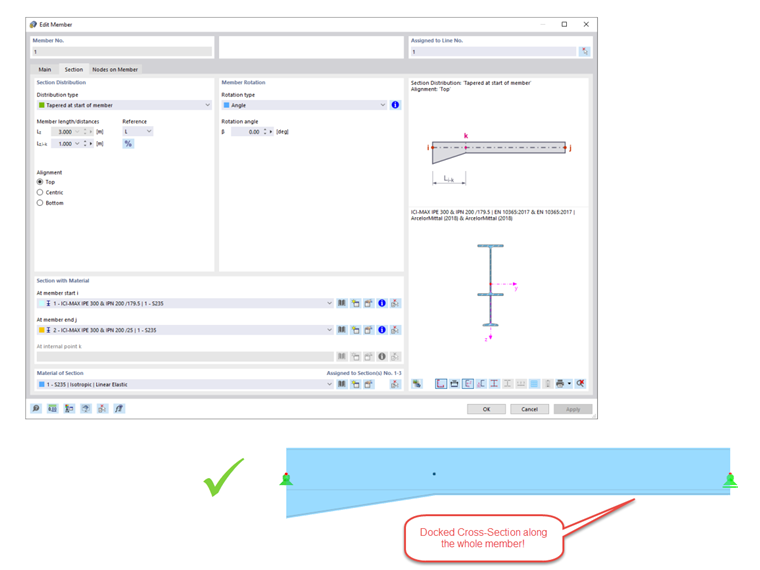

La imagen 03 muestra una opción para definir la sección. En este caso, sin embargo, la sección transversal acoplada del cono llega al final de todo el miembro.

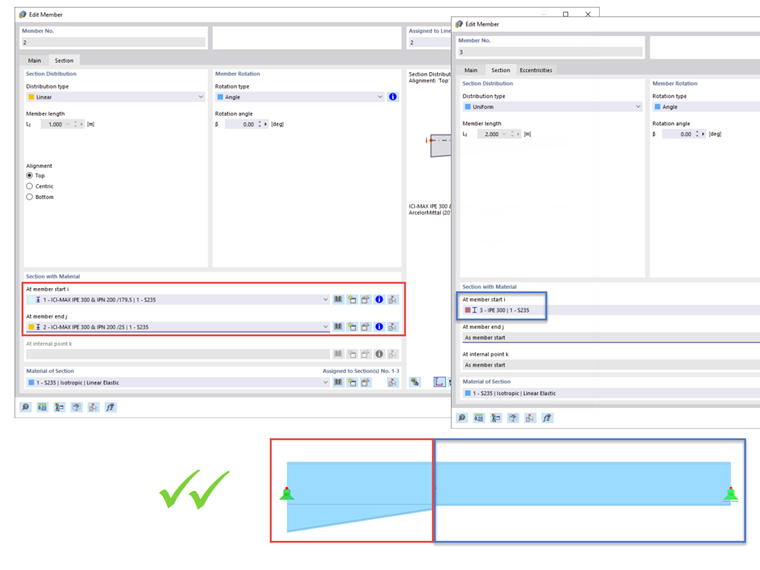

Si es absolutamente necesario que el resto de la barra tenga una sección transversal diferente a la del cono al inicio de la barra, es necesario dividir la barra. De esta forma, puede visualizar la conicidad (teniendo en cuenta la disposición de los puntos de tensión) como una barra con la distribución de la sección "Lineal" y seleccionar cualquier otra sección para el resto de la barra. Esto se muestra en la Imagen 04.

Nota

La forma más sencilla de modelar conos es utilizar secciones transversales soldadas o secciones transversales parametrizadas. Por ejemplo, puede copiar la sección con la altura más pequeña y luego ajustar la altura y/o el ancho de la segunda sección.

Palabras clave

Sección variable barra de sección variable Punto de tensión Distribución de la sección transversal Sección variable

  • Vistas 433x
  • Actualizado 17. mayo 2022
