Asta rastremata in RFEM 6 e RSTAB 9

Domande e risposte utili

  • Domande frequenti (FAQ)

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Vorrei modellare una trave del telaio con una sezione trasversale rastremata. Per questo, ho creato un'asta con la distribuzione della sezione trasversale "Rastremata all'inizio dell'asta". Tuttavia, la sezione trasversale risultante sarà visualizzata in modo errato nel rendering. Qual è il problema qui?

Risposta

Se ci sono diversi tipi di sezioni trasversali all'inizio e alla fine dell'asta rastremata che non hanno lo stesso numero di punti tensionali, RFEM/RSTAB disegna la prima metà con una sezione trasversale e la seconda metà con l'altra croce- sezione.

Inoltre, è necessario assicurarsi che i punti di tensione con gli stessi numeri siano uno di fronte all'altro.

Generalmente, le sezioni trasversali definite in RSECTION 1 non possono essere utilizzate per creare rastremazioni.

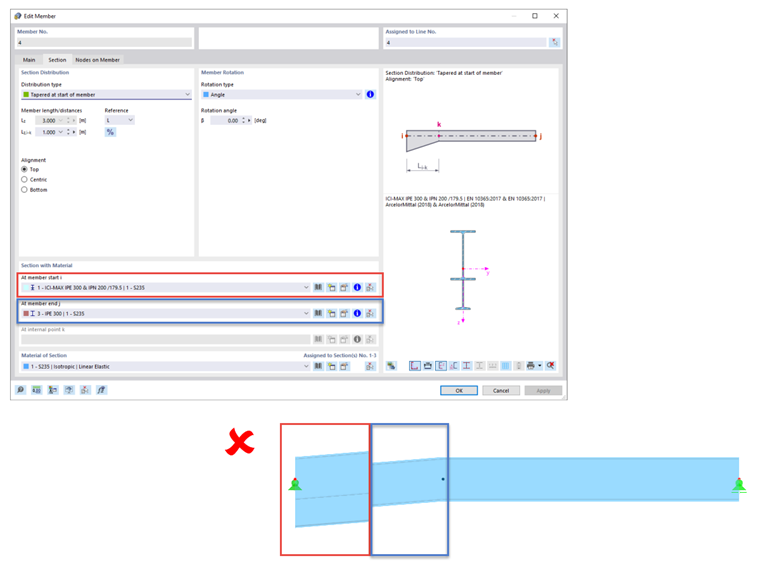

La Figura 01 mostra il risultato di un accoppiamento di sezioni trasversali con un diverso numero di punti tensionali.

Ciò si applica anche se un'asta è rastremata all'inizio dell'asta. I punti di tensione delle sezioni trasversali utilizzate devono corrispondere tra loro su tutta la lunghezza dell'asta.

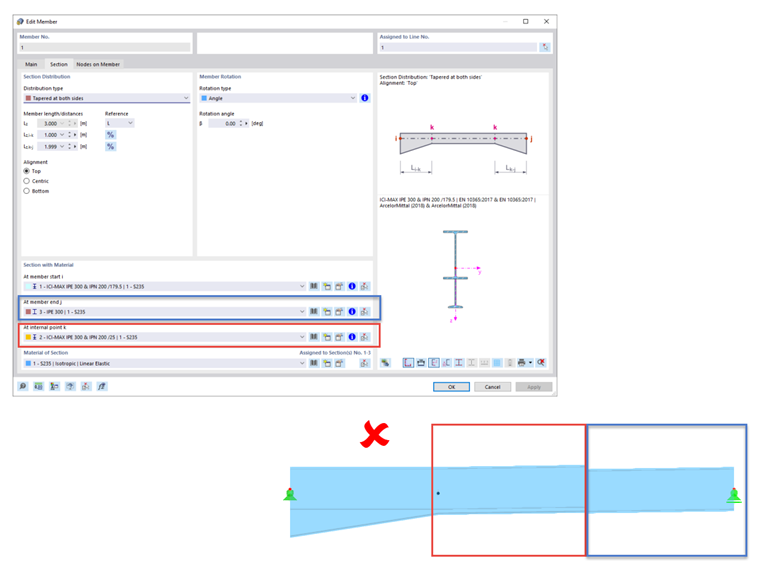

Nella Figura 02, la rastremazione all'inizio dell'asta è stata inserita correttamente.

Quando si tenta di generare la transizione della sezione trasversale al resto dell'asta utilizzando un'altra rastremazione, ciò porta ad una definizione dell'asta errata.

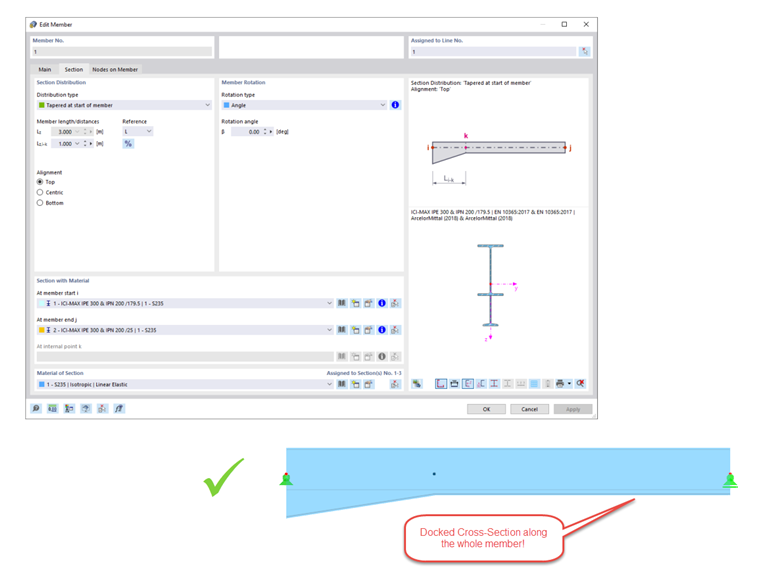

La Figura 03 mostra un'opzione per la definizione della sezione trasversale. In questo caso, tuttavia, la sezione trasversale accoppiata della rastremazione va alla fine dell'intera asta.

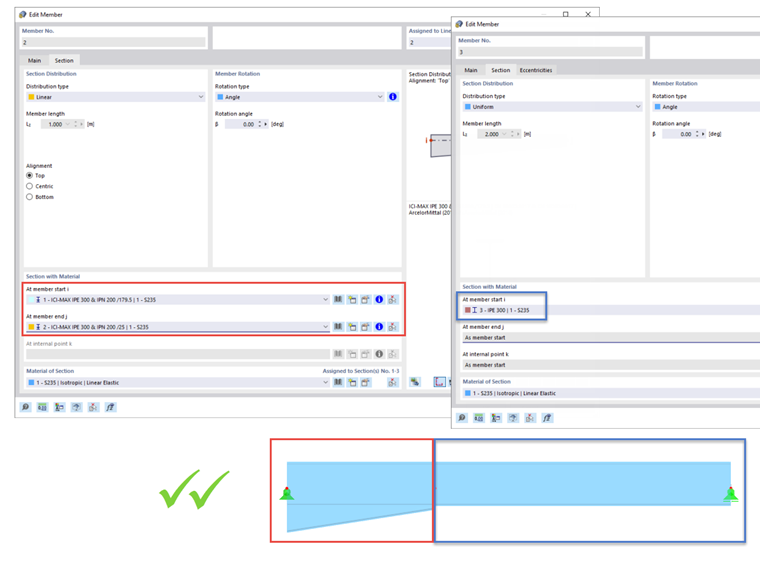

Se è assolutamente necessario che il resto dell'asta abbia una sezione trasversale diversa da quella della rastremazione all'inizio dell'asta, è necessario dividere l'asta. In questo modo, è possibile visualizzare la rastremazione (tenendo conto della disposizione dei punti di tensione) come un'asta con distribuzione "Lineare" della sezione trasversale e selezionare qualsiasi altra sezione trasversale per il resto dell'asta. Questo è mostrato nella Figura 04.

Nota

Il modo più semplice per modellare le rastremazioni è utilizzare sezioni trasversali saldate o sezioni trasversali parametriche. Ad esempio, è possibile copiare la sezione trasversale con l'altezza più piccola e quindi regolare l'altezza e/o la larghezza della seconda sezione trasversale.

Parole chiave

Rastremazione asta rastremata Punto di tensione Distribuzione della sezione trasversale Sezione trasversale variabile
